Hacer un puzzle de M.C. Escher reptil en su CNC router/molino (5 / 12 paso)

Paso 5: Vuelva a escribir el bloque. Añadir triángulos de mosaico.

Todas las aristas en lugar de la cerradura.  Esto evitará que las limitaciones de sus bordes móviles.  Seleccione todos y haga clic en el botón de bloqueo.  Cambié todos los bordes de mi patrón punteado visualmente distinguir mis líneas de construcción de mis líneas reales.

Añadir un triángulo equilátero.  Utilizar las restricciones para hacer todos los 3 lados iguales.  Un vértice debe estar en la cabeza del reptil.  Los otros dos deben ser lo más cercanos posible de los otros puntos rotationally simétricos en el mosaico.

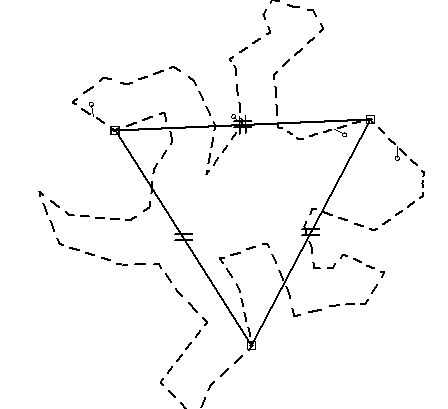

Tenga en cuenta las restricciones de igualdad en el triángulo.

Ahora, cuando salga del bloque, se puede ver que los 3 triángulos están alineados.  Ahora puede colocar el resto de sus azulejos, 2 más de cada uno de los otros 2 puntos de simetría:

El sorteo -> rotar -> lo copia otra vez a 120 grados, pero usar los 2 otros puntos (dedo del pie y rodilla) como el centro de rotación.

La belleza aquí es que desde que has dibujado el triángulo, el centro de rotación se encajará exactamente al punto derecho--el vértice de su triángulo.

Ahora, usted está listo para comenzar el trazo final, de mosaico.
