Hacer un regulador PWM de velocidad del Motor (2 / 15 paso)

Paso 2: Soldar los transistores

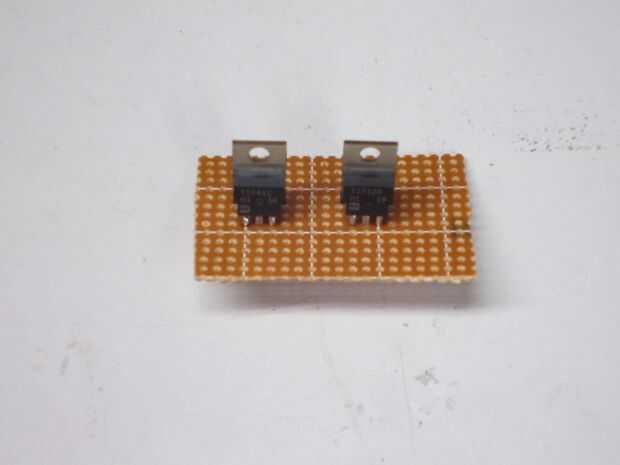

Comience soldando los transistores de potencia de dos en el PCB. Deje espacio entre los dos para dejar espacio a los otros componentes. No recorte los cables todavía. Después de hacer las conexiones con el transistor entonces puede cortar los cables. Tome nota del pinout del transistor para evitar la conexión incorrecta. Para obtener una mejor comprensión del circuito y su funcionamiento, sería una buena idea al prototipo del circuito en un protoboard primero.
