Hacer un regulador PWM de velocidad del Motor (4 / 15 paso)

Paso 4: Soldar los diodos

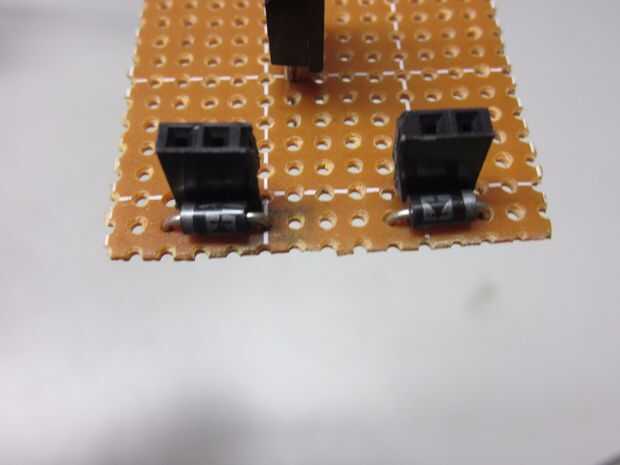

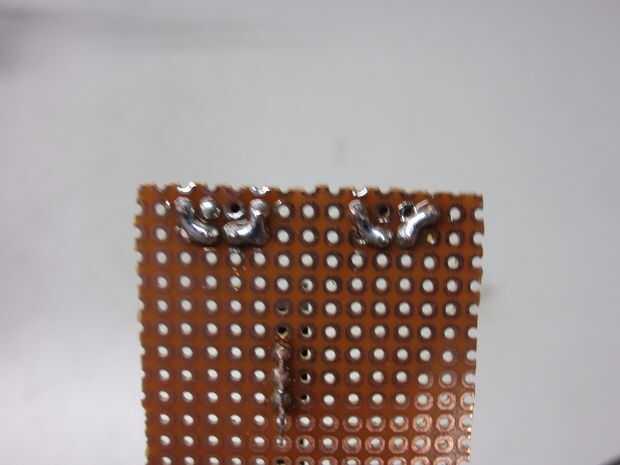

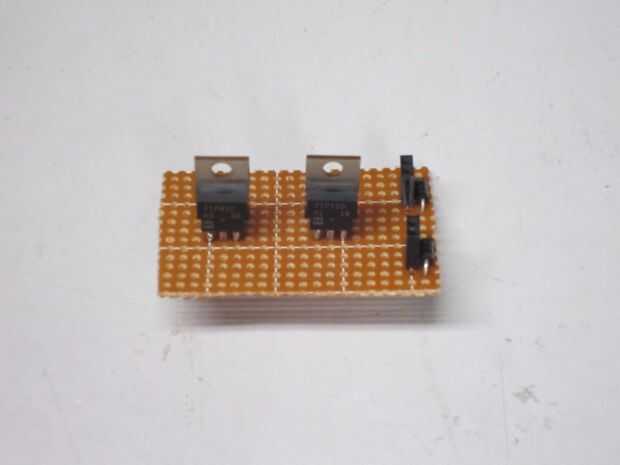

Soldar los diodos en prefboard, frente a las pequeñas cabeceras. Conectar los diodos a los encabezados como se muestra en la 3ra foto. Esto evitará que el motor de la entrega de corriente de alta a la Junta y arruinarlo. Recortar las puntas en todos los diodos. Idealmente debería tener la tira de plata frente a la parte superior de la Junta, para hacer el cableado del tablero más fácil.
