Hacer un regulador PWM de velocidad del Motor (8 / 15 paso)

Paso 8: Conecte las resistencias en pares

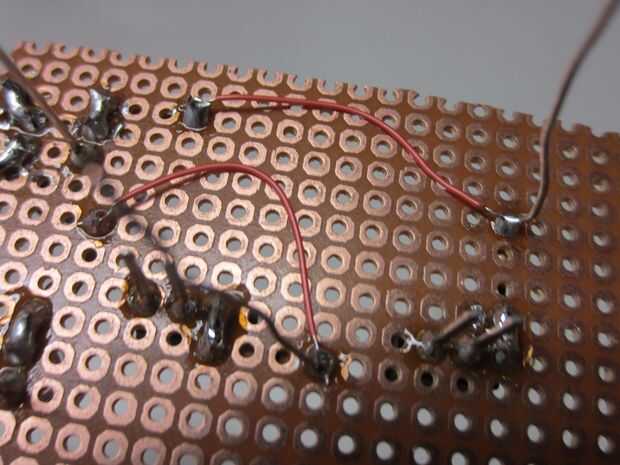

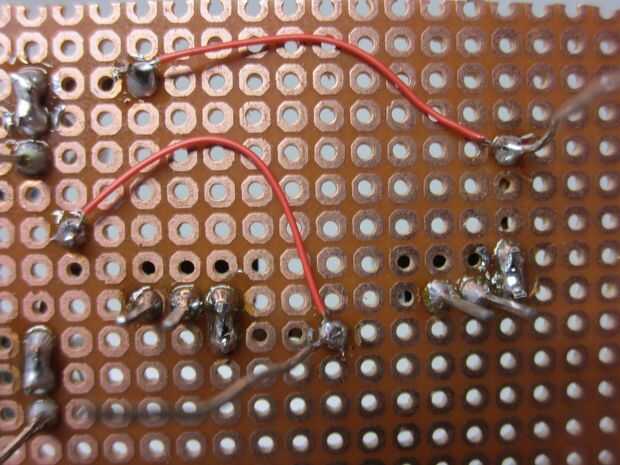

Conecte el cable de una de las resistencias de los LED a una de las resistencias de la transistor. Corte el cable de la resistencia de LED solamente. Repita con las otras 2 resistencias para hacer 2 pares de resistencia.

* Recuerde *** que resistor está conectado a que! Estos pares estarán siempre separados; Estamos haciendo 2 controladores de motor!
