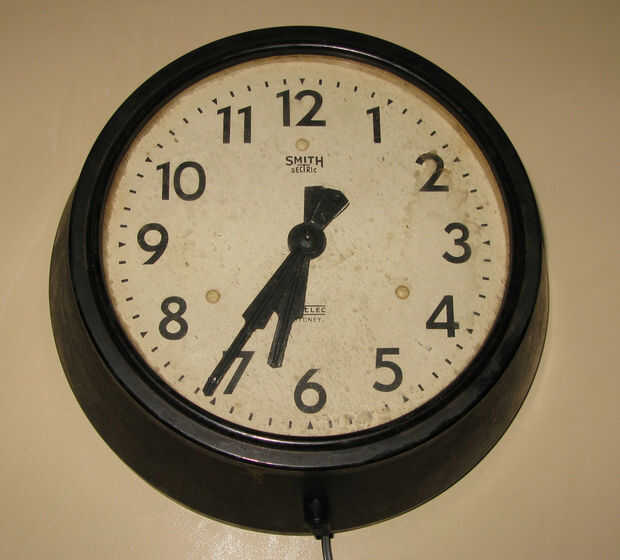

Diales del esclavo son movimientos del reloj sin tiempo real manteniendo el circuito. Todo lo que contienen es el mecanismo a la hora y el minutero, que puede ser avanzado por un impulso eléctrico. Este pulso es enviado por un mecanismo centralizado de tiempo principal. A menudo se utilizaron las estaciones de tren o edificio de oficinas grande para asegurar que todos los relojes leen al mismo tiempo. Todavía de vez en cuando encontrará tales diales en los mercados, auto-arranque-ventas y enajenaciones.
Me gusta la idea de traer nueva vida a la vieja tecnología y así concibió la idea de la fusión de la esfera de esclavo con una microcontrolador y conexión a internet para crear un esclavo de marcado estilo antiguo con una precisión de reloj atómico.
Estos pasos describen el proceso pasó a través e incluye todos los esquemas y código fuente. Esta misma técnica podría aplicarse también a los movimientos del reloj moderno puenteando el circuito existente de generación de pulso.
Materiales
- Arduino con WiFi (he utilizado un tablero de YellowJacket de Async Labs, pero podría utilizar cualquier Arduino con WiFi o Ethernet habilitado o un blindaje adecuado).
- Placa perforada.
- Regulador LM317.
- Transistor TIP31.
- 1N4004 diodo.
- LED rojo.
- Fuente de alimentación de 9V.
- Toma de corriente DC (para alimentación).
- 0.1uF condensador.
- Condensador electrolítico de 1uF.
- Resistencia de 22R.
- Resistencia de 3 x 1K.
- Resistencia de 10K.
- Resistencia de 100R.
- Velcro autoadhesivo.
- Cinta aislante.
- Espuma (para aislamiento acústico).
