Hacer un reloj de sincronización de átomo de un esclavo de 50 Dial (1 / 6 paso)

Paso 1: Identificar características de disco esclavo

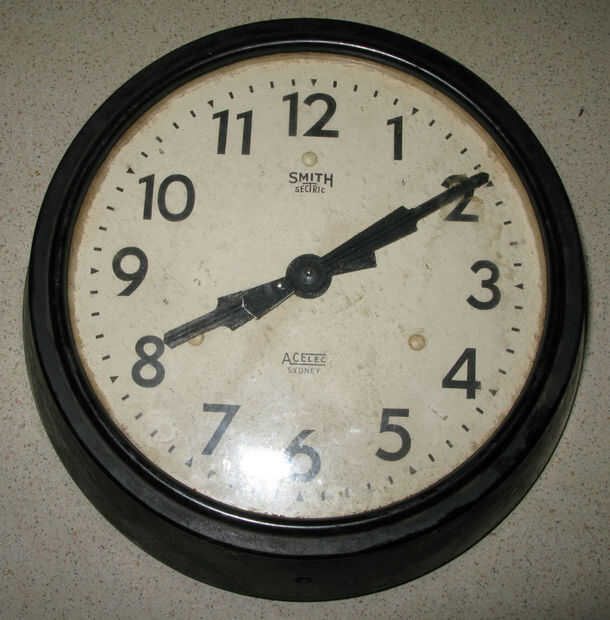

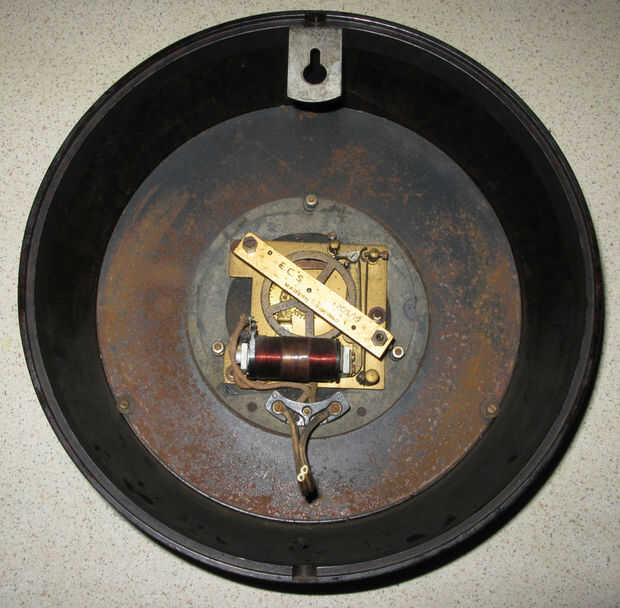

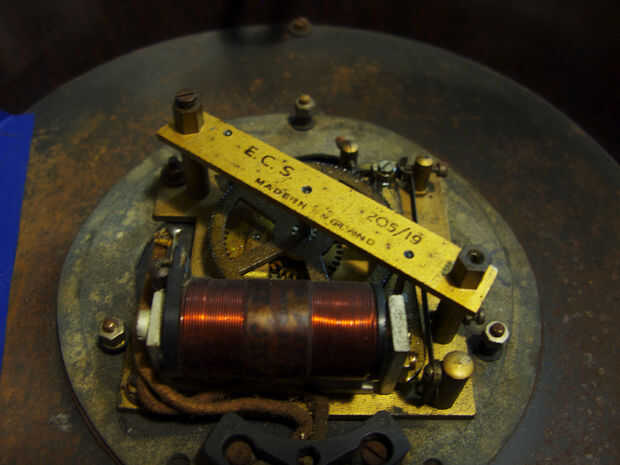

Cuando compré el disco salve, vino con ningunas instrucciones, embalaje u otros detalles. Las marcas sólo (que no sea de cinco décadas de suciedad) fueron los de la cara (SMITH SECTRIC, ACELEC SYDNEY) y algunas marcas en el soporte que mantiene juntos el mecanismo (E.C.S. 205/19 hecho en Inglaterra)). Había manchas en la bobina, pero eran demasiado débiles para leer.

Para accionar el mecanismo, necesitaba saber cuánto voltaje tuvo que aplicarse a la bobina de avance confiablemente las manos, para cuánto tiempo y cuántos segundos manos adelantaría para cada pulso. Me preocupaba saturen (y por lo tanto, dañar) la bobina, pero también preocupados por bajo conducción, resultando en un movimiento poco fiables.

He podido encontrar alguna información general sobre estas unidades en la web (gracias a Google). Mi agradecimiento a la gente que armó el sitio web de English Systems de reloj . Resulta que la mayoría de estos relojes avanzaría 30 o 60 segundos dependiendo del modelo. El mecanismo fue especificado como una resistencia combinada de alrededor de 3,5 ohmios y una corriente nominal de 0,3 amperios, para un voltaje de funcionamiento de 1,05 volts. EN realidad, la mayoría de esas unidades fueron conducidas por bancos de pilas secas con un voltaje de 1,5 voltios, así que es lo que yo destinada a.

Tenga en cuenta que esclavo diales como esto normalmente tuvieron una resistencia "shunt" es paralelo con la bobina. La razón de esto era así porque estos relojes eran a menudo conectados en serie. Sin resistencia, si la bobina en un reloj fue circuito abierto, todos los relojes serían dejar de trabajar.
