Paso 2: Diseño coche circuito
El transistor de conmutación es conducido a través de uno de los pines de salida del Arduino. Puse un LED en paralelo para ayudar con la depuración (por lo que puedo probar el programa sin tener el reloj de cableado). Finalmente yo con cable un interruptor a uno de Arduino de otros pernos. La intención era usar este para entrar en un modo de configuración (por ejemplo, configurar la configuración de red inalámbrica) sin embargo nunca se hizo uso de ello.
El Arduino que elegí es YellowJacket de Los laboratorios de Async. Por desgracia ya no están haciendo les. Si revisas los foros (que permanecerán por un tiempo), usted puede encontrar personas Armando sus propias carreras (hardware de código abierto nunca muere después de todo). Alternativamente, podría utilizarse un Arduino diferente. Por ejemplo, podría utilizarse un Arduino estándar con un escudo de Ethernet (con algunos cambios de código para dar cabida a las bibliotecas de red diferentes). En este caso, utilizar POE (Power Over Ethernet) también eliminaría la necesidad de un cable separado. En lugar de usando una fuente de tiempo de red, una unidad GPS conectado a un estándar Arduino también podría ser utilizado.

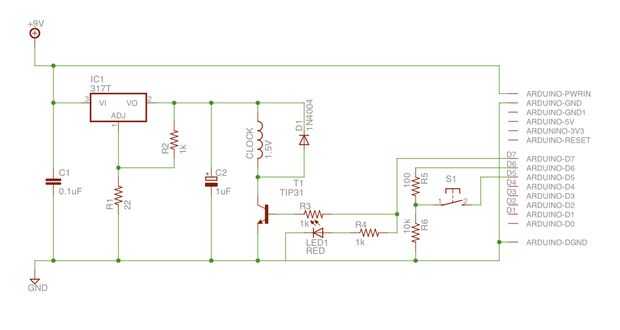

Usé la versión gratuita de Eagle para documentar el circuito prototipado cada segmento cuando fui.

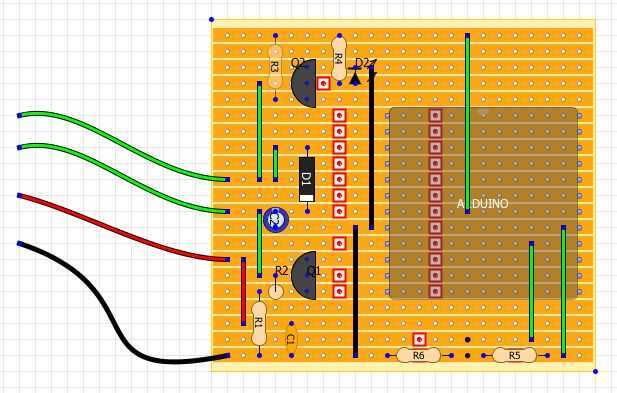

Con el diseño del circuito y el prototipo en protoboard, me trasladé a construirla en un placa perforada. Utilizar una pequeña aplicación Java llamada DIYLC para diseñar la disposición de la Junta de tira.
