Hacer un reloj que habla (2 / 10 paso)

Paso 2: materiales

construí mi reloj con una plataforma de hélice SD y un módulo de interfaz de usuario de LCD.  Si los tienes, lo único que necesitarás es una salida de auriculares para conectar el reloj a los altavoces.  Configuración es un poco diferente, y te mostraré cómo hacerlo más adelante.

Primero te voy a mostrar cómo construir su reloj en un protoboard - y aquí está lo que necesitará para ello;

Código
Aquí está el código fuente.  Todo está disponible bajo la licencia MIT.

Ranura para tarjeta SD
Yo mío montado en un protoboard y cortado a la medida con una dremel.  Estoy usando una ranura de mouser, usted también puede soldar a los cojines de una de las microSD - adaptadores SD.  He puesto minas en un protoboard para que sea más fácil de conectar.

LCD de 8 x 2 caracteres
Muestra la hora.  Sparkfun tiene un 16 x 2 LCD que funcionará, también

altavoz pequeño
Esta Ripeado de un pequeño sistema estéreo que tenía.  También puede utilizar un altavoz auricular

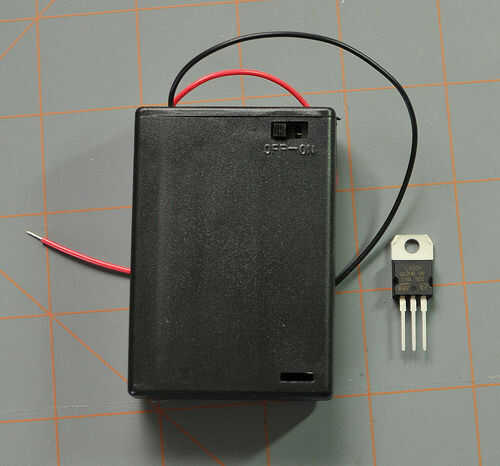

caja de la batería 3xaa
Mouser parte #12BH331/CS-GR

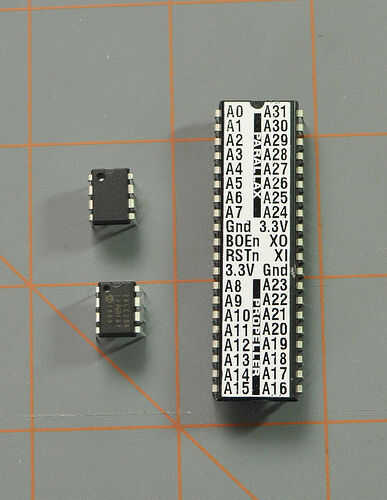

Propulsor de la paralaje
En paralaje

DS1307 RTC
Mouser parte #700-DS1307N

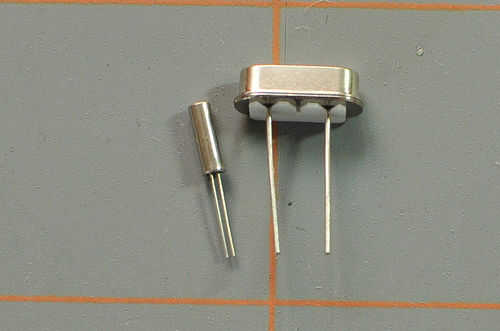

5 Mhz cristal
En paralaje

32.768 cristal de kHz
Mouser parte #73-XT262

EEPROM de 32kb
Mouser parte #579-24LC256-I/P

10k Pot
En paralaje

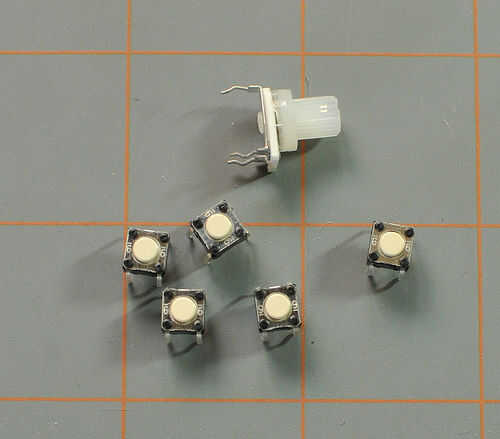

5 x Interruptores táctiles
Parte de Mouser #653-B3F-1000

3,3 v regulador de voltaje
Mouser parte #511-LD1117V33

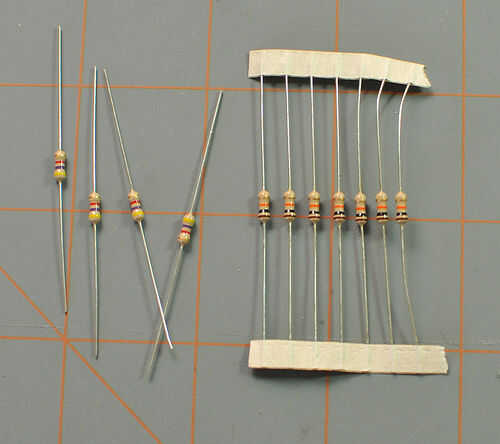

Alrededor de 10 10 k ohmios resistencias

4 x 4,7 k ohmios resistencias

3 o 4 tapas de cerámica .1uF

3 casquillos electrolíticos 47uF

A apoyo enchufe

Si desea añadir una batería de respaldo a la RTC, vas a necesitar ya sea una pila de 3v, o un super cap y diodo

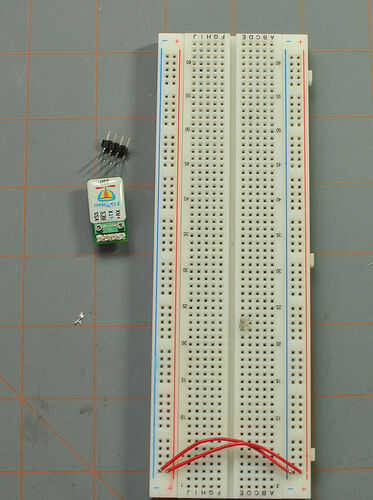

Protoboard y un montón de cables de conexión.

Una tarjeta SD o microSD.
