Paso 2: Construir el probador de continuidad
En el probador terminado, tocar las pinzas de rojas y negras juntos hace que el LED enciende para arriba. Energía es proporcionada por 2 baterías del AA en el titular. Solamente un agujero debe taladrarse para ajustarla al tamaño LED utilizado.

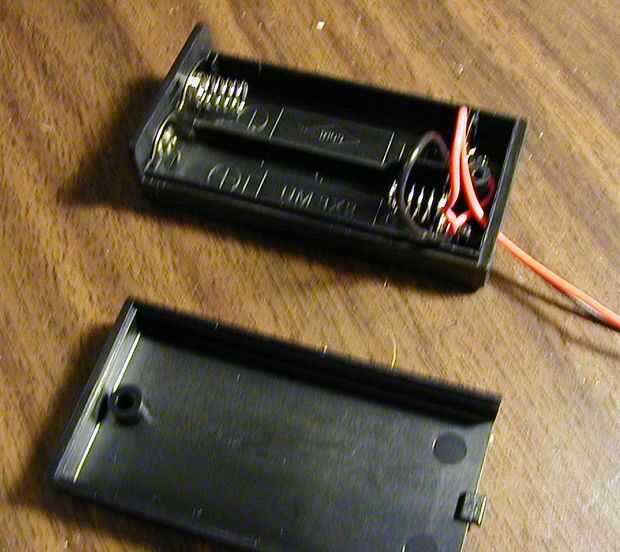

Abra el portapilas y localizar las placas de contacto con los cables rojos y negros. Empuje hacia atrás los cables en el soporte para darles cierta holgura. Luego tome el contacto con el cable rojo con unos alicates pequeños y deslícelo suavemente hacia arriba y fuera el titular. Continúe tirando el cable rojo hasta que esté completamente libre del caso.
Cortar el cable rojo de 1" de la placa de contacto. Suelde la resistencia a la al lado positivo del LED. Luego, tira y el cable de conexión para conectar a la resistencia actual en el lado positivo del LED de la lata. Tira y lata el resto de la red de alambre y soldar al lado negativo (ver plano punto) del LED y el final de nuevo a través del agujero en la caja a lo largo del cable negro de alimentación. Agujero de taladro en inferior para permitir una prensa apto para LED. LED puede fijarse al caso con un punto de pegamento si es necesario. Consulte el diagrama de cableado para más detalles.
