Hacer un Robot programable broche de presión Simple de circuitos (1 / 5 paso)

Paso 1: Construir un circuito Simple como una introducción a los circuitos

Circuitos snap por Elenco es un juguete educativo que enseña electrónica con componentes electrónicos de encaje a presión-junto sin soldadura. Cada componente electrónico tiene el símbolo esquemático electrónico y un sello impreso en su carcasa de plástico que es color cifrado para la identificación fácil. Que encajen con lo que parecen ser los broches de la ropa ordinaria, por lo tanto, los circuitos de complemento del nombre. Los componentes también encajen en una rejilla base plástica de 10 X 7, que es análoga a un protoboard sin soldadura.

Hay varios kits de ajustar los circuitos que van desde algunos circuitos simples para el kit más grande que incluye 750 proyectos de electrónica. Todos los kits incluyen manuales impresos en color con fácil seguir esquemas para montar los proyectos. Las ilustraciones para cada proyecto se parecen casi exactamente los componentes se ven en la rejilla de la base cuando termine. Porque el símbolo electrónico está impreso en cada componente electrónico, una vez terminado el proyecto, se verá casi exactamente como un esquema electrónico impreso.

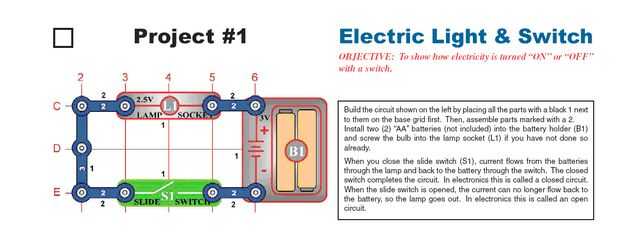

La primera imagen es lo que parece un proyecto en la página de manual. Como se pueden ver los proyectos de los manuales son auto explicativas...  (Fuente: ajustar circuitos proyecto #1 http://manuals.elenco.com/manuals/sc-100%201-101.pdf)

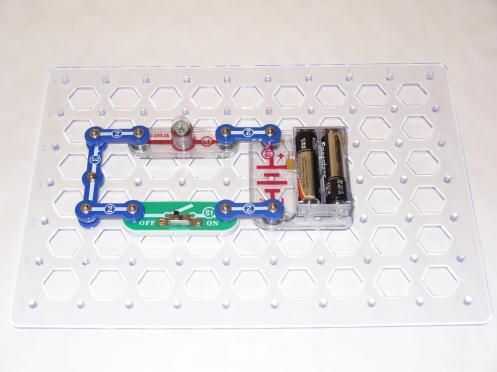

Las fotos son lo que el circuito, se verá como: tres componentes electrónicos, soporte de la batería, el interruptor y una lámpara están conectados junto con los conductores de snap en la rejilla de base plástica. Este simple circuito cambiará un foco encendido y apagado.
