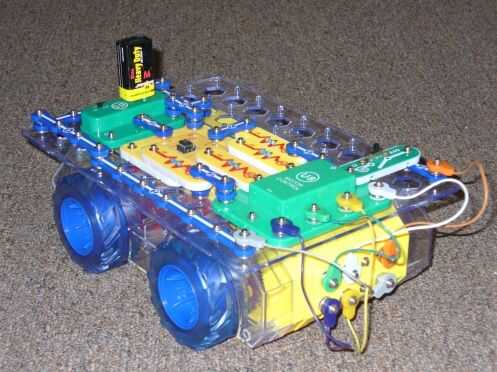

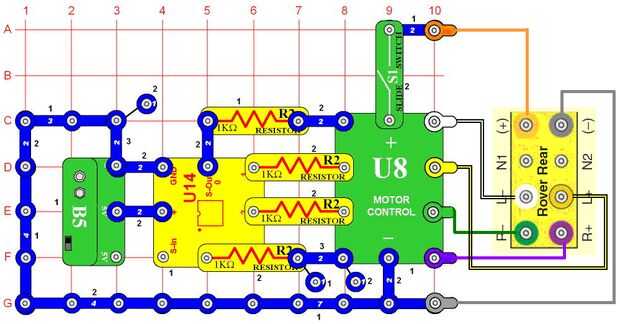

Paso 2: Construir el circuito Roverbot

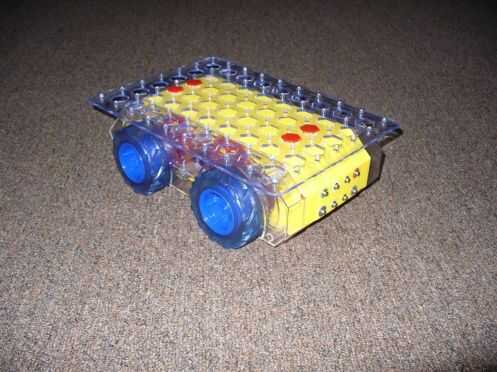

Rejilla Base plástica de 10 x 10

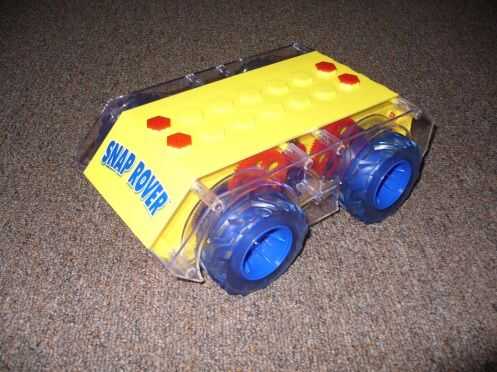

Ajustar circuitos Rover
Ajustar circuitos 9 voltios Batería bloque B5
Ajustar circuitos Control Motor IC U8
Ajustar circuitos U14 de zócalo de 8 pines con PICAXE 08m instalado
4 circuitos rápido R2 de resistencias de 1KOhm
Circuitos rápidos diapositiva interruptor S1
Cable de programación USB Snap circuitos
(Puede sustituir el complemento circuitos USB convertidor DB9 y el Snap circuitos programación Cable DB9 si no tienes el Cable USB de programación)
Coloque el CD del Software Micro circuitos
3 circuitos rápidos solo broches de presión
9 Coloque dos conductores rápidos circuitos
1 complemento circuitos de tres conductores rápidos
2 ajustar los circuitos de cuatro conductores rápidos
1 Coloque los circuitos Conductor rápido siete
Ajustar circuitos puente cable (naranja)
Ajustar circuitos puente cable (amarillo)
Ajustar circuitos puente cable (verde)
Ajustar circuitos puente de alambre (púrpura)
Ajustar circuitos puente de alambre (gris)
Ajustar circuitos puente cable (blanco)
