Paso 10: Conexión a la mochila!
3 LED azul (5mm)
3 LED rojo (3mm)
3 ámbar LED (5mm)
Tubo claro
3 palillos de pegamento
3 arandelas pequeñas
6 ojales grandes

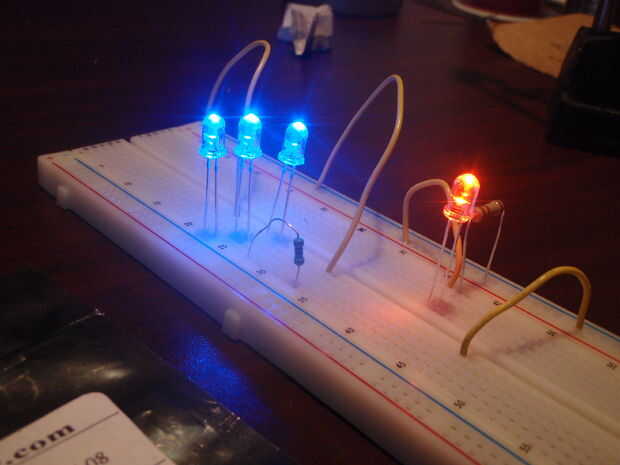

Es muy importante para poner a prueba tus circuitos antes de soldar todo todos juntos! Si algo no está bien es un dolor enorme para rehacer. Mejor manera de probar es en un tablero de proyectos!

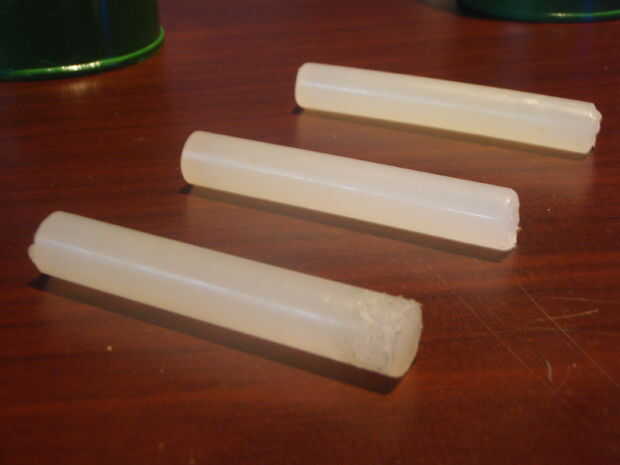

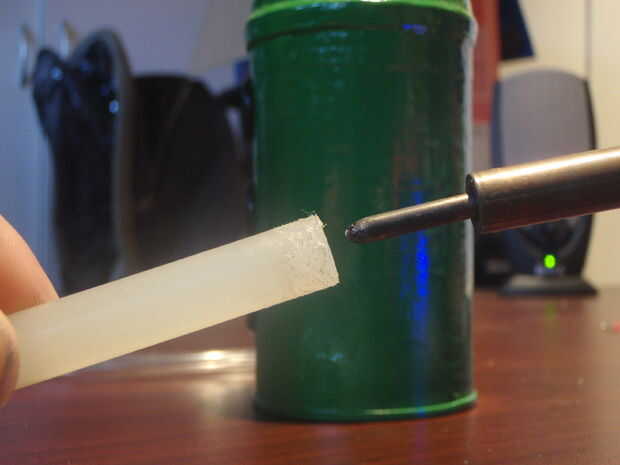

1. entre los paquetes del dos cohete tengo tres palillos del pegamento. Quería un lado iluminado con LED azul y el otro con naranja/ámbar LED. Agarra un palo de pegamento y el soldador, tener el soldador caliente y empuje en el extremo de la barra un agujero de fusión. Fundir un agujero de aproximadamente 1/4 - 1/2 inche, agarra un LED y empuje en el agujero mientras el pegamento está todavía caliente y flexible. Cuando empujas el LED en el agujero el pegamento rodean el LED y séllalo en.
(Seguir este proceso con los tres palillos del pegamento. Asegúrese de que usted seguimiento de los lados azules y los costados naranja/ámbar!)

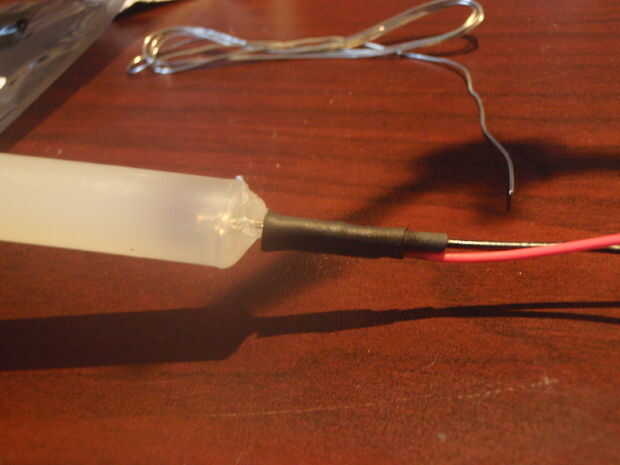

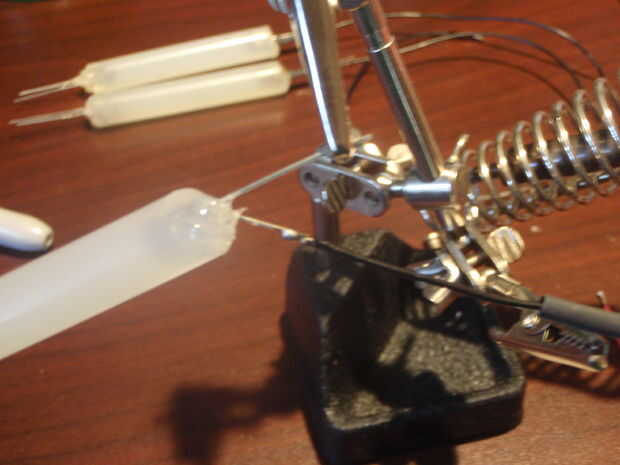

2. ahora nos suelde los cables de los LED que lleva. Comenzar con unas 4 pulgadas de los cables negros para los cables negativo y el metal expuesto con el calor del encogimiento del sello de soldadura. En uno de los cables negativo en uno de los LED azul, deja aproximadamente un pie de cable negro de allí (que será el principal cable negativo que pasará por los robots hacia atrás y en el pecho). En un LED azul diferentes, soldar un cable rojo para el positivo y deja sobre un pie. Este será el cable principal positivo para el lado azul.

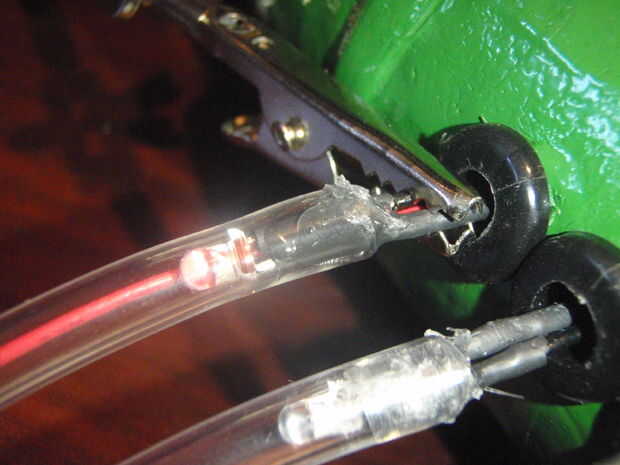

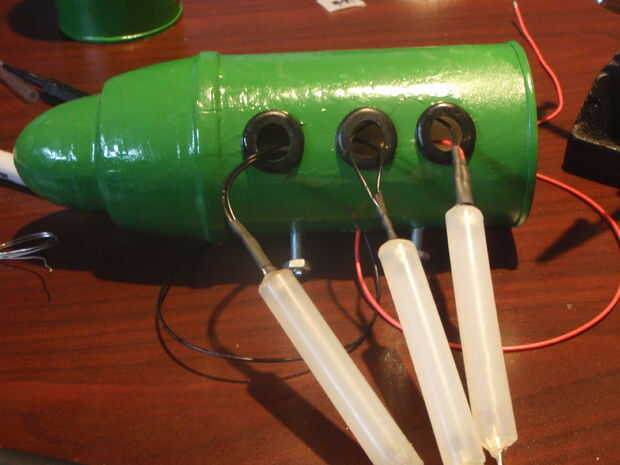

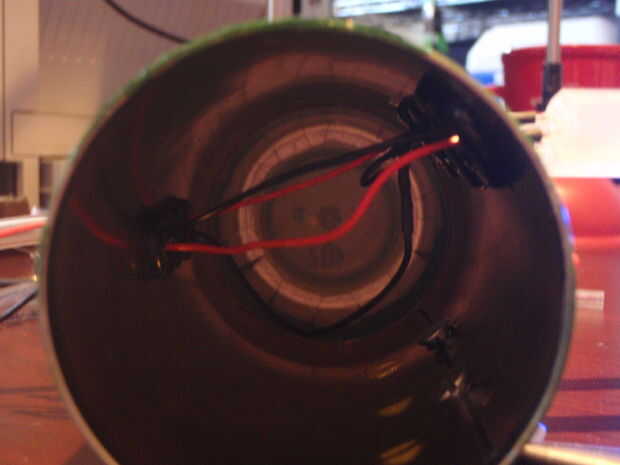

3. Tome los cables y en cadena a los orificios y volver a soldar en el siguiente LED (echar un vistazo en el siguiente diagrama para el diseño de los cables).
4. Repita el proceso para cada conjunto de tres LED, pero mantener el rojo y el naranja/ámbar en el mismo circuito.
