Hacer un Robotty! (15 / 16 paso)

Paso 15: Cableado para pecho

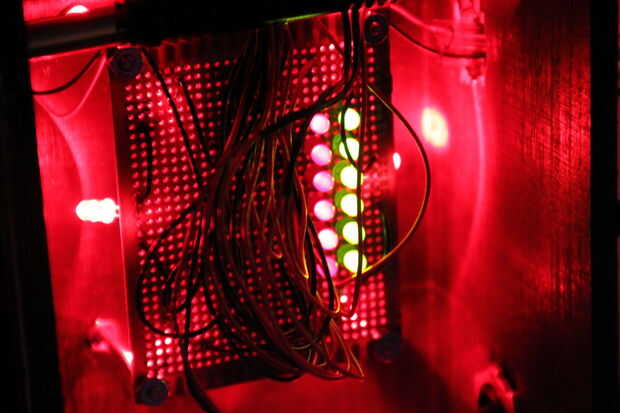

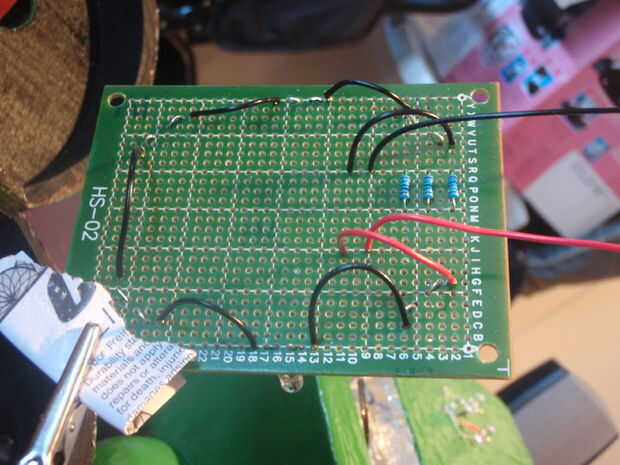

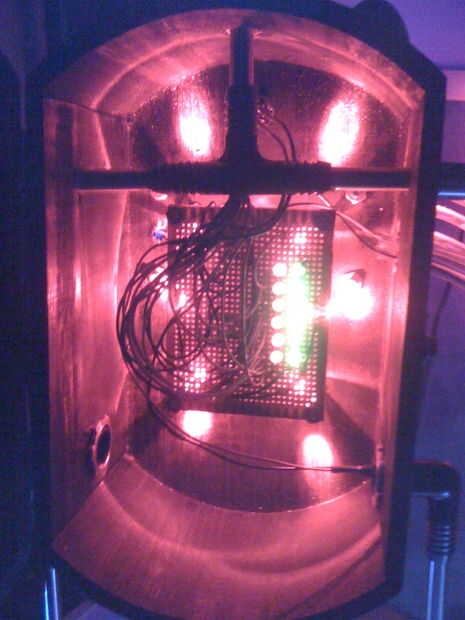

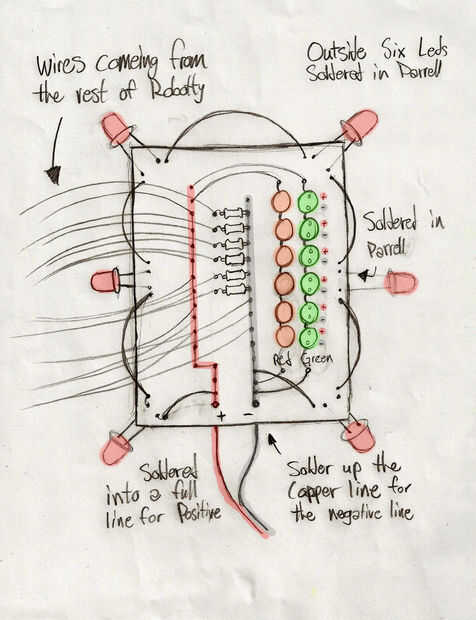

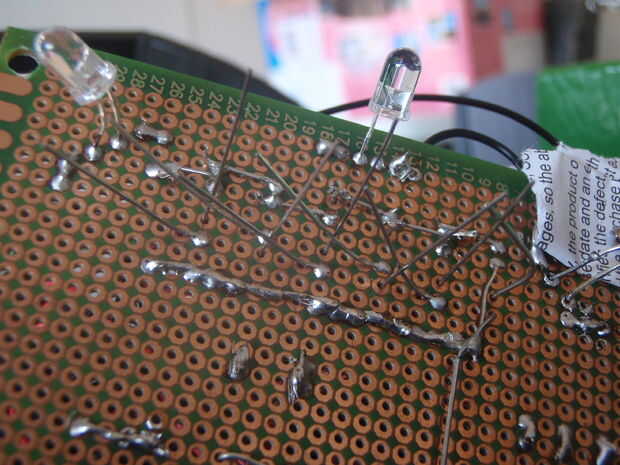

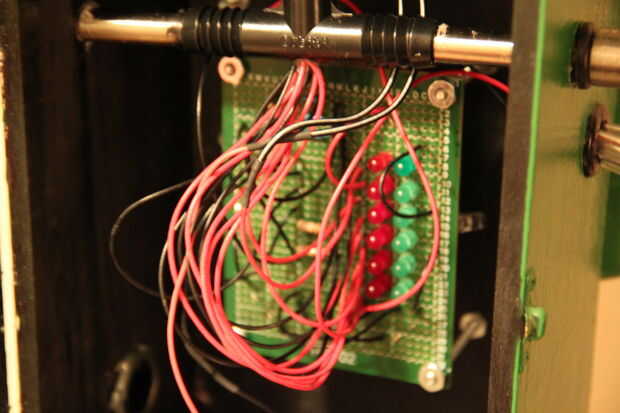

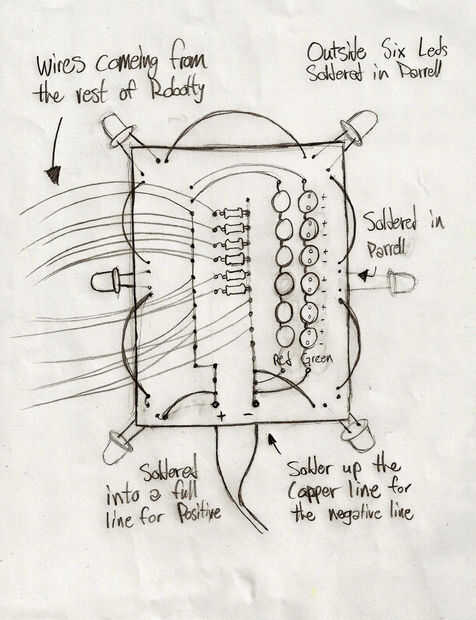

We are so close to finishing up!  Realmente esta es la parte fácil, comparada con lo que ya has hecho.  Este paso es simplemente un montón de cosas de soldadura en su lugar.  Hay un diagrama que dibujé a continuación. Espero que sea lo suficientemente clara.

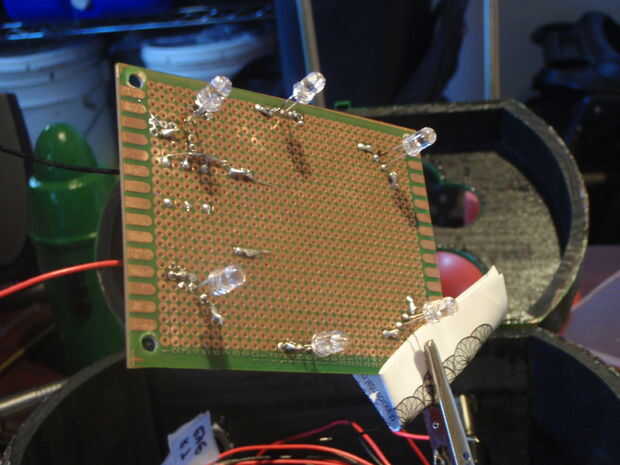

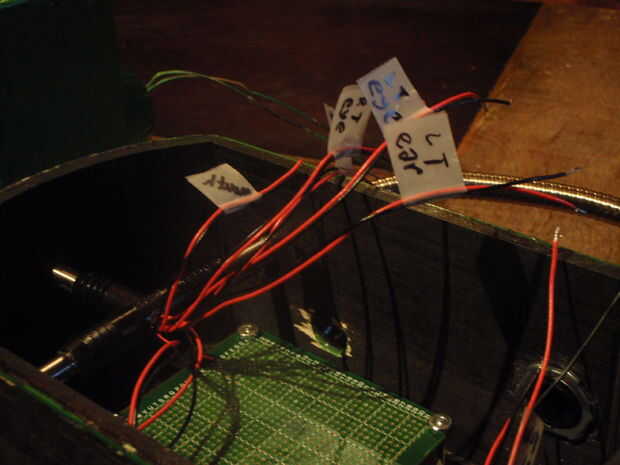

Este paso es realmente mucho más en sus manos y lo de LED y alimentación le terminó yendo con.  Utilicé una fuente de alimentación de 12 voltios, por lo que todo lo que hice fue basado fuera de.  Que han mantenido todo etiquetados para saber qué cables vienen de que LED.  Si no, basta con probar los cables para saber donde van.

La configuración de cableado todo es muy simple; Tenemos nuestra alimentación principal entrada, así utilizar y hacer un montón de pequeños circuitos para cada conjunto de LEDs.

Recuerde que no montamos ningún resistencias a los LEDs, por lo que la Junta es donde se montarán las resistencias.  Asegúrese de que usted está usando las resistencias adecuadas para la configuración de LED.  Aquí hay un enlace al mejor lugar que he encontrado para asegurarse de que tengo las resistencias correctas:

http://LED.linear1.org/LED.Wiz
