Paso 17: Añadir el proyector IR
El proyector IR es el último asesino! Vigilancia en absoluto cuartos oscuros sin luz notable para los seres humanos!

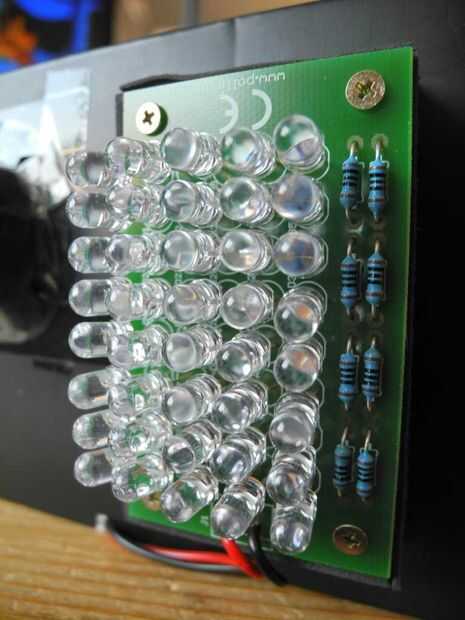

El proyector IR es realmente el más barato se puede conseguir en Alemania: foco para IR y de que sólo 4,95€ más gastos de envío. Pero por supuesto puedes encontrar algo similar en ebay o amazon.
Trabaja con 12V y tarda aproximadamente 400 mA cuando está en funcionamiento. Yo digo cuando, porque el sensor de PIR no necesita luz para trabajar. Así que espérate de movimiento sea detectada, luego encender la luz (invisible al ser humano), tomar una fotografía y la luz de nuevo.
Por supuesto el reflector no puede directy conectar con el pi frambuesa. Necesitamos un 3.3V-interruptor seguro para 12V y 400mA. Lo primero en mente es un relé. Pero es muy ruidoso y la corriente de conmutación causado caídas de tensión y operación inestable en mi frambuesa pi. Debido a esto, decidí usar un transistor darlington.
Tuve una BD649 a mano y había utilizado éste. Puede controlar hasta 8A de la corriente, por lo que aún no calienta un poco en 400mA. :-)

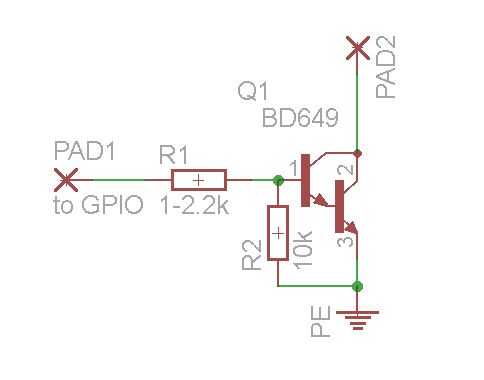

Sólo necesitas dos resistencias y los transistores darlington para cambiar con seguridad el foco.

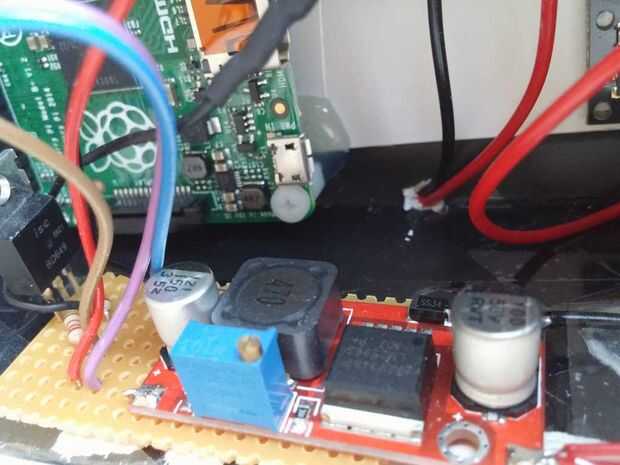

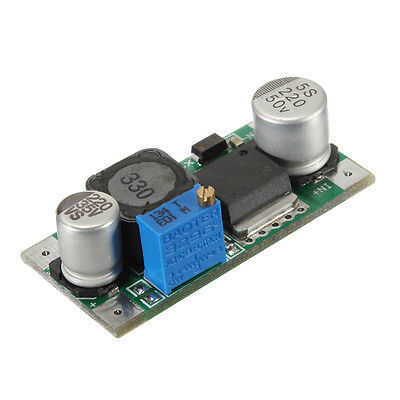

Porque quería tener una fuente de alimentación única solamente, también instalé un convertidor reductor de 12V a 5V. Estos dispositivos cuestan menos de 2€ en ebay. Sólo tiene que buscar "LM2596 DC-DC ajustable descender".
