Hacer un separador de ciclón chip para un colector de polvo (5 / 10 paso)

Paso 5: Hacer el disco de fondo

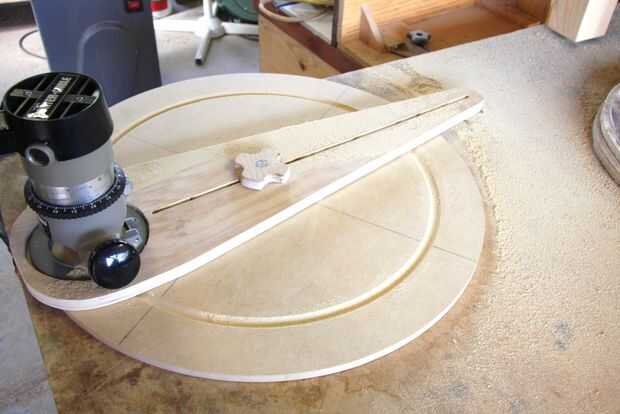

Después de mirar alrededor de mi tienda para un material adecuado, encontré algunos retazos de MDF de 1/2".  Pensé que podría ser un poco fino y débil, pero tenía lo suficiente para hacer dos piezas que más tarde pude laminados juntos para formar 1" grueso.  Usé mi plantilla de corte del círculo de router para cortar dos trozos un poco más de que el barril de la basura.  Entonces usé una broca redonda nariz para enrutar una ranura en la pieza de fondo que aceptaría la parte superior del cañón.  Los barriles no son perfectamente redondos, por lo que ordenan a través de los 5 que tenía y escogió una que era redonda.  Luego envían otra ranura en la pieza superior para aceptar la parte inferior del anillo de centro.  Con ambas piezas fresadas a forma y tamaño, después pegados y clavados juntos, asegurándose de no clavar cerca de la zona donde se corta el canal.

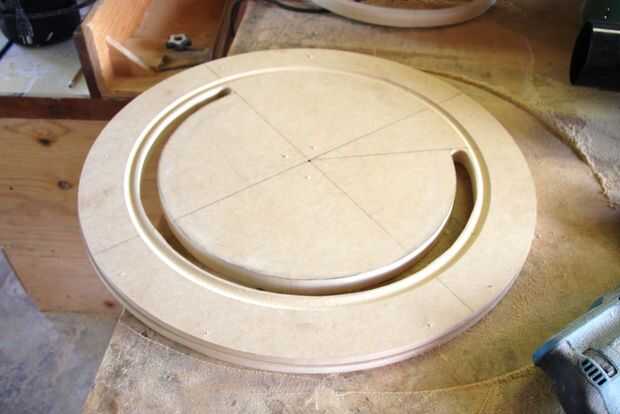

Con las ranuras de corte y todo lo prueba sastisfactorily fit, luego marqué el canal.  El diseño de Thien utiliza una ranura 1 1/8" ancho que corre 2/3 de la manera alrededor, pero está diseñado para uso con una aspiradora de taller, y una basura de diámetro más pequeño.  No estaba seguro de cómo la elevación estática inferior y mayor flujo de aire del colector de polvo efecto el diseño.  Tuve una sospecha de que mía tendría que ser más grande, pero decidí usar 1 1/8", para que pudiera ampliar un poco más tarde si me sentía que necesitaba.  Perforar agujeros de 1 1/8" en cada extremo del canal y luego utilizar una sierra de calar para recortar el resto.  Podría tener uso mi círculo corte plantilla otra vez para hacer un arco perfecto, pero hubiera tenido que hacer varias pasadas a completo 1" profundidad de corte, y el rompecabezas sólo parecía más rápida y más fácil en el momento.  Ya que quiero que las virutas y el polvo caiga en el barril, pero no vuelto hacia fuera, solía algunas lijas a mano redondo ligeramente sobre los bordes superiores del canal.
