Paso 4: Una nueva secundaria

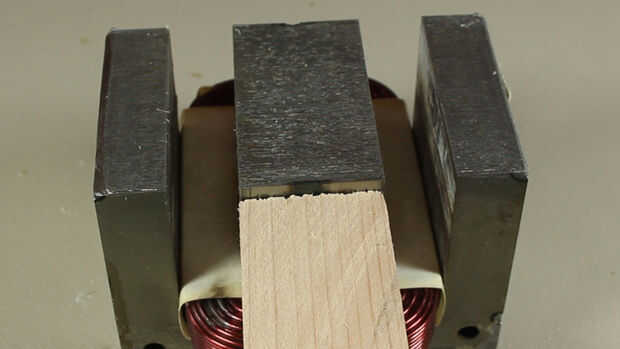

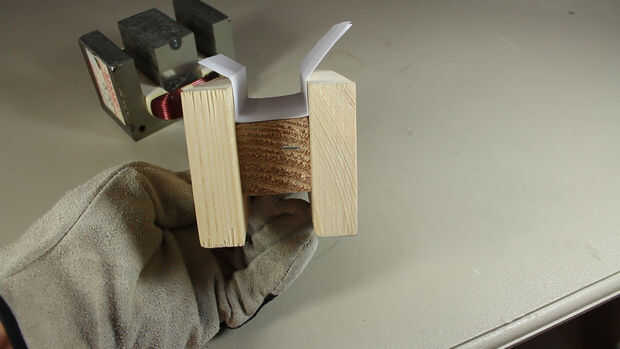

Para hacer esta plantilla, utilicé un trozo de madera sobrante y cortarlo para que era tan amplia como el centro del transformador y un poco más corto que la parte superior. La longitud se cortó para que radiales de 1/2" de los extremos.

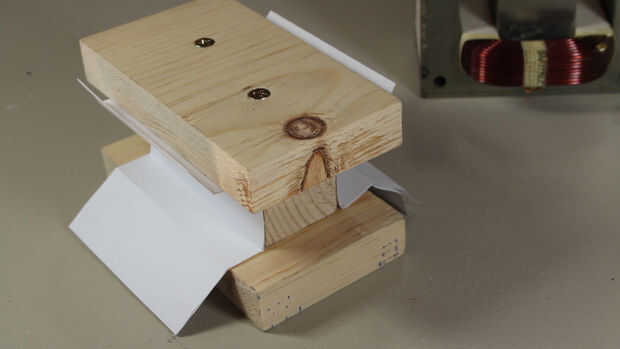

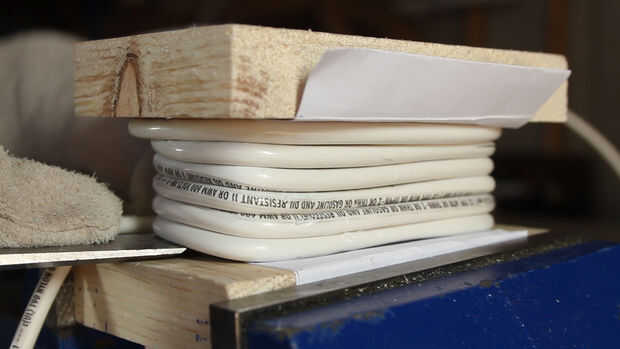

Atornillar los paneles de madera en la parte superior e inferior para guiar los cables y mantenerlos en su lugar, luego dobla un pedazo de papel que cabe en la ranura.

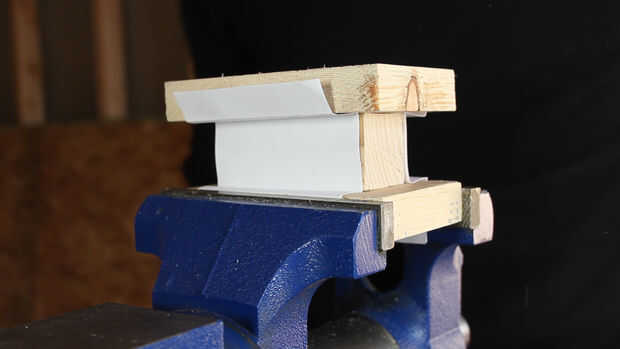

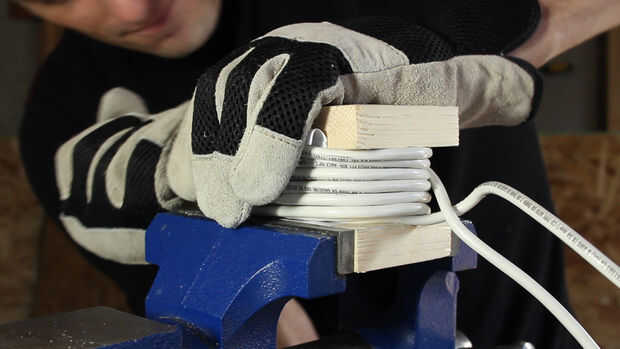

Una vez montado en una prensa de banco para aprovechar, el cable puede herido en.

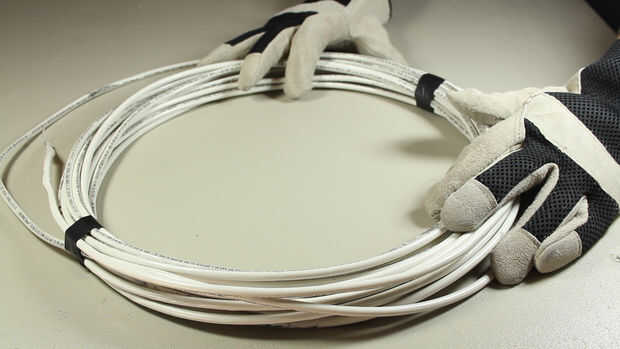

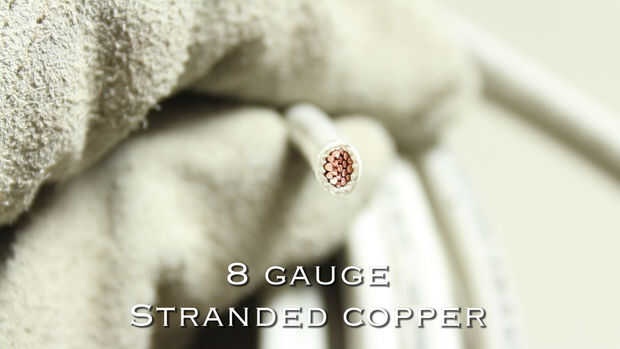

Para este proyecto, tratar de reunir a unos 50 pies de cable de cobre trenzado AWG 8 en una ferretería local. Probablemente podría ahorrar dinero al borrado gratis wire, pero decidió buscar en la sección "fin de la bobina" en la tienda de hardware y fue capaz de negociar un acuerdo a mitad de precio en el cable, por lo que 50' sólo me costó alrededor de $17.
Estos MOTs modificados tendrá un nuevo secundario que es 18 vueltas del cable 8 AWG y dos MOTs se atan juntos en serie. También encontré que necesitaba para ejecutar el sistema de 240 voltios de CA para obtener la potencia de salida de soldadura buena. Mi objetivo era 30 volts de corriente alterna con un amperaje variable de 0-120 + Amps.
En términos prácticos, esto significa que necesita enrollar la bobina en el formulario para que acaben con 6 longitudes de cable alta y 3 longitudes de cable amplia. Oh sí, y todo tiene que ser capaz de encajar en el transformador, tan apretado!
La primera capa no es demasiado mala, pero la segunda capa y la tercera conseguir progresivamente más difícil y puede parecer cerca de imposible.

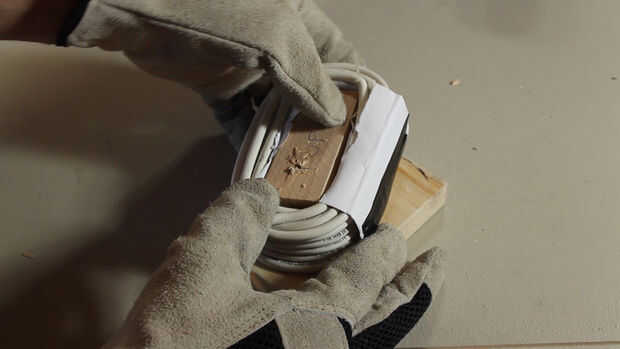

Una vez que las 18 vueltas de alambre para encajar en la ranura, puede plegar el papel y cinta adhesiva para ayudar a que la bobina mantenga juntos.
Aquí está la parte difícil... lo baje la plantilla sin dejarlo desentrañar!

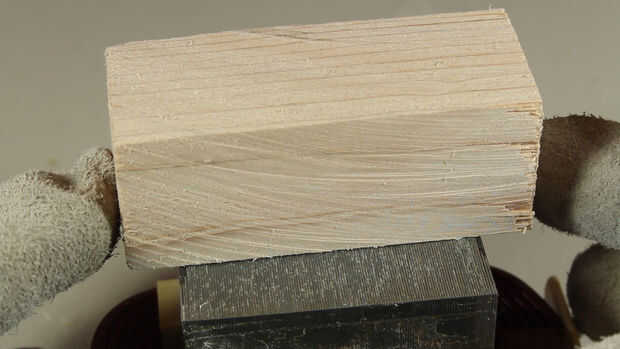

Pueden quitar los paneles superior e inferior, y el bloque empujado hacia fuera del centro de la bobina.

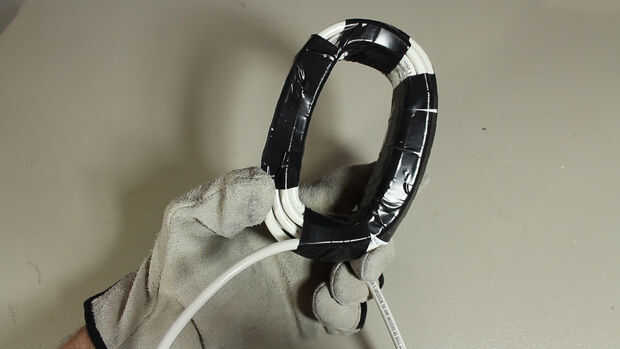

Usé cinta aislante para asegurarse de que las bobinas me alojé apretadas.
