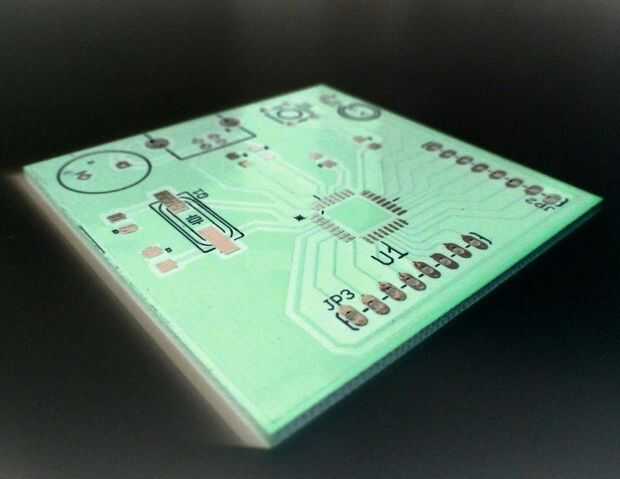

Paso 3: Finalizar y guardar tu diseño de PCB
Sin duda uno de los muchos excelentes paquetes de software de CAD utilizas para el diseño de la PCB. Si no tienes un buen paquete de CAD entonces considerar probar una de las ofertas gratis como Eagle CAD (gratis y de pago versiones ampliamente utilizado - Descargar Eagle CAD) o KiCAD (que es poderoso pero la biblioteca de piezas puede ser difícil de entender y manejar. Descargar aquí: Descargar KiCad)
Independientemente de que CAD PCB descargas usarla deben tener la capacidad de exportar archivos Gerber de su diseño terminado. Consulte el manual de software de CAD si no estás seguro de cómo hacerlo. Allí es Gerber normalmente un archivo para cada cobre de las capas (típicamente delantero y trasero), los cortes de borde, las máscaras de soldadura, taladros, pantalla de seda/s y hasta que el adhesivo debe ser colocado mecánicamente SMD montado piezas.
Sin embargo, para la conversión de archivo de PCB2STL que vamos a usar aquí lo único que necesita los siguientes archivos Gerber (mínimos):
-frente de cobre
-cobre de nuevo
-cortes de borde
-plateado a través de orificios (del tamaño y ubicación) o PTH
-no-plateado a través de orificios (del tamaño y ubicación) o NPTH
Después de generar los archivos Gerber con su software CAD, guardarlos en un lugar conveniente en su computadora y luego los zip usando una utilidad de compresión de archivos más populares como pkzip.
Correo electrónico archivos comprimidos a la innovación de Solargy servicio de conversión de archivos en PCB2STL servicio convierte los archivos Gerber en el especial 3D modelado archivos STL que son utilizados por la mayoría de las impresoras 3D. Lo más importante, los archivos STL generados por este servicio están garantizados ser agujero libre y tienen caras de maniold; así le ahorra un montón de tiempo que de lo contrario podría gastar limpiando los dibujos 3D.
.
