Hacer un tablero de la fuente de alimentación (2 / 6 paso)

Paso 2: La Junta

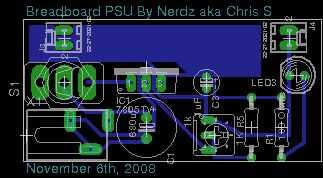

No lo creas, pero la junta fue la parte más difícil. ¿Por qué? Tenía una restricción de tamaño importante a propósito. Los dos conectores en la parte superior encajan exactamente en los dos rieles superiores de mi protoboard. Las partes no podían moverse en absoluto, y la restricción del tamaño se basó en el PCB de desecho tenía por ahí de otros proyectos, ya que intento usar cada pequeño trozo de PCB que Ive.

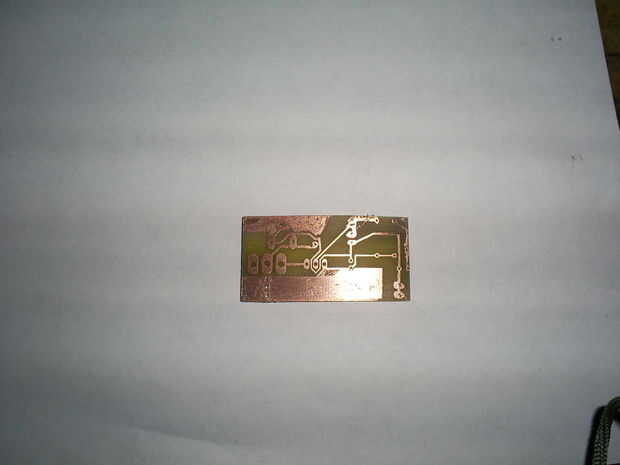

Ahora, si se utiliza un diseño diferente, suya puede ser diferente. Tenga en cuenta que el PCB no salió tan bien. He estado teniendo realmente mala suerte últimamente de hacer cosas y no 3 veces antes de esto antes de que lo conseguí. Normalmente soy bastante bueno en la fabricación de PCB con papel fotográfico de grapa y un chorro de láser, pero este sólo mantuvo deslizarse cada vez que aplica el hierro (incluso con cinta!). La mayoría de los rastros vino a aceptar, salvo las huellas más grandes en la parte superior e inferior de la Junta.

Cuando su hecho que hace la Junta, recomiendo aplicar una capa gruesa de capa clara. Esto es para proteger el cobre y para evitar cortocircuitos durante la soldadura. Probablemente puede utilizar una capa delgada de color si desea y obtener el mismo efecto. No cubra este tablero con CC (capa transparente) porque la lluvia hacia fuera.

Después de que la Junta de shorts que no debería existir cortocircuitos. Tomar nota del se abre, como estos pueden ser fijo durante la soldadura. Si usted encuentra un cortocircuito no deseado, utilice un cuchillo del exacto. Estas cosas son lo suficientemente delgadas como para conseguir entre incluso los rastros más pequeños y sostenido lo suficiente como para deshacerse de los extra cobre, pero tenga cuidado, cortes de un exacto herido como un corte de papel.
