Hacer un tablero de la fuente de alimentación (3 / 6 paso)

Paso 3: Las partes

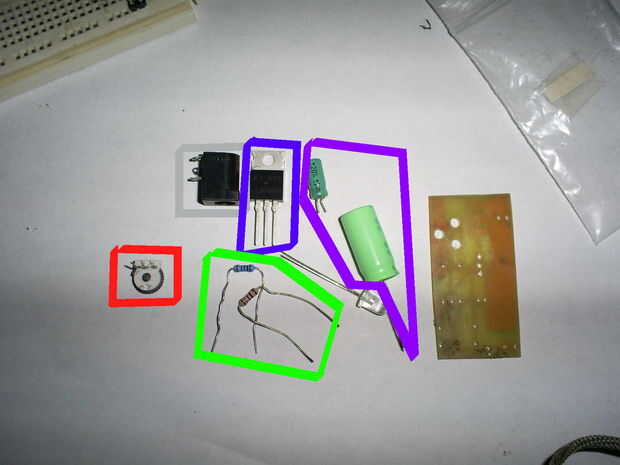

Aquí son las partes por el esquema

1 regulador de 5V LM7805 (caja azul)
1 1 k resistencia - esto es para la regeneración (caja verde)
Resistencia de 1 Ohm 182-este es el LED (caja verde)
1 1 k Pot - el resistor ajustable para ajustar la tensión (caja roja)
1 LED - cualquier color que no es demasiado brillante
1 condensador de 16V de 680uF-(opcional)-porque la fuente es más de 6 pulgadas de regulador (caja morada)
1 1uF 16V condensador (opcional también)-misma razón, utilizado para ayudar a la regulación. (caja morada)
2 cabezales de 2,54 mm, que rescatado de una vieja placa madre-estas se utilizan para conectar a la Junta
1 2,5 mm Plug. También salvar esta parte, pero recibió de un viejo altavoz de alimentación (el cuadro gris).

También opcional es un pequeño disipador TO-220. He añadido esto en para el infierno de él desde su ajustable (un poco de seguro). Si usted no tiene un disipador térmico de la serie LM78xx concluirá si calienta demasiado o si se corta la salida. También se pueden utilizar un tornillo y una pieza de aluminio (papel de aluminio no!-su demasiado fina) o extra PCB de cobre como un disipador térmico. La transferencia de calor puede no ser tan buena, pero es mejor que nada.

Vea el paso
