Hacer un tablero de la fuente de alimentación (4 / 6 paso)

Paso 4: Poniendo todo junto/conseguir que funcione

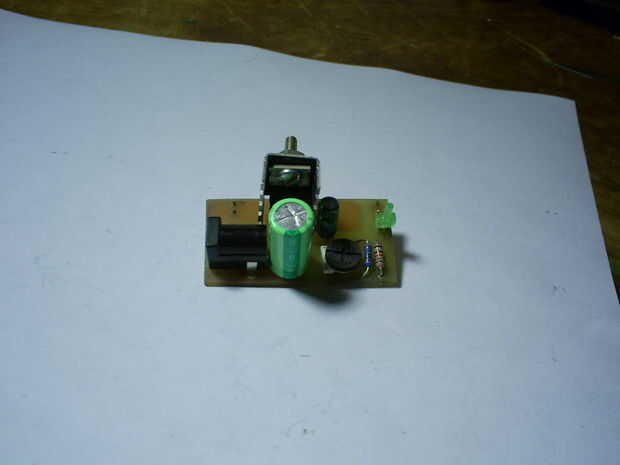

Generalmente la soldadura las piezas más pequeñas a las piezas más grandes, de menor altura a mayor altura. Esto generalmente funciona mejor, pero incluso entonces pueden conseguir piezas en el camino de unos a otros. Para obtener las cabeceras como lo hice, tuve que hacer un poco de maniobras. Colocar los encabezados en su lugar designado y aplique calor en la base de la Junta más cercana a donde se quiere soldar. Algunas de las cosas de plástico negro derretirá, pero está bien. como llegar había soldado relativamente bien tu OK.

Una vez que todas sus partes soldadas, una vez más, compruebe para pantalones cortos! Se abre no es un problema ya que aquellos deben han tomado cuidados de cuando sueldan. Un corto puede arruinar tu proyecto y te ves horas preguntándose cuál es para arriba con él. Utilice la función de continuidad en el metro así que usted puede probar todo. Teniendo el esquema cerca también es útil tener, pero generalmente sentido común dice que alimentación y tierra no deberían ser puesto en cortocircuito juntos. Recuerda el beso - mantenga estúpidamente sencillo.

Sin embargo, a menos que sus tapas son malos eso es el único problema te debe encontrar. Si se pone en cortocircuito la salida del IC apaga y obtener 0 voltios en la salida. Si los entrada cortos que también sale nada en la entrada pero las gotas de voltaje de la verruga de su pared (que es lo que esta de estoy alimentando).

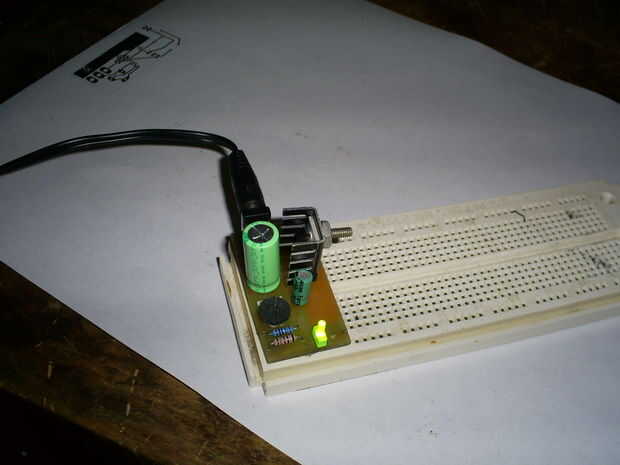

Ahora una vez todo lo que se coloca, enchufe de energía (si usted no lo ha hecho para disparar problemas) y el LED debe encender. Ah, una cosa más. Si no está conectado el LED wont luz hacia arriba. Su intensidad variará cuando usted variar el voltaje. He aquí, tu protoboard terminado fuente de alimentación portátil
