Hacer un Tamagotchi Desktop (3 / 8 paso)

Paso 3: El concepto de la construcción - Junta de LED

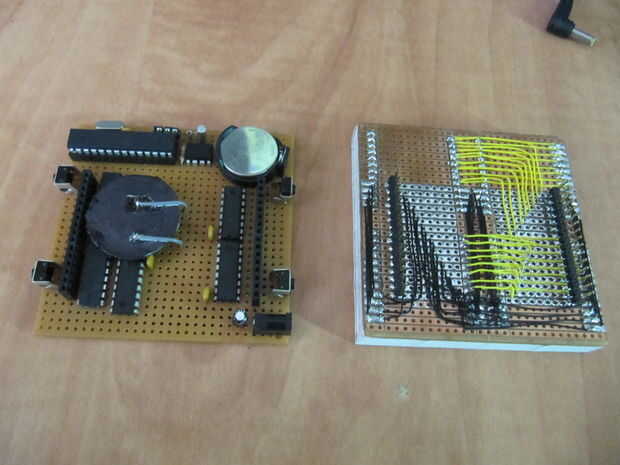

Cuando empecé la construcción quería conseguir una apariencia limpia sin utilizar un caso (búsqueda de la derecha se trata de una pesadilla) así que me fui
una construcción de dos piezas, es decir, una tabla que contiene la matriz de LED y el segundo con toda la electrónica.
Esta manera lo único que ves cuando buscas en la parte delantera es la exhibición de LED sí mismo y todas las otras cosas se oculta detrás de la pantalla.
La primera tabla con la matriz de LED dictará el tamaño de la segunda porque quiere ocultar la otra tabla detrás de la pantalla. Así que coloque el ensamblaje de la matriz en el tablero, marca dónde cortar y cortar la Junta. Corte la tabla segunda por lo que será el mismo tamaño que el primero. El truco con este estilo de construcción es a proto-tableros del mismo tamaño, por lo que es una buena idea de las tablas para obtener el mismo tamaño de la arena.

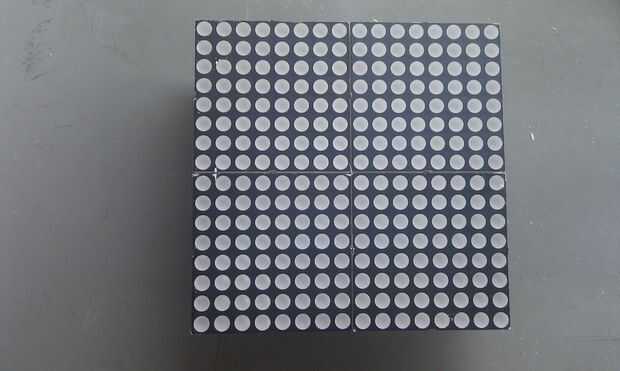

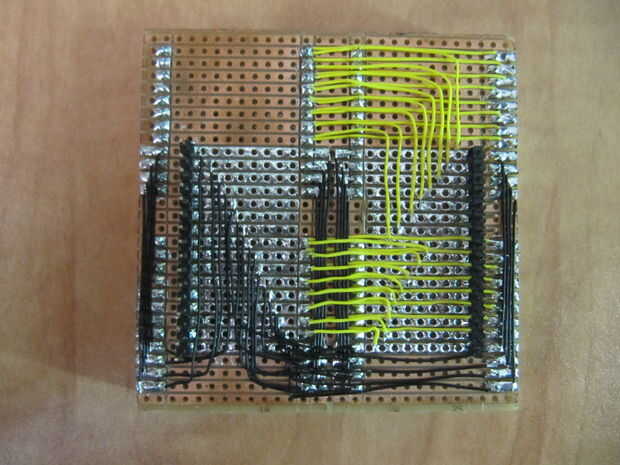

Porque tenía 4 8 x 8 LED matrices que tuve conectarlos juntos para conseguir un 16 x 16 matriz de LED, que es bastante simple y tomar un poco de tiempo para conectarlos juntos. La manera de hacerlo es conectando las filas de la matrices horizontales con el otro y conectando las columnas de las matrices verticales (hice las conexiones con algunos cables de envoltura de alambre finos).

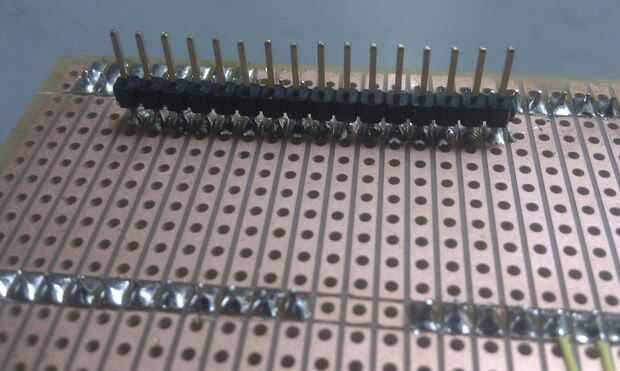

Ahora la única parte que queda con esta placa conecta las cabeceras que se conectan las tarjetas juntas, la colocación de este conector es decidida por la posición de los interruptores en el tablero de segunda. Los interruptores serán a los lados de la Junta para que no se pueden poner los conectores en el borde de la placa, que es porqué los conectores se colocan unos 4 agujeros del borde.
Hay dos conectores uno para las filas y otro para las columnas.

Y para terminar el look te recomiendo poner una hoja de papel blanco sobre la matriz para ocultar la Asamblea y obtener una apariencia limpia.
Pegué el papel a los bordes de la matriz por lo que la pantalla está a salvo de la cola.
