Hacer un Tamagotchi Desktop (4 / 8 paso)

Paso 4: El concepto de la construcción - tablero de conductor

Ahora la tarjeta de conductor es la parte más compleja de esta compilación debido limita el espacio y realmente no puedo decirte cómo construir porque cada uno tiene su estilo de construcción en.

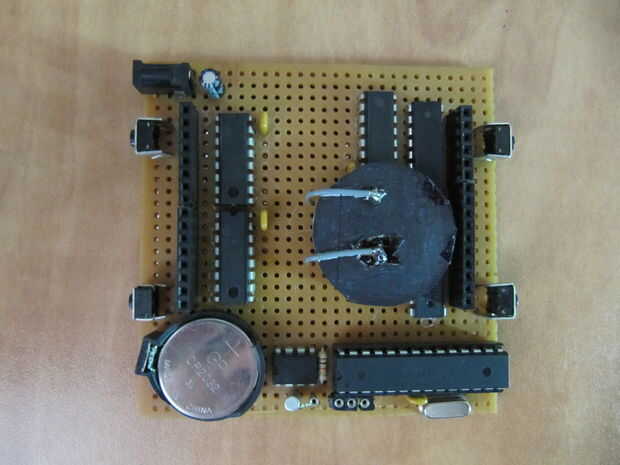

Lo que puedo decirles sobre es la colocación de los componentes clave como los botones y los conectores. Ahora los botones deben estar a los lados de la Junta y más estar en lo cierto ángulo para que estén fuera de la vista, pero todavía podría presionan.
A partir de ahí colocar los conectores que se unen los dos tableros, los conectores deben ser como cerca del borde como sea posible para dar una conexión buena y robusta, que es primero colocas los botones en el borde y desde allí decides donde poner los conectores.
Nota: es de muy importante para asegurarse de que los conectores de ambos tablero unirse juntos perfectamente y los lados de las juntas queden al ras.

Después de aquellas partes críticas hechas son libres construir el resto que véase a la derecha, pero asegúrese de no existen partes que van "por la borda".

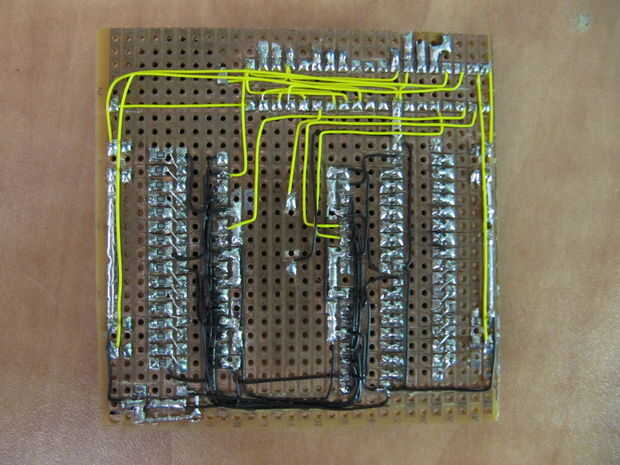

Le recomiendo construir grupos y mantener todas las partes de ese grupo, cerca uno del otro para facilidad de cableado por ejemplo:

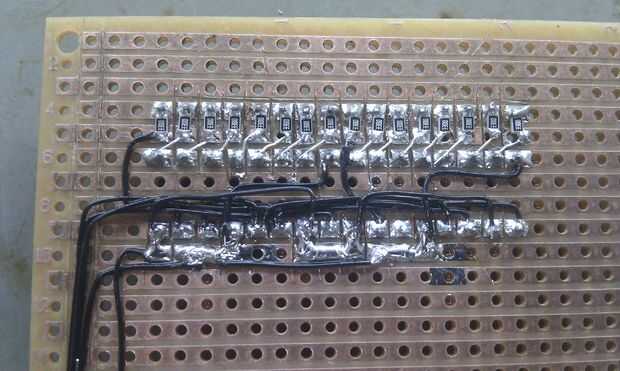

La columna debe conectarse a los dos chips de darlington y los dos cambio registros así que tiene sentido poner ese manojo cerca uno del otro y con un poco de pensamiento es posible salirse con sólo unos pocos cables aquí y allá en este grupo.

También asegúrese de poner algunos encabezados de programación para el microcontrolador para futuros mods.
