Hacer un Tap de Acme (5 / 9 paso)

Paso 5: Plantilla para el trabajo

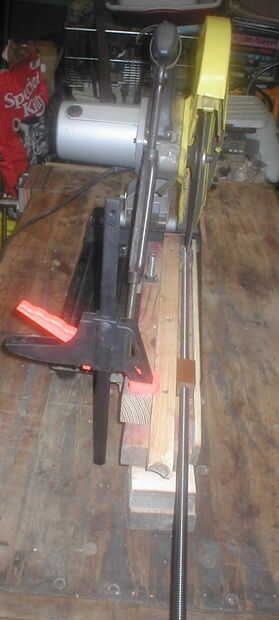

Si una imagen vale 1.000 palabras mejor sería añadir dos para este paso. De todos modos, la definición de una máquina es un dispositivo que restringe el movimiento para realizar una tarea. Eso es exactamente lo que nos va a hacer aquí. Dos restricciones se conseguirá con esta configuración.

Uno, se construirá un canal para colocar los bloques de guía y guía el material de la varilla roscada debajo de la rueda abrasiva. Usé algunos restos de madera y unos tornillos para lograrlo. Supongo que podría han enrutado un canal en un pedazo de madera así. Lo que le causa a la guía de bloques para seguir una línea recta será suficiente.

Dos, la cabeza abrasiva deben ser controlado para la alimentación. Usé una abrazadera, un perno U unido a un trozo de metal con algunos agujeros prácticos y un torniquete para afectar esto. Bien trabajado aquí. Averiguar lo que tienes y algo que funcione bien para usted también. No tiene que ser bonito siempre lo es recto y encaje perfectamente los bloques de guía pero le permite mover la barra de debajo de la rueda de corte.
