Hacer un temporizador de Arduino (2 / 4 paso)

Paso 2:

bien, hicimos esto en perfboard (no teniendo ningún PCB´s)

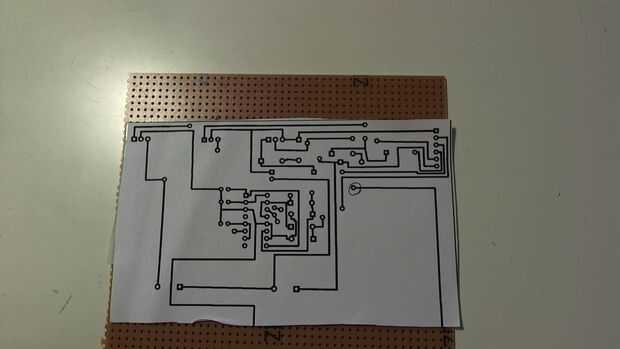

hemos hecho una impresión que se podría utilizar en usted PCB´s

su .fzz en va a necesitar fritzing (un impresionante programa gratuito) para abrir

http://snuletek.com/Ting/Ardweeny%203digit%207%20segment%20display..fzz

tiene el diseño,

Tenga en cuenta que en este pcb que todos los transistores están dispuestos hacia fuera como emisor Base colector, sin embargo cuando usando transistores BC547 y BD136 las conexiones serán diferente.

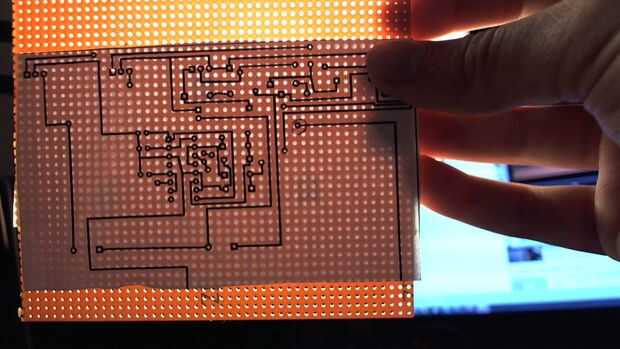

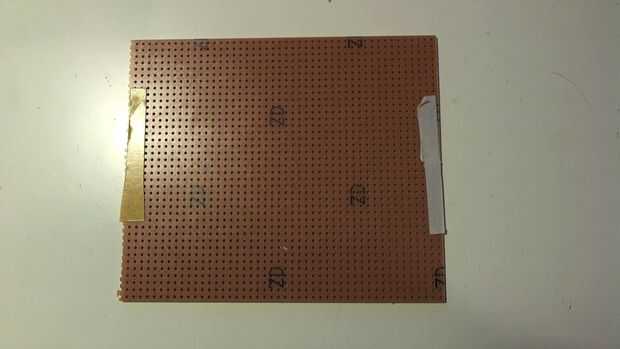

Si haciendo esto en un perfboard, usted puede utilizar el método que hicimos:
