Paso 3: Hardware y Software

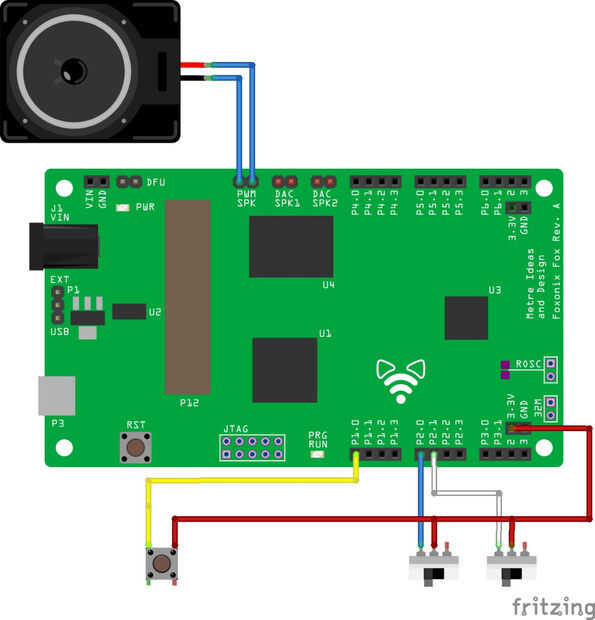

Vamos a empezar por la Junta de desarrollo de Fox lo montan. Esto le permitirá probar el programa existente para que pueda jugar con él y ver cómo funciona. El Consejo de Fox debe conectarse al ordenador con un cable USB. Aquí están las conexiones como se muestra en el diagrama:
1.) el altavoz está conectado a la entrada PWM.
2.) un pulsador es conectado entre el pin P1.0 y 3.3V
3.) un interruptor está conectado entre los pines P2.0 y 3.3V
4.) un interruptor está conectado entre el pin P2.1 y 3.3V
Todos los archivos de software utilizados para crear este proyecto se incluyen aquí, pero también se pueden encontrar en GitHub. Puede descargar estos archivos y usarlos como base para su propio programa. El programa no cambia mucho, pero se puede sustituir en sus propios archivos de sonido que desea utilizar.

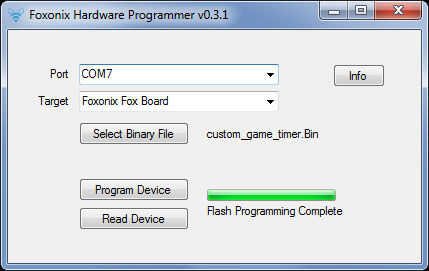

Para probar el programa existente con el hardware antes de realizar cambios, use el zorro Hardware programador para cargar el archivo custom_game_timer.bin en la Junta de desarrollo de Fox. Después de carga el programa, debe ser capaz de pulsar el botón y oír el "TIC-TAC" sonido seguido por el efecto de sonido "de las épocas para arriba".
