Paso 6: Unir la electrónica
Ahora es el momento de montar la electrónica en la caja.

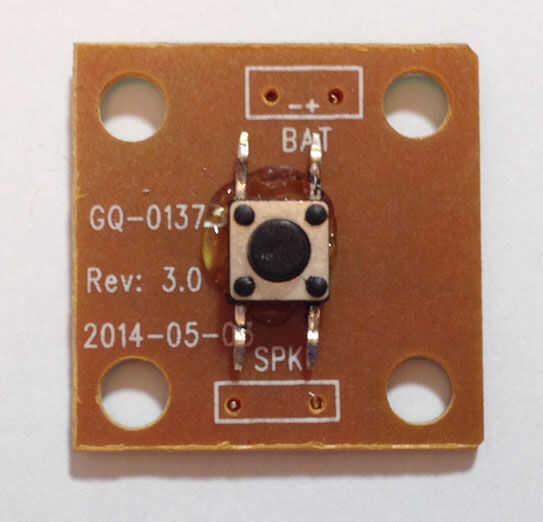

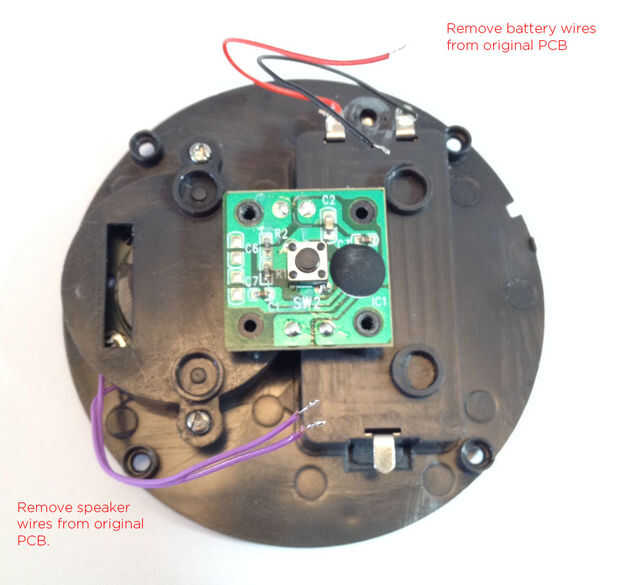

Para empezar, desconecte la batería y cables de altavoces que están conectados a la PCB original. Retire la placa original de la carcasa y quitar el botón de dicha junta. Intenté utilizar el pulsador mientras que todavía fue conectada a la placa, pero no funcionó a causa de los otros componentes todavía conectados a él. Así que en vez he quitado el botón y caliente lo había pegado al centro del otro lado del PCB. Este PCB ya tiene tornillos y agujeros de montaje por lo que deseamos reutilizarla.

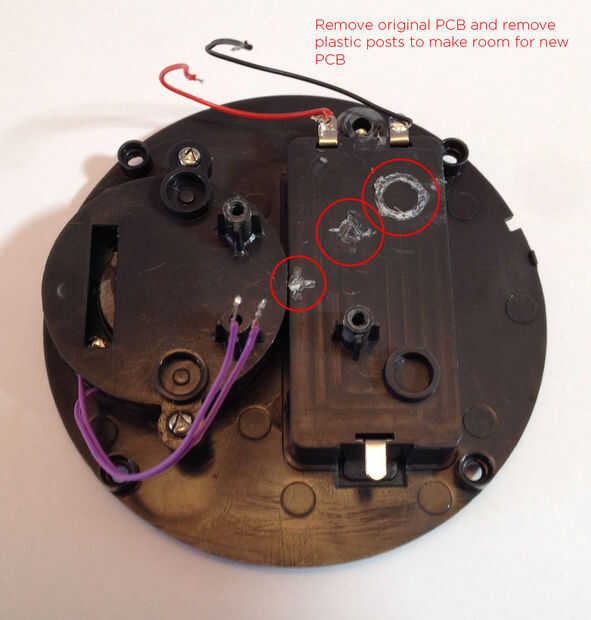

Para conseguir la Junta de proyecto a, tuve que eliminar algunos de los puestos de apoyo en el interior de la parte inferior de la cubierta como se muestra en una de las fotos anteriores.

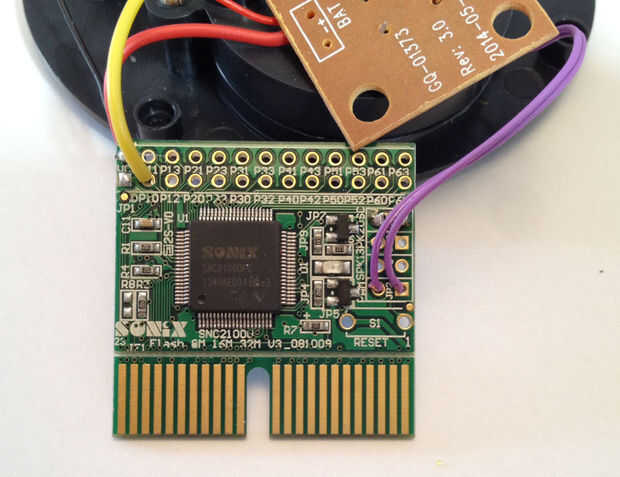

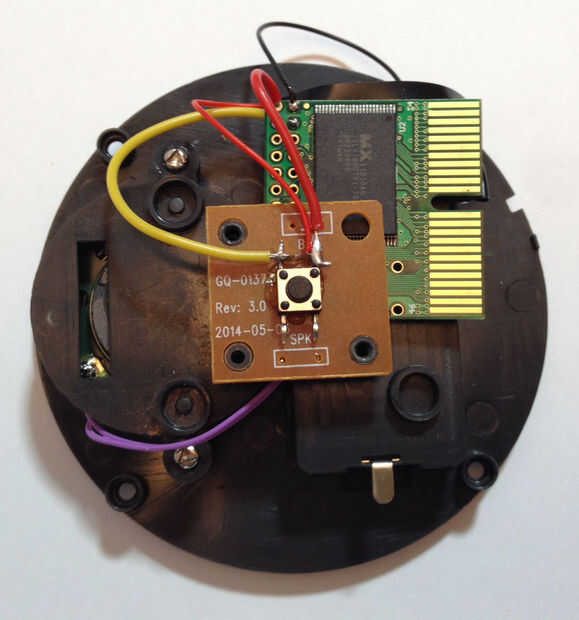

Los botones y el altavoz están conectados hasta la Junta del mismo modo que en la Junta de desarrollo en el paso 3:
1.) el altavoz está conectado a las pastillas PWM.
2.) un pulsador es conectado entre Vcc y el pin P1.0.
3.) un interruptor está conectado entre los pines P2.0 y 3.3V (ver siguiente paso)
4.) un interruptor está conectado entre el pin P2.1 y 3.3V (ver siguiente paso)
También es necesario conectar el positivo (+) de la batería a la almohadilla de Vcc y la punta negativa (-) a la tierra del cojín.
