Paso 6: Hacer el perno

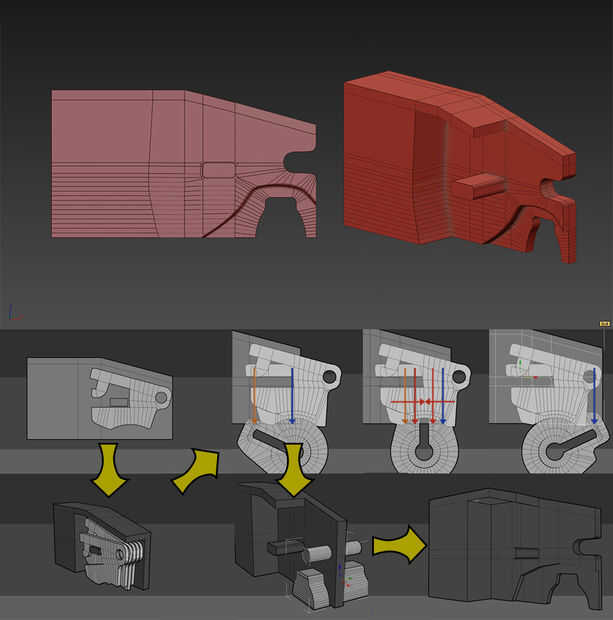

Comience con una caja de cerca de 1.5 veces la altura de la palanca y casi el doble del ancho. La profundidad debe ser igual a todo el ancho de los pasadores de las llaves. No te preocupes demasiado acerca de estas medidas, fácilmente puede ser ajusta más adelante sin demasiada molestia. Coloque el cilindro de la rotación de las palancas es hasta la mitad de la extrema derecha. Gire la palanca hasta su posición abierta y ajuste la altura de perno para asegurar que quede dentro. Ángulo de la parte superior del tornillo por lo que comprende las palancas y les impide ir más allá de su posición abierta. Corte a la izquierda de la palanca y a lo largo de la parte superior para sacar hacia el interior un espacio para las palancas para sentarse. Debe ser profundos, dejando dos para la cortina y el perno lanza mecanismo de 5 pernos. Debe sólo cupieron, incluyendo cualquier espacio para lavadoras entre ellos. Mediante el cuadro que creó en el paso anterior como referencia para el notchs posicionamiento, corte saca la muesca real y redondear ligeramente las esquinas.
Para entender mejor el orificio necesario para que la cortina mover el perno y cómo funciona, te sugiero que ver este video. Usted notará cómo la pieza más grande de la cortina se utiliza apenas en empujar el perno, sino más bien la moldura en la parte posterior que se primero lo que es. Alinee su cortina con el tornillo y girar algunas veces entender donde lo contactaremos. Pasar el perno a través al punto mínimo donde la muesca se ha liberado de las palancas, tenga en cuenta la distancia que ha recorrido y el punto donde la cortina sale el perno. Tenga en cuenta los puntos a mitad de camino de ambas de estas posiciones (es decir, cuando la cortina está apuntando directamente hacia arriba y donde el perno sería necesario). Lo mismo para la dirección inversa (apertura de la cerradura). Si estabas buscando un resultado muy preciso y liso, necesita que sea un programa de dibujo especializado como AutoCad, o elaborar los planes sobre un tablero de dibujo para obtener la curva requerida. Sin embargo, y aunque yo no recomiendo esto para una buena cerradura, usted puede obtener un resultado bastante sólido aplicando la forma de la ranura, como se ve por encima y en el video, a los puntos tienes que debería haberles dado la altura deseada y el ancho. Para ello, crear un cuadro con un buen número de segmentos y mover en la forma requerida. Luego, su posición mientras el perno se mueve hacia la pista y ajustar la curva para adaptarse a la presión requerida. Una vez más, quisiera probar y elaborar el exactamente primera si de planes en todos los posibles antes de recurrir a ese método.
Con la muesca en el lugar, todo lo que queda es la curva secundaria para las cortinas estabilización sección moverse por. Esto realmente puede ser cualquier forma que te gusta, es simplemente la profundidad de lo que importa, aunque yo en forma de mina para tratar de ayudar a empujar el perno. Sólo asegúrese de que la cortina pueda girar libremente con el movimiento del perno.
No se olvide de tidy up y lisa esquinas o partes móviles y mover el modelo hacia adelante y hacia atrás para asegurarse de que nada choca. Si es posible, es mejor crear una animación de la pieza móvil para que pueda ver todo moviendo juntos y comprobar los errores.
Finalmente, sólo necesitamos montar la carcasa.
