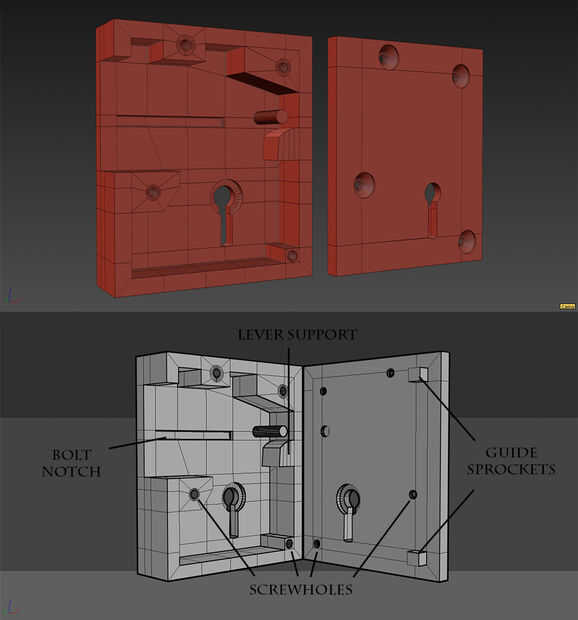

Paso 7: Hacer la carcasa
1. incorporar un apoyo pequeño para las palancas cuando el perno no está en su lugar.
2. crear una pequeña muesca en la parte posterior para ayudar a guiar el tornillo.
3. incluya una forma de enroscar las dos mitades juntas sin bloquear las piezas móviles.
4. Boolean todos soportes relevantes, agujeros y orificios.
He elegido a atornillar el modelo ya que es en gran medida el método más sencillo, aunque estoy seguro que hay muchas personas con soluciones más interesantes. Aunque no entraré en detalle sobre cómo hacer tornillos, son modelos relativamente simples que cualquiera pueden descargarse o si te apetece probarlos usted mismo recomiendo este tutorial.
Comience creando una caja lo suficientemente amplia como para incorporar la rotación completa de la cortina, y que termina con el cerrojo (abrir cerradura) al ras con el borde. Deja un poco pequeño de habitación sobre el perno y suficiente espacio en la parte inferior de la cortina. El espesor de la carcasa depende de ti mismo y puede variar dependiendo de qué material va a imprimir en. Duplicar el modelo y para sacar la parte delantera para crear la otra mitad y elimine el resto. Puente / tapa los huecos. Si escoge atornillar los modelos juntos simplemente saca a pocas cuadras de la carcasa hacia atrás para que los tornillos en. Estos pueden duplicar como soporte para el tornillo si se alinea con él. En caso de duda de que todo se moverá, intente colocar cilindros sobre todo girando para ver su arco de rotación. También corte y saca una pequeña sección para cumplir con la parte posterior de las palancas cuando descanso por lo que pueden evitar que sin el perno en su lugar. Tenga en cuenta que tendrá que provenir la pared lateral, como la cortina tendrá que girar debajo de él.
Viendo como el tornillo y la cubierta plana cara a cara, es bastante fácil hacer un segmento que saca de la parte posterior del perno, y el emparejar empotrado canal en la carcasa para permitir que el rango de movimiento del perno. Esto ayudará a guiar el perno y evitar que se resbale.
Por último, podemos preparar a boolean las formas finales. Tenga cuidado en su instalación en esta etapa y asegúrese de que incluye todo y recordado compensar un poco la escala de cada forma , para que éste no ser 100% color. Encontré que para mantener el posicionamiento exacto, incluir el cilindro de pivote de las palancas en el booleano sin ella pasando a través de todo el camino y entonces crear la pieza real de extrudado / mudanza el círculo resultante. En esta etapa deberá incluir: la forma del ojo de la cerradura, los anillos de soporte circular de cortinas, los agujeros, el eje de rotación de la palanca. Una vez que estos han restado probablemente tendrá que ser alguna limpieza para hacer las piezas para imprimir. Intente soldar todos los vértices en un valor muy bajo como .1mm y lo mismo para los bordes, como esto debe eliminar un montón de problemas. Si parece haber fronteras donde no hay codigo postal cualquiera, compruebe y asegúrese de que no caras consiguieron sus normales volteadas en el proceso, voltearlos vuelva si lo hicieron.
Una vez que todo se limpia entonces eso es todo, ahora tienes un trabajo seguro. ¡ Felicidades! En el siguiente paso te voy a mostrar la pieza final en acción.
