Hacer un Trebuchet tamaño Mid (desmontables) de acero (7 / 15 paso)

Paso 7: Lanzamiento de brazo

Materiales:
-40 cm (16 pulgadas) de la pipa cuadrada de acero con un diámetro de 1 pulgada cuadrada interior
-2 rodamientos de bolas con un 5/agujero de 8 a través de ellos (deben caber en el eje)
-Tubería que los cojinetes pueden caber en (tuve que Envuelva una capa de cinta aislante alrededor de minas a la cuña).  Cortar a unos 1.25 cm (5 pulgadas) de espesor, o sobre el grueso de sus rodamientos.  Necesita 2 piezas, una para cada rodamiento.

HERRAMIENTAS:
-Herramienta (Sierra para metales, Sierra de cinta, chopsaw...)
-Soldador
-Taladro
-11/pedacito de taladro de 16
-5/de 8 broca

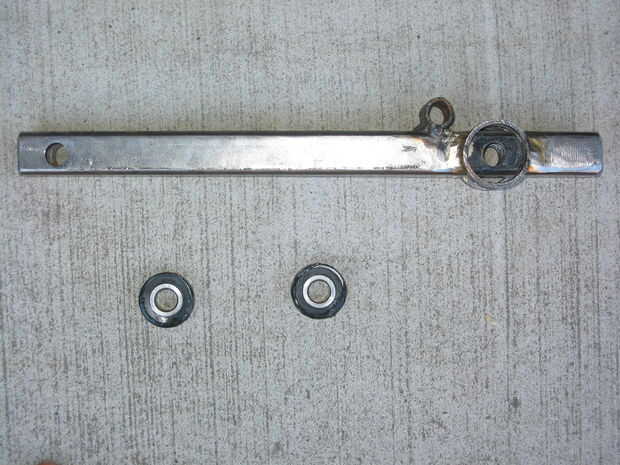

-Tomar el tubo cuadrado y taladro 5/agujero de 8 2,5 cm (1 pulgada) del extremo del. (Ver foto #1)

-Perfore una 11/16 de unos 8,5 cm (3 1/4 de pulgada) desde el otro extremo del agujero.  La distancia entre el centro de ambos orificios debe ser 30 cm (12 pulgadas), de modo que no será una relación 5:1.

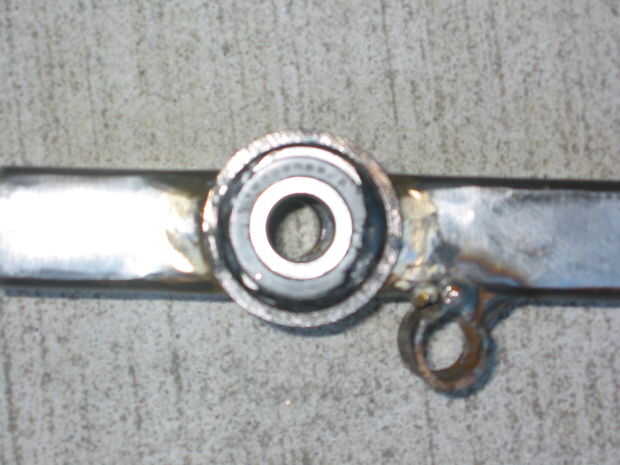

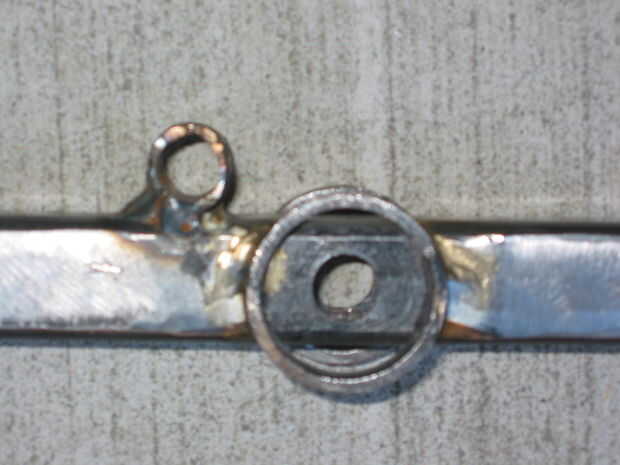

-Tomar las dos piezas de tubo y los rodamientos de bolas de la cuña en ellos.  Poner el árbol a través de uno, luego deslice a través de los 11 agujero de 16, luego puso el otro rodamiento del otro lado.  Alinee los agujeros y rodamientos de bolas de modo que el eje se deslice dentro y fuera perfectamente y pueda girar sin pulir en el metal.  Los cojinetes deben apoyarlo para movimiento suave, no el acero. Soldadura de tachuela (soldar rápidamente, sólo un pequeño lenguado) los tubos en el soporte, luego Compruebe para asegurarse de que todo se alinea a derecha.  Retire los rodamientos de bolas y el eje y soldar con seguridad.

-Insertar los rodamientos de bolas, asegúrese de que el árbol se adapta muy bien y eres bueno para ir! (Por el momento.  Paso 12, le agregamos la seguridad.)
