Paso 3: Construir el circuito del LED (con el interruptor de inclinación)

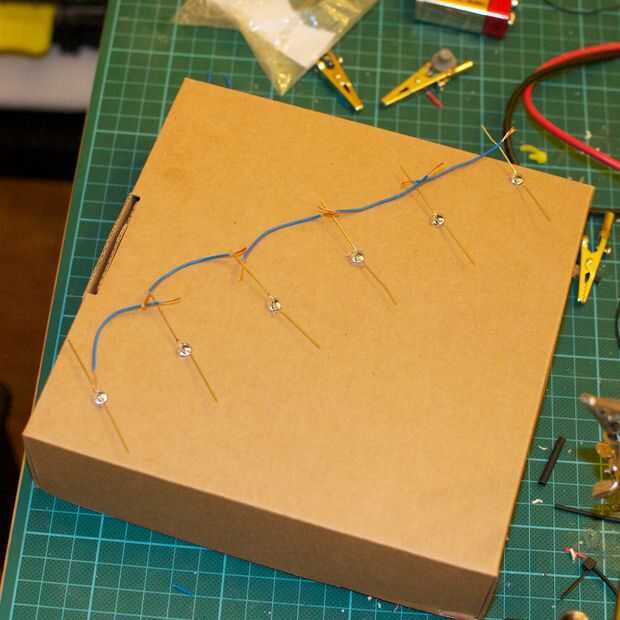

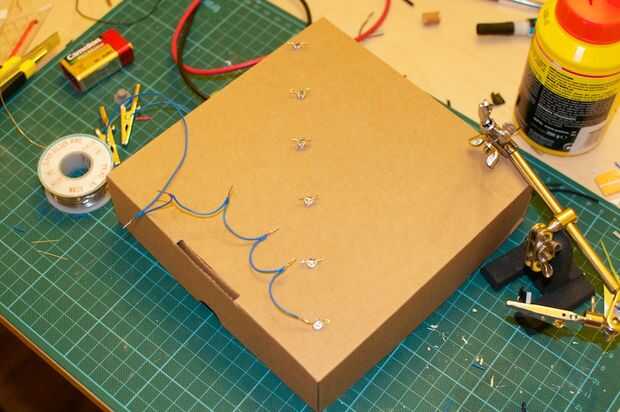

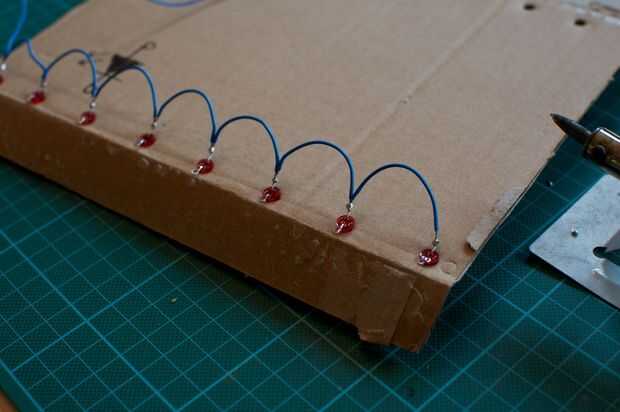

Los seis leds en el tubo están conectados en paralelo (todos plus-lados los LEDs están conectados y todos los lados menos también). Utilice cable trenzado (flexible) para conectar los leds, por lo que encajan muy bien en el tubo. Para conectar los leds a unos de otros, 6 cuerdas de espiral de alambre de soldar y luego soldar las coletas en los cables de los LEDs. Véase el cuadro 3 sobre cómo hacerlo. Si no es claro entonces, echa un vistazo aquí para una explicación más detallada...
Parpadeando el LED del circuito (fotos 4 a 8)

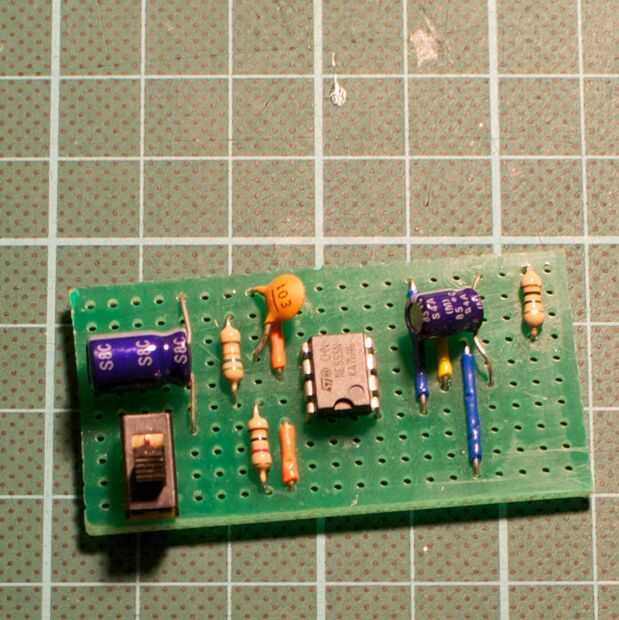

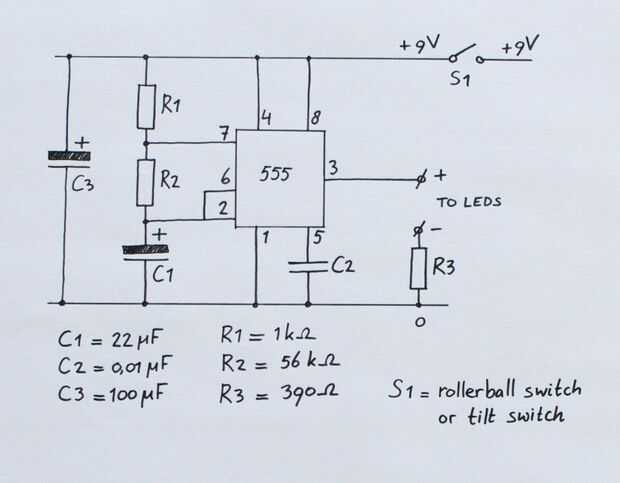

El circuito que hace que los leds parpadeen (Figura 4) es un circuito muy básico de alrededor de un temporizador 555. Esto no es la manera más eficiente para hacer el trabajo, porque el temporizador 555 consume una gran cantidad de energía para mantenerse con vida. He utilizado este esquema sólo porque tenía el pcb soldados ahí (es un remanente de un anterior I'ble que hice). En el pcb un interruptor fue soldado ya. I sustituirá este interruptor con un interruptor de bola de rodillo.
Este circuito debe encenderse cuando el tubo de sonido se configura verticalmente, con el lado del altavoz. Un interruptor de bola de rodillo (o un interruptor de inclinación) se encarga de esto.

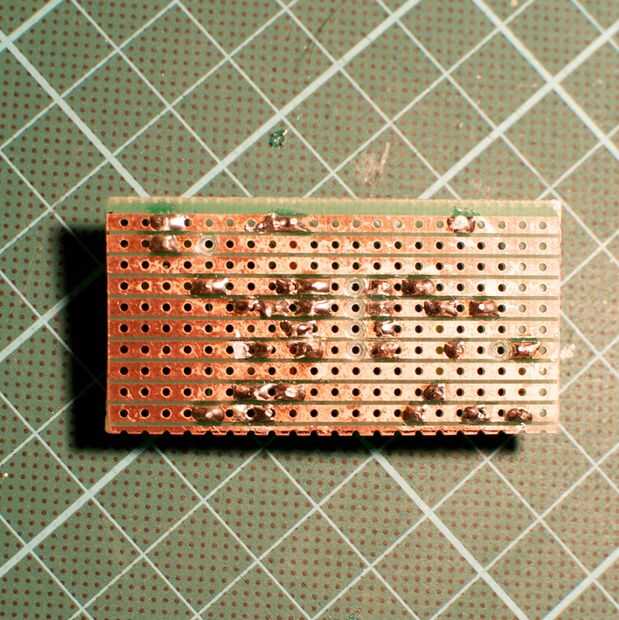

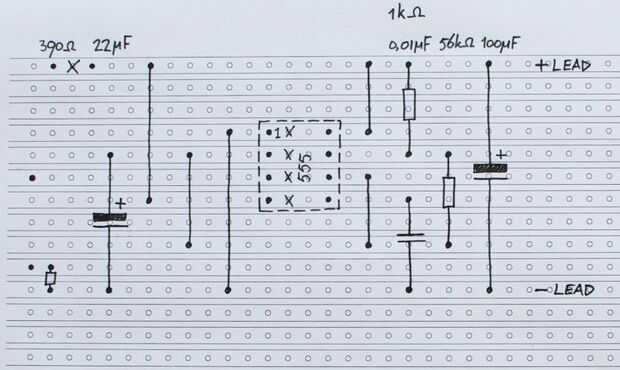

- Soldar los componentes en una pcb previamente acondicionados. Corte tiras de cobre donde se marcó con una X en el dibujo (Figura 5).

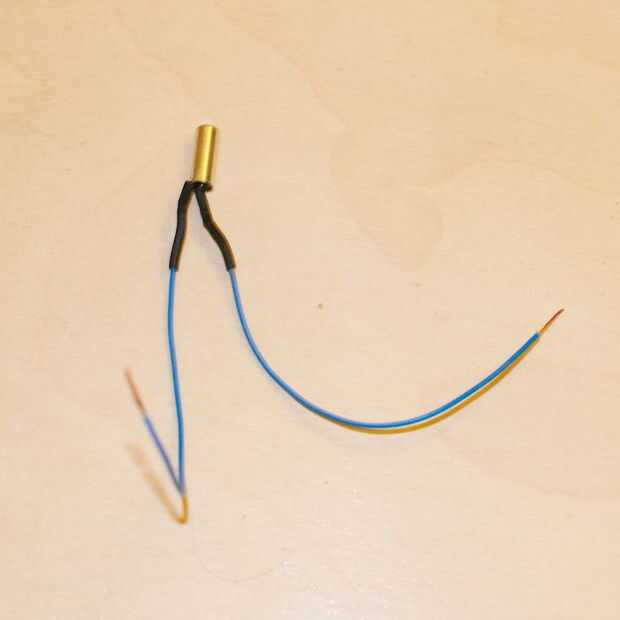

- Soldadura de piezas de alambre flexible de unos 8 cm (3") para el interruptor de la bola de rodillo ' conduce.
- Finalmente, la cadena de seis leds a la placa de la soldadura y el circuito de prueba.

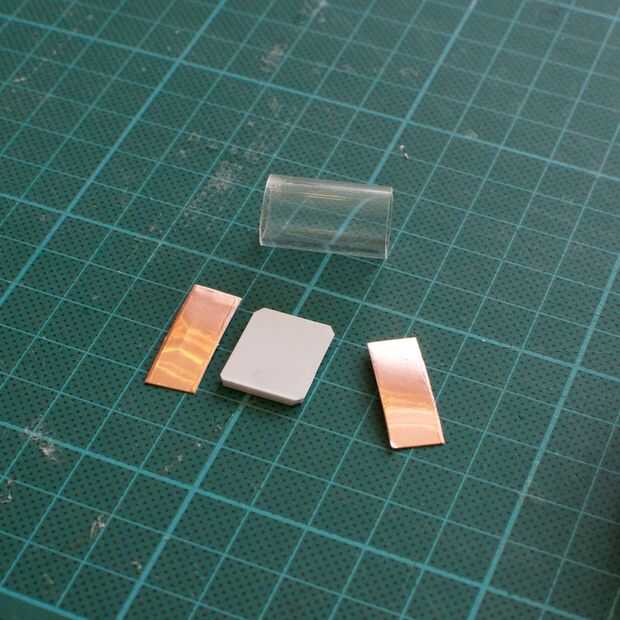

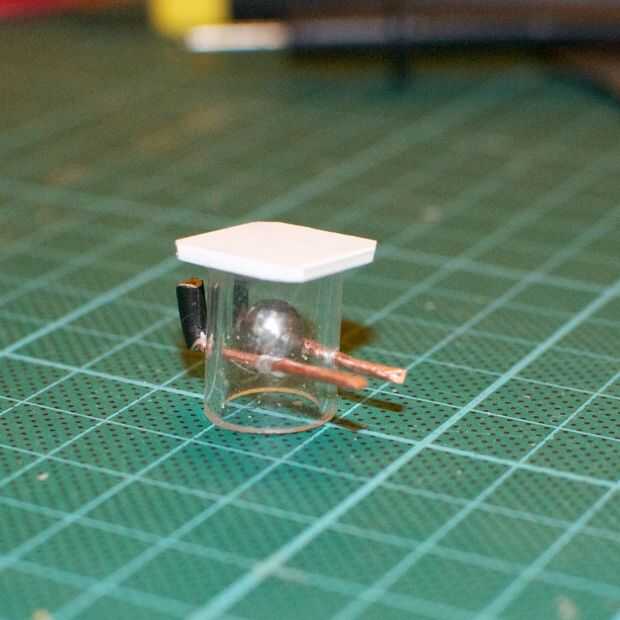

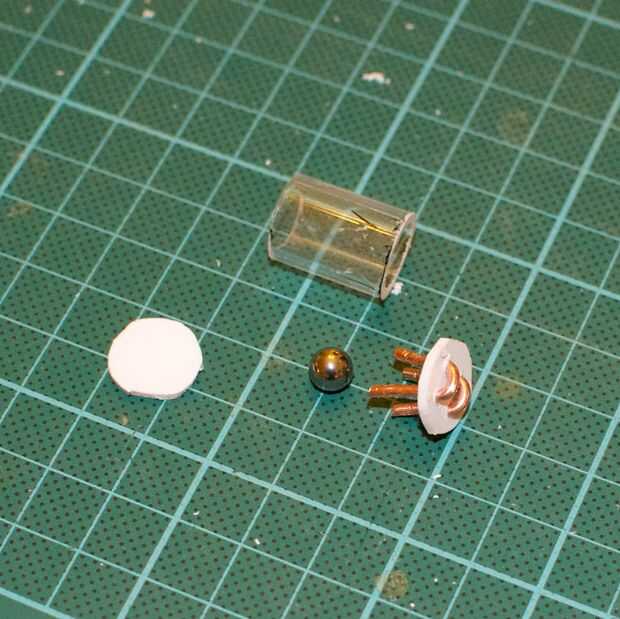

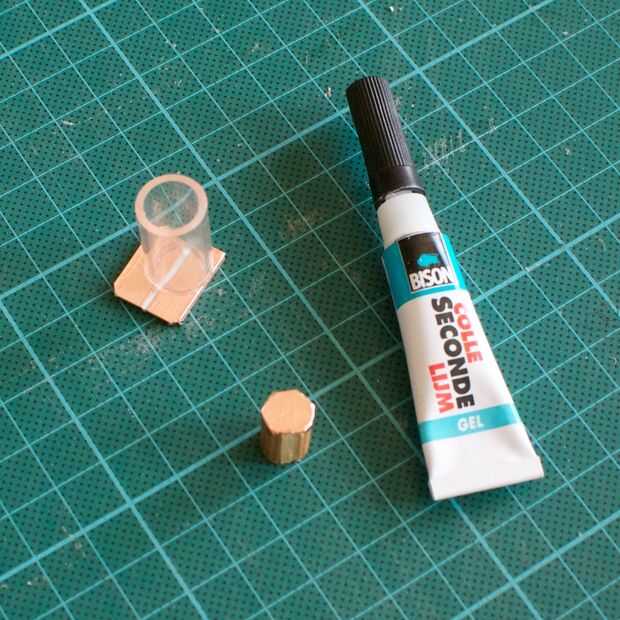

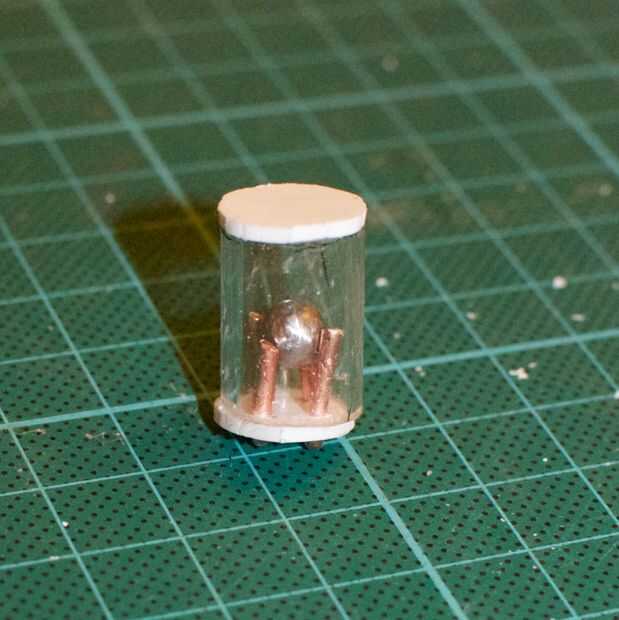

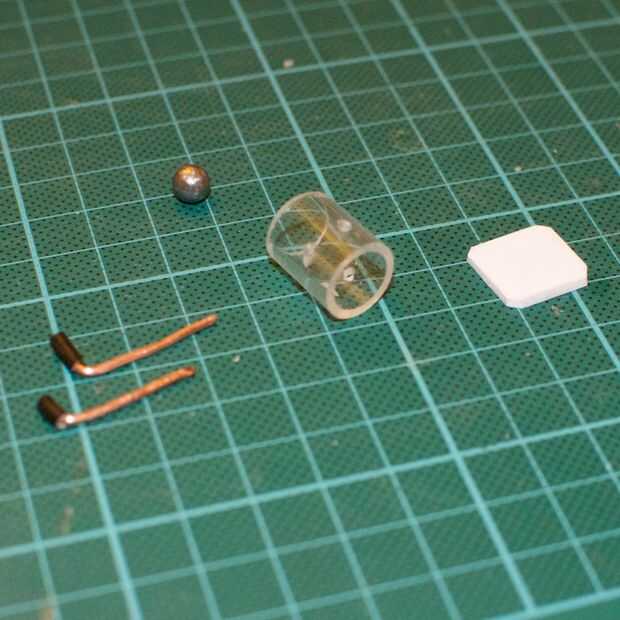

He intentado hacer una bola de rodillo cambiar yo mismo, pero la tentativa falló miserablemente. Ver fotos 10 al 15. Ninguna de estas cambia de trabajo:-s
Alimentación de los circuitos
El voicerecorder y el circuito de parpadeo led son accionados por el mismo 9 voltios.
Hice un pcb separado, pequeños que se montan los cables de la batería y un interruptor. Las powerleads de la voicerecorder y circuito de parpadeo led están conectados a este pcb.
El interruptor sólo se utiliza para cerrar el tubo de sonido totalmente.

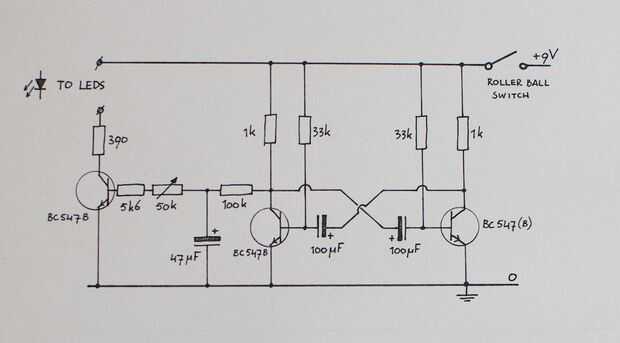

Opcional (imagen 9): decoloración de Leds y
Lo que realmente quería era una matriz de leds se desvanece en y hacia fuera. Me paso horas intentando diferentes tipos de circuitos, pero ninguno de ellos trabajó de la manera que quería. Hacer un fade llevó en no era tan difícil, pero dejando un led fundido en y hacia fuera sin un microcontrolador es realmente una tarea difícil de lograr...
Finalmente, recibí ayuda de Jan Leisink, probablemente el mejor maestro de la ciencia en los países bajos. Él vino para arriba con un circuito casi trabajado lo que estaba buscando. Después de algún trucaje, tengo derecho. Desafortunadamente, eso fue después de la fecha límite de Epilog desafío, por lo que todo no es en el tubo de sonido que hice.
Ahora, si se construye el circuito pic 9, lo más probable es que no va a funcionar como esperaba: la forma de los leds se desvanecen y depende fuertemente de los valores / especificaciones de cuatro componentes en la parte inferior izquierda del circuito: los leds, el transistor, el capacitor y resistencias. Para hacer el ajuste más fácil, pongo un resistor variable en el circuito. Ajuste su valor influye en la forma de que los leds descolorarse adentro y hacia fuera.
Una gran ventaja de este circuito de fade-in fade-out es que es mucho más eficiente en energía que el circuito del Temporizador 555. Así que usando este circuito hará que la batería de 9V duran un poco más. Inténtalo, si lo desea.
