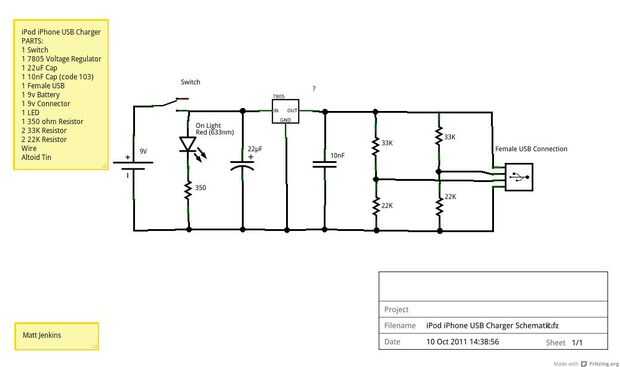

Paso 1: Lista de partes:
- 1 - SPST Switch (utilicé un conmutador)
- 1 - LED de "ON" indicador rojo o verde (Radio Shack vende LED con resistencia "ohm 350" se puede montar. Eso es lo que usé).
- 1 - 350 ohm Resistor
- 1 - 7805 regulador de voltaje
- 1 - condensador 22uF
- 1 - 10nF condensador (código 103)
- 2 - resistencias de 33 K
- 2 - 22K resistencias (otros valores pueden utilizar, leer paso 2)
- 1 - hembra conector USB (yo tengo la mía en un almacén del dólar)
- 1 - conector 9v
- 1 - pila de 9
- Cinta aislante
- De la soldadura
- Soldadura de hierro
- Pequeño trozo de perfboard
- Lata de Altoids
- Herramienta Dremel con el accesorio o estaño tijeras de corte para cortar la lata
- Taladro para interruptor y LED agujero
- Pegamento caliente
- Si desea que la pintura
Se puede ir aquí por un buen tutorial sobre soldadura.
Para la mayoría de las partes puede utilizar techno chatarra y reciclar electrónica rota vieja o simplemente comprarlos.
Quería usar piezas que son fáciles de encontrar y barato por lo que todo se puede comprar en Radio Shack o si tu no mente I compras en línea como http://www.taydaelectronics.com/servlet/StoreFront porque es barato!
Espero que disfruten el proyecto.
ADVERTENCIA: sólo una advertencia razonable que existe una pequeña posibilidad de que algo puede salir mal y pueden acabar friendo tu iPod muy caro. Ten cuidado.
