Paso 9: como un puente rodante
![]()
![]()
![]()

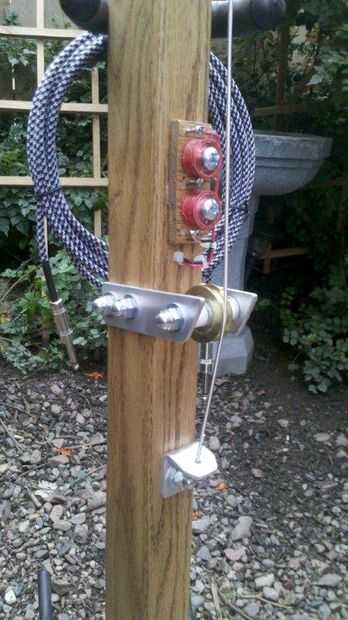

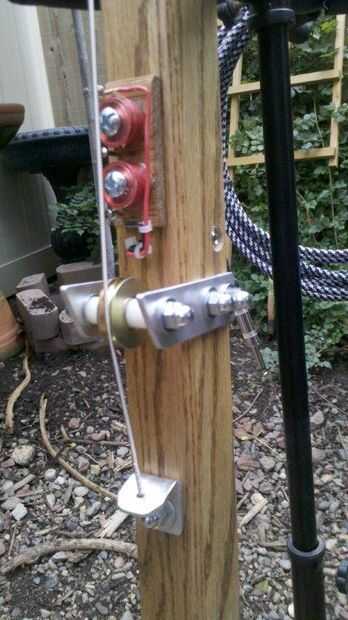

La Asamblea de puente rodante necesita un par de soportes para sostener todo junto. Usando el mismo aluminio 1/8 "x 1 pulgadas barra plano, cortar dos piezas por lo que salieron 3 3/8 largo. Similar a las barras de la manija, los grabados juntos y taladrar los tres agujeros de 1/4" según el terrible"no a escala"dibujo adjunto en el paso uno. En mi Whamola, los orificios están centrados en el medio de la barra y es la distancia desde la punta plana para el primer centro de agujero 3/8", segundo orificio 1 1/4" y el tercer agujero de 2 1/2". Recomiendo medir los orificios de soporte del puente perforados en el cuerpo de Whamola primero para asegurar que los soportes van a encajar correctamente. Básicamente mi objetivo era que el centro de la rueda de puente una pulgada sobre el tablero del traste. Cortar un ángulo en la parte superior de los soportes, les forma un poco, los separó y les había cepillado hacia arriba con una rueda de alambre.

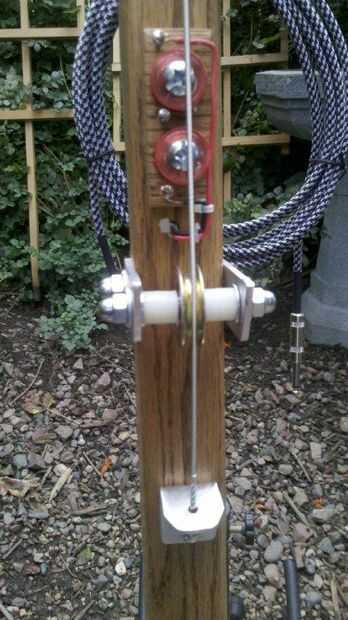

Corte tres piezas de varilla roscada de 2 1/2" de largo para el montaje del puente. Inserte los dos pernos a través del cuerpo primero pero no apretar em todavía. Según el cuadro, la parte central es dos espaciadores de nylon en cada lado con la rueda de puente en el medio. Apretar todo y asegurar que la rueda puente todavía se da vuelta. Incluso durante las operaciones de Whamola más enérgicos que la rueda de puente sólo se moverá sólo un poco.
