¿Qué es producción del PWB y uñas falsas tienen en común? Ambos utilizan fuentes de luz UV de alta intensidad, y como la suerte lo tendría, las fuentes de luz tienen exactamente la misma longitud de onda. Sólo para la producción de PCB son generalmente muy costosos y las uñas falsas son precios un poco más competitivos.

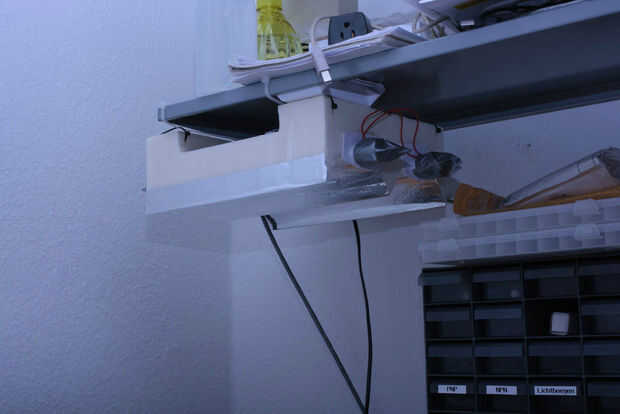

Este instructable es acerca de cómo utilizar un aparato de esos para construir una fuente de luz bajo costo, conveniente para la exposición de los distintos materiales sensibles UV encontrados la producción del tablero de circuito impreso, como película seca fotoresistencia y soldermask curable UV.
Además de ser de muy bajo costo (alrededor de $20 para los materiales necesarios), esta estructura aborda algunas cuestiones que he visto en otros dispositivos en los intertubes:
- Colimación: Simplemente exponer una tabla con características bastante gruesos, no necesita hacer nada de esto. Se podría usar el clavo secador y llamar un día. Pero para poder exponer características pequeñas (hasta 5mil, según este sitio), tienes que asegúrese de que todos los rayos de UV provienen de la misma dirección, que es exactamente perpendicular a la Junta que está exponiendo.
- Uniformidad de la iluminación en el plano de la exposición entera. Suponga que desea exponer una tabla muy grande, por ejemplo A4 o tamaño carta. Desea tener la misma cantidad de energía sobre todo el tablero, sin manchas oscuras o calientes. Para esto, la fuente de energía tiene que tener una cierta distancia desde el plano de exposición y necesita una matriz muy apretada de fuentes de UV (como UV-LED, que puede ser bastante caro), o un diseño reflector eficaz de las fuentes de UV que tiene a mano, que es lo que he venido para arriba con.

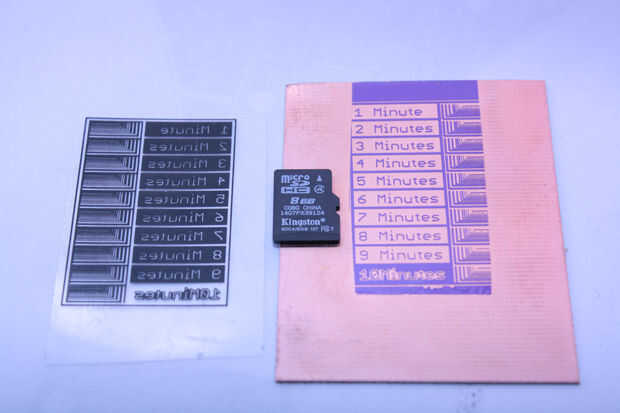

- Tiempo de exposición: no tengo ni idea de qué tan rápida esta fuente es con material revestido cobre positivo previamente sensibilizado, como nunca he usado ese tipo de cosas, pero con película seca photoresist se siente realmente rápido. Como menos de dos minutos rápidos. La cosa es que no estoy realmente capacitado para interpretar correctamente los resultados, así que tengo que recoger algunas opiniones más sobre este.
Así, estando muy bajo costo, esta versión le permitirá lograr resultados que coinciden con, o (en algunos casos) incluso superan a los de los dispositivos que son hasta 10 veces más caros.
