Paso 10: Montaje y calibración

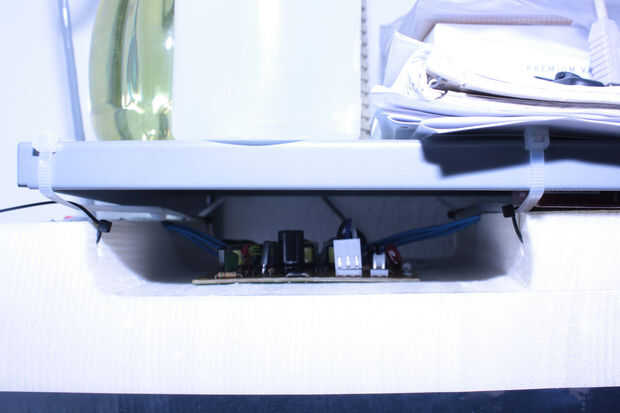

Para los efectos de colimación y homogeneización de los reflectores para que funcione correctamente, necesita una distancia de unos 40cm entre el borde de su reflector y su plano de exposición. Me pareció el más fácil de montar a la exposer debajo de un estante y mi plano de exposición en otro estante debajo de él.

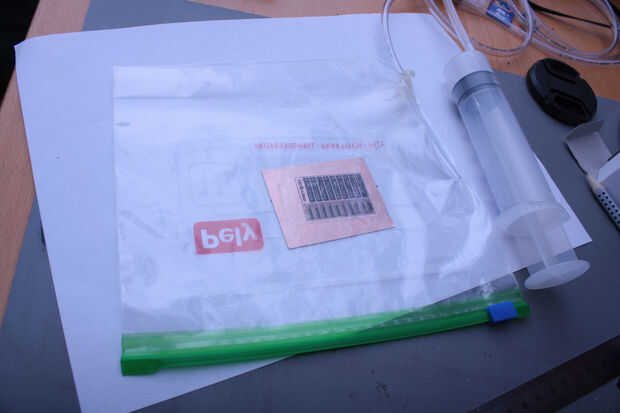

Para sostener su PCB y obras de arte en su lugar puede utilizar una hoja de vidrio (mejor dos con abrazadera juntos) o una mesa/bolsa de la aspiradora (por lejos la mejor solución). Hice una bolsa de vacío muy burda (pero trabaja) en una bolsa de congelador de tamaño medio, un pedazo de manguera de plástico y un poco de pegamento caliente. Cinta de la obra de arte a su mesa, meterlo en la bolsa, conectarlo a algún tipo de vacío (hay bombas de acuario barato que puede ser modificado, un grande (> = 50ml) jeringa trabajará también, o, si todo falla, meter la manguera en la boca y chupe :))
Edición: Encontré que una jeringa de 60ml y una abrazadera en la tienda de mejoras para el hogar hizo la bomba de vacío ideal. Ver la imagen!
Sin embargo, antes de utilizar a su exposer, tienes que calibrarlo, para que sepas cuánto tiempo para exponer. Conozco dos maneras de hacerlo y solo uno de ellos se puede hacer sin tener que comprar material extra, por lo que se trata de uno a discutir aquí.

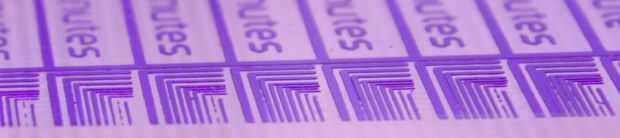

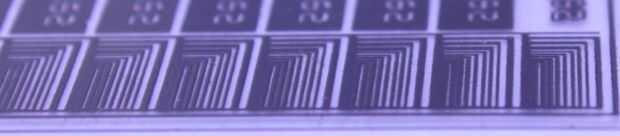

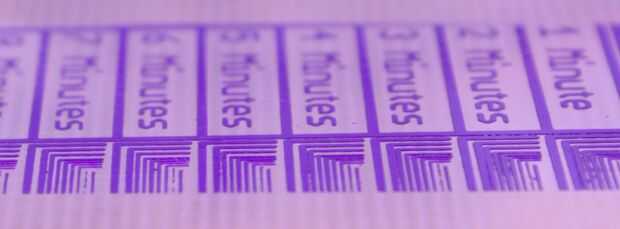

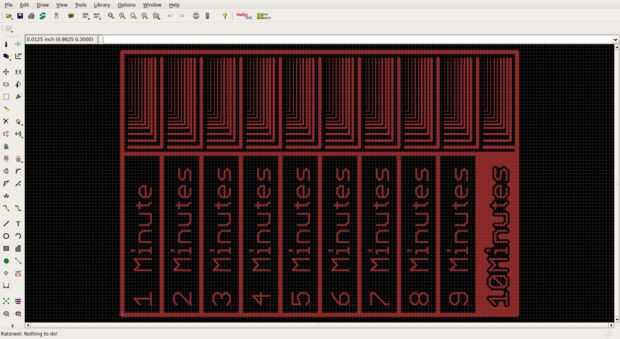

Hice un poco (realmente, ¡ es pequeño!) diseño que es una tabla con un "contador" en una columna y rastros de disminuir la anchura en el otro. Después de calentar la exposer de ~ 10 minutos (tienes que hacer esto cada vez que desea exponer una tabla, para obtener resultados consistentes) comenzar exponiendo la junta con todos pero la fila de "diez minutos" cubierto por algo opaco (por ejemplo un regalo plástico de la tarjeta, sólo asegúrese de que esté realmente opaco!). Después de un minuto tire de la tarjeta un poco para descubrir la fila "9 minutos" y así sucesivamente. Después de dejar de exponer la Junta sentarse en un frío oscuro punto durante unos minutos (5-30) y desarrollarlo como de costumbre. Incluso sin grabado la Junta, debe tener una figura del estadio de béisbol de cuánto tiempo necesita exponer sus tablas para el mejor resultado posible. Aquí está una foto de lo que una traza correctamente expuesta y desarrollada debe parecerse.
La otra forma de hacer esto es utilizar una escala Stouffer como se describe aquí.
