Paso 12: Calibración y real mundo resultados más

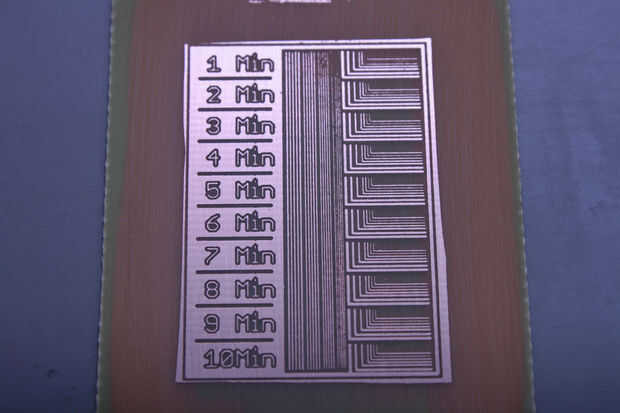

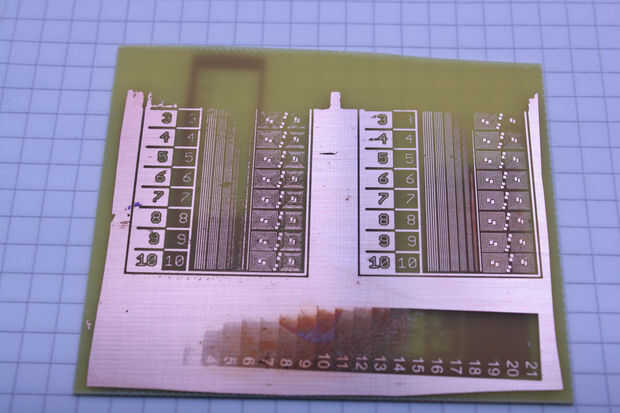

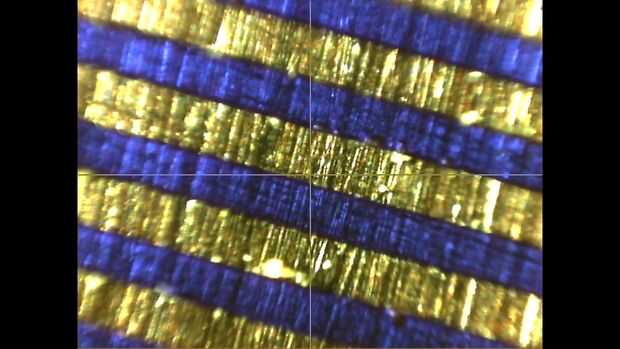

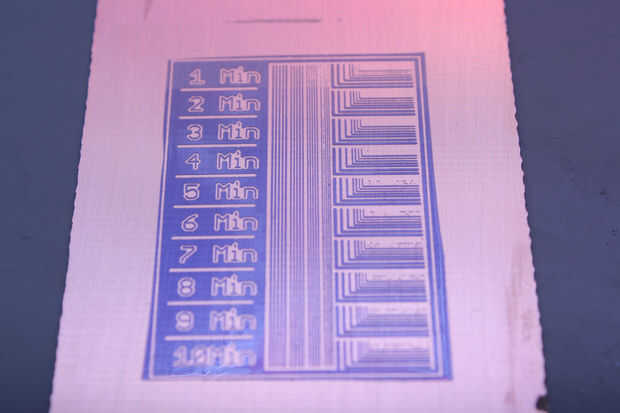

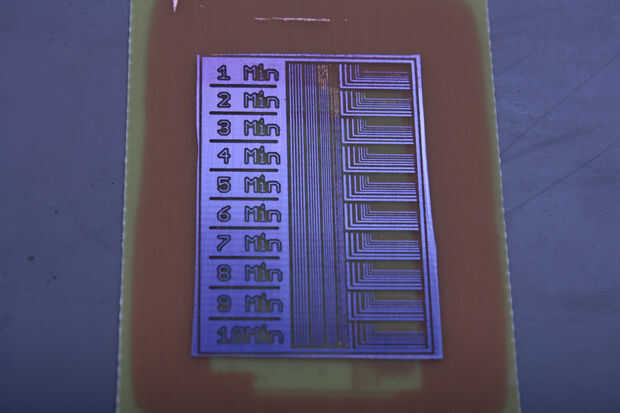

El primer diseño de Junta de calibración que hice fue una disposición rápida y sucia que hice sin pensar demasiado sobre ello. Pero yo quería saber lo que mi nuevo exposer era capaz de, así que hice uno mejor, esta vez con cuatro grupos de vertical traza, 7,6,5 y 4 mil con espacios de acuerdo. Observe que la resolución 5/5mil anunciada era del pensar original y diseño chapucero, que tiene una cuadrícula de colimación. Como muestran las fotos, esta red parece no ser necesario para lograr 5/5mil.
EDITAR:

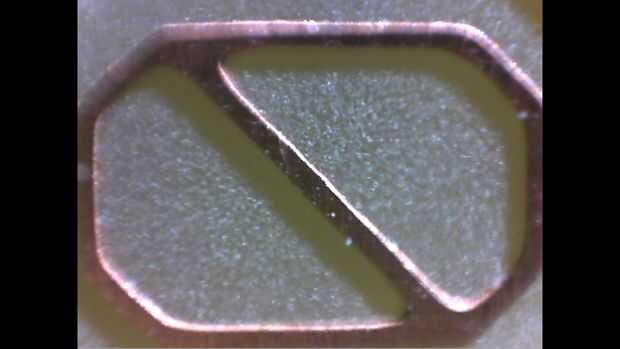

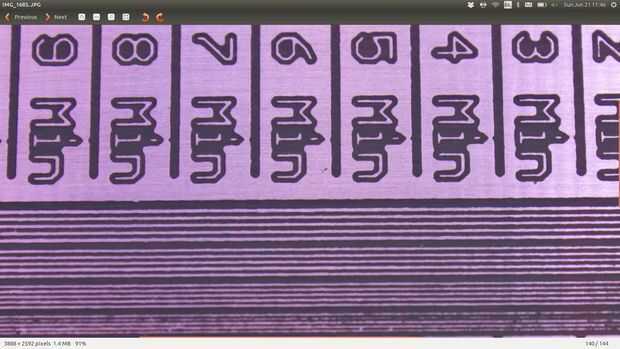

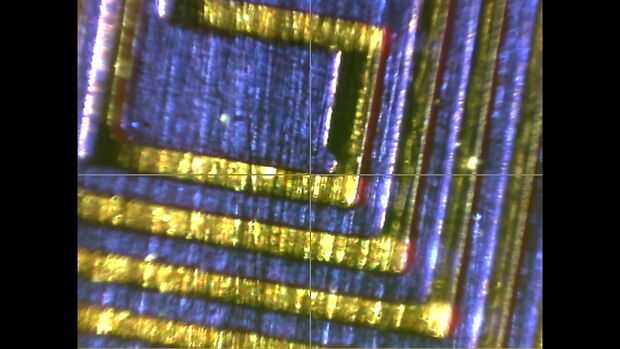

Hice otra calibración diseño, que había expuesto en la película, una vez por todas saber lo que es. Bueno, ahora sé. Incluso con ilustraciones fotográficas reales 5/5 mil es lo mejor que es prácticamente posible. 4/4mil funciona, pero a ese nivel importa cada partícula de suciedad y mi laboratorio casero no está suficientemente limpia. No es como generalmente utilizo nada menor de 10mil de todos modos (excepto para ciertas huellas, obviamente), aun cuando tengo mis tableros hechos en una fábrica.

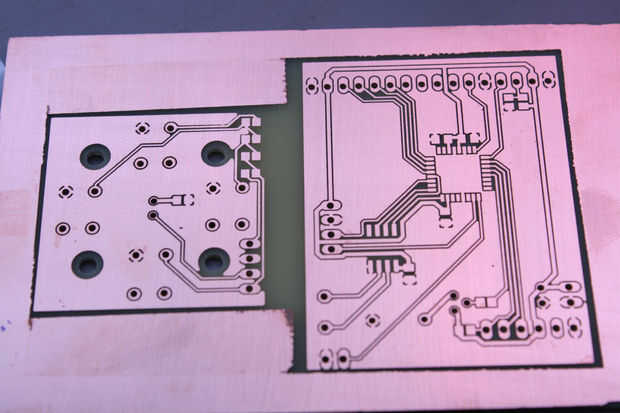

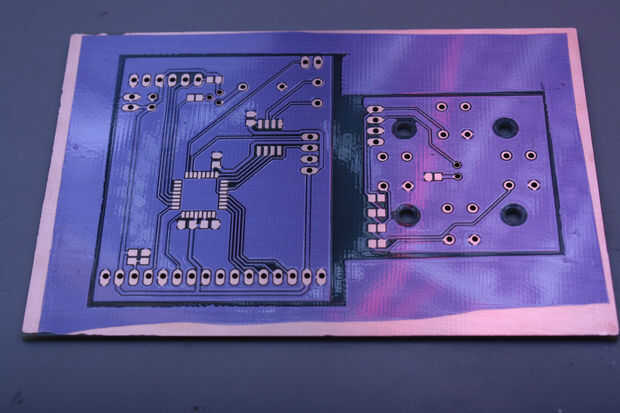

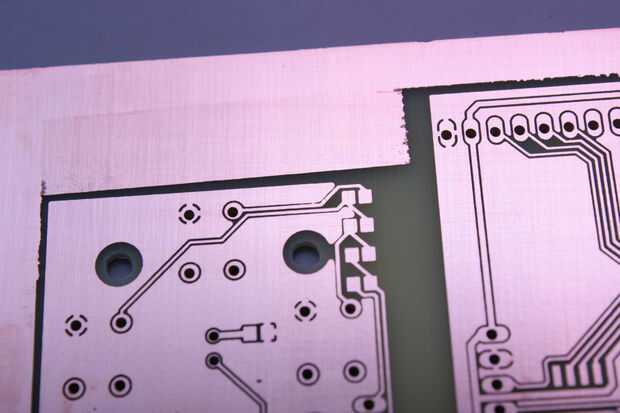

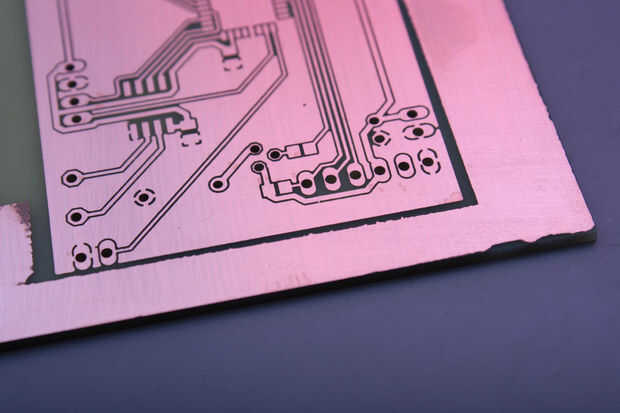

Por lo tanto, soy feliz con esto ¿cómo resultó? ¡ Por supuesto que soy! Una unidad de exposición de menos de 30 Euros que es capaz de funciones 5/5mil (y en teoría aún más), el único inconveniente es que no es tan aerodinámico como esas cajas de LED nuevo lujo, todo el mundo está construyendo ahora. Pero sin duda mucho más barato!
