Paso 5: Calcular el reflector y hacer una plantilla
Si esto no es lo tuyo, puede omitir este paso, porque lo hice por usted. :)
Para aquellos que quieran saber, aquí va:
Un reflector parabólico es una bonita forma de rayos paralelos en un solo punto de enfoque, pero también trabaja la otra manera alrededor.
Como habrás notado ya, los tubos de UV en el secador de esmalte de uñas no son sus tubos fluorescentes ronda regulares con un contacto en cada extremo como se utilizan en unidades de aficionado más comerciales.
Así nuestro reflector no es una forma regular de la parábola, sino dos superpuestas, en lugar de otro.
Aquí están las medidas de los tubos:
Diámetro del tubo = 11mm
Desplazamiento del tubo del centro = 7,5 mm
Total ancho de reflector = 110mm (la mitad del plano de exposición)
Deseado de coordinación = 12mm (hojas de unos 6mm entre la pared del tubo exterior y pared de reflector. Debería ser suficiente, como los tubos no muy calientes)
Para una parábola normal, sola que se traduce en estos valores:
Ancho de la parábola = 95mm
Foco de la parábola = 12mm
La ecuación de una parábola (incluyendo el foco) va como esto:
y = x ^ 2 / 4f donde x es la mitad del ancho o diámetro, f es la distancia focal y y es la altura que queremos saber.
Con nuestros valores enchufados, la ecuación se ve así:
y = 47. 5 ^ 2 / 4 * 12 = 2256.25 / 48 = 47

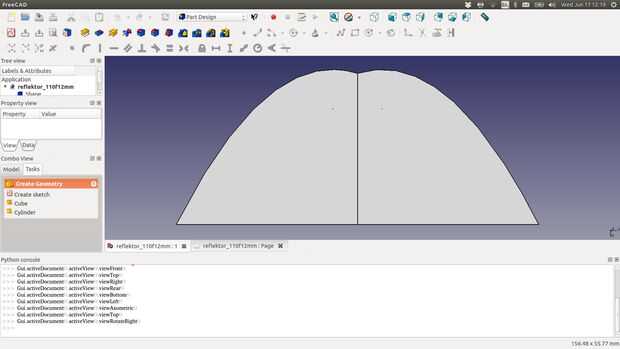

Tan nuestro y en x = 47.5 es 47. Ahora, todo lo que tenemos que hacer es trazar dos de estas parábolas y se les superponen 15mm aparte. Hay varias formas de hacerlo. He utilizado freeCAD, que probablemente no es la mejor manera de hacerlo, así que no entraré en él.

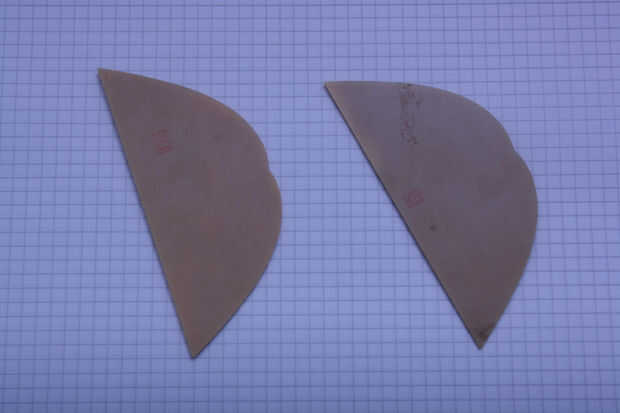

Una vez que tienes una representación gráfica de la forma de su reflector, todo lo que queda es encontrar una forma de transferir a un objeto físico, que se puede hacer por medio de un láser de corte, un molino CNC o la manera antigua con una sierras de marquetería y un montón de groserías. Recuerde que el material de la plantilla tiene que soportar el calor del cortador de alambre caliente.
