Hacer una amplia Lijadora/cepilladora de 28 pulgadas (3 / 13 paso)

Paso 3: Construcción de la cubierta media

La cubierta media para apoyar la cubierta ajustable de lijado es el siguiente paso.

Esta cubierta fue construida con tablas de pino de 1 "x 6" - pegada y atornillada - al igual que la base.

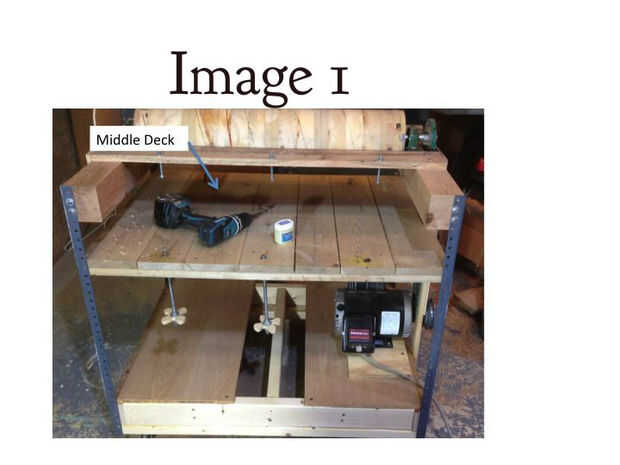

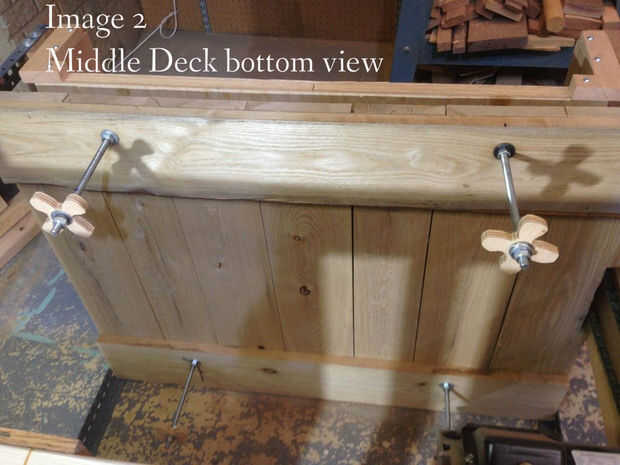

La primera foto de este paso es la parte superior de la cubierta y la segunda foto es mirando la parte inferior de la cubierta. La cubierta intermedia es donde la varilla roscada de 12" se utiliza para ajustar la altura de la cubierta de lijado.

1. Haciendo referencia a los dibujos de powerpoint, iniciar la construcción de la cubierta media de 2-37" largo 1" x 6" tableros de corte.
2. A continuación cortar 2-28 1/4" largo 1" x 6" tablas y superposición en los tablones de 37".
3. Use una escuadra de enmarcar (si tienes uno) o usted podría medir un 3-4-5 triángulo (por ejemplo un 15 "x 20" x 25 "triángulo) para obtener la Plaza de tableros.

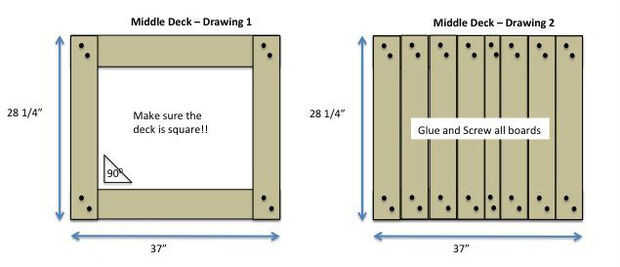

4. Una vez tengas las 4 juntas haciendo un rectángulo bonito como en el dibujo 1, encolar y atornillarlos.
5. Ahora cortar 6 tablas adicional 28 1/4" largo y extienda como se muestra en la figura 2. Nota: alternar las juntas en la cubierta de montaje. La Junta final - cerca del centro - tendrá que ser Ripeado para caber correctamente.
6. Una vez completada la cubierta media, es hora de instalarlo. Inicio mediante la reducción de 4 - 1 "x 1" soportes de hierro ángulo de 32" de largo.
7. Desde que usé previamente perforados ángulo de hierro, que tuve que taladrar los orificios para tornillos de montaje de mi. Si usted decide utilizar estantería ángulo como lo hice, no utiliza los soportes baratos 28 calibre - el acero debe de ser por lo menos 1/8" de espesor o la unidad entera se tambalea muy mal.

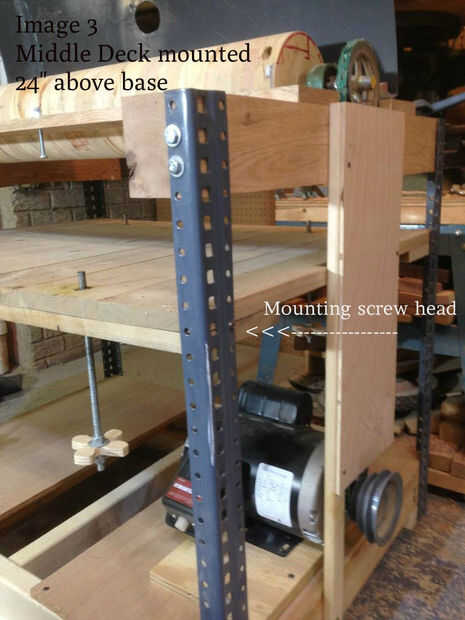

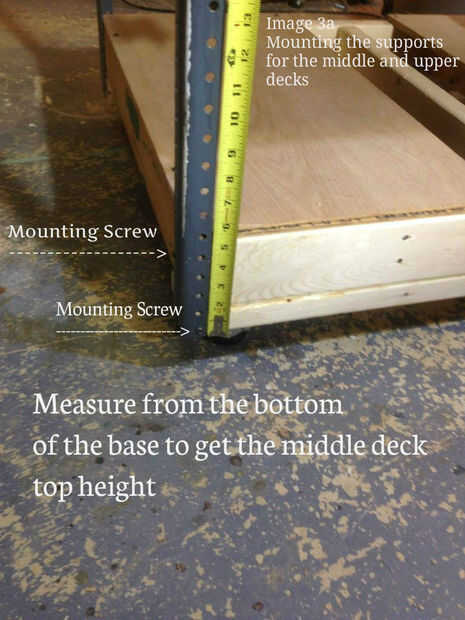

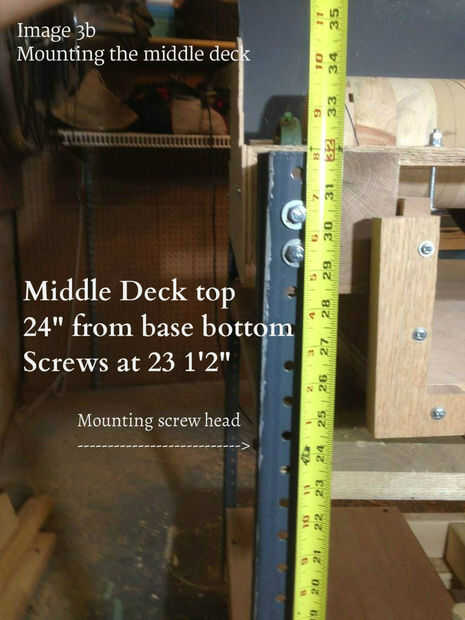

8. Si se utiliza hierro de ángulo (re: Foto tomada de internet)-decidir sobre lo que será la parte superior e inferior de las piezas de hierro de ángulo. En la parte inferior de todas las 4 piezas, perforar 2 - uno de 1/2" hasta y el segundo sobre 4" desde la parte inferior en diferentes lados. Una vez que estos agujeros se perforan, luego medir 23 1/2" de la parte inferior del hierro de ángulo y haga otra serie de agujeros para apoyar la cubierta intermedia (ver imágenes 3, 3a, 3b). Estos agujeros deben taladrarse con un 3/16" poco y los 1 1/2" cabeza madera tornillos arandela para tornillo todo juntos.
9. Empezar por el ángulo de hierro a la cubierta inferior de montaje. No apriete los tornillos de abajo apretado sin embargo - les dejo con aproximadamente 1/32" de espacio. Los soportes de ángulo de hierro necesitan ser un perpendicular de la base como sea posible - utilizar un cuadrado y antes de atornillar algo juntos. Ver imagen 3.

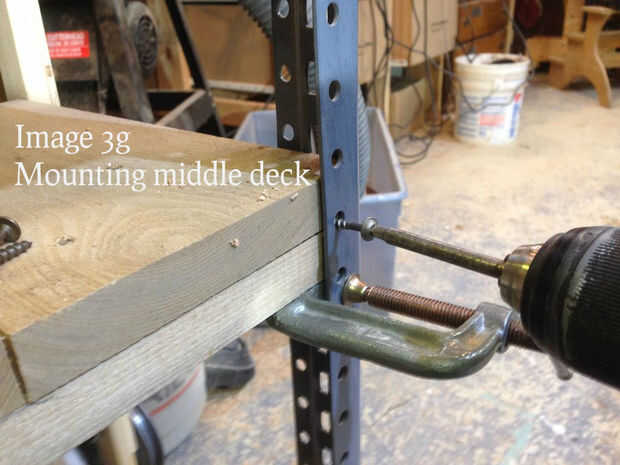

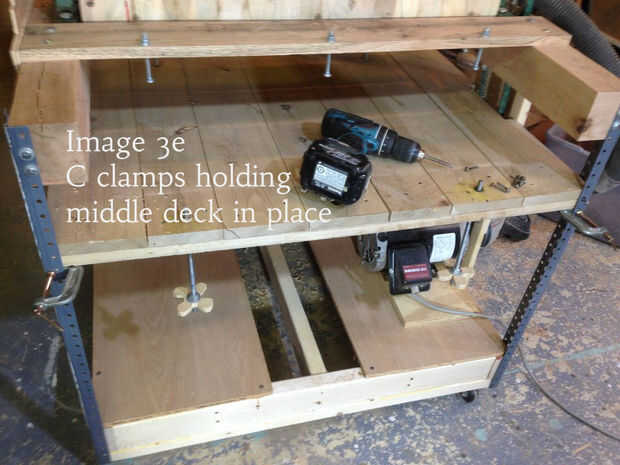

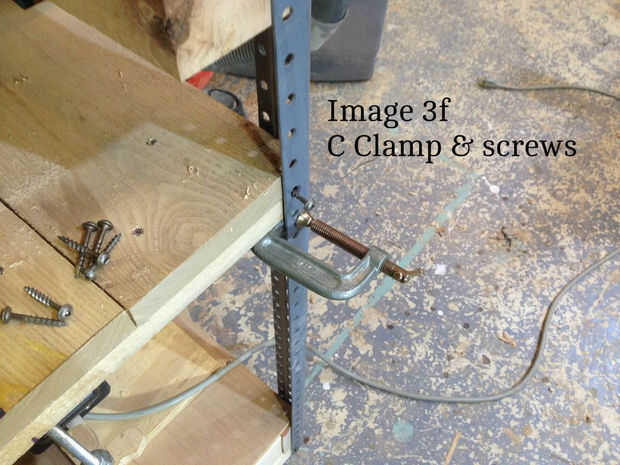

10. A continuación montamos la cubierta central. Usé algunas abrazaderas de tipo C en el ángulo de hierro para soportar la cubierta media (ver imágenes 3d, e, f, g) hasta que tenía todo en su lugar y estaba listo para atornillar firmemente.
11. Una vez que se monta la cubierta media, pero antes de apretar todos los tornillos de ambas bandejas abajo bien, Compruebe la escuadra con la cubierta inferior - use una escuadra y gire la cubierta media hasta que esté tan cuadrada como sea posible.
12. El siguiente paso es instalar las varillas de reglaje de altura de la cubierta ajustable.

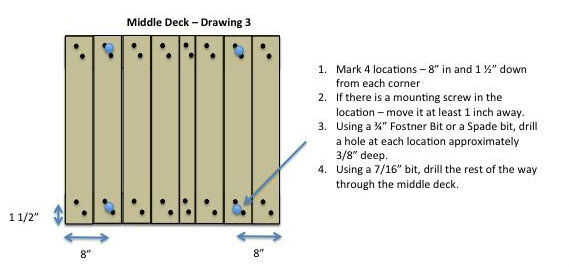

13. Empezar marcando 4 puntos en el cubierta (se indica por los puntos azules en el PowerPoint dibujo 3) 8 "x 1 1/2" en desde la parte delantera y trasera de la cubierta. Si uno de los tornillos de montaje es de la forma, moverlo.

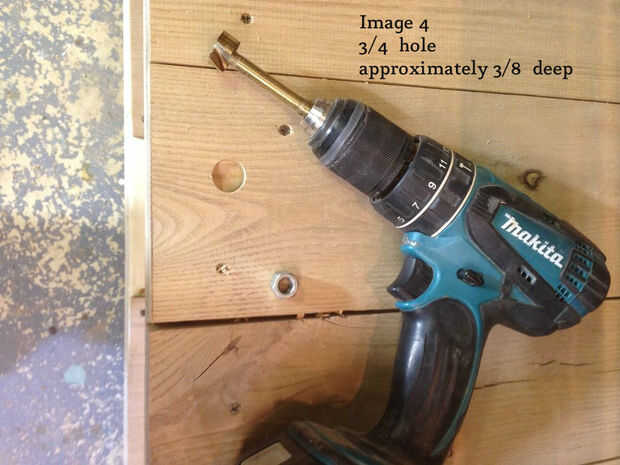

14. Usando un 3/4" Fostner o una azada de broca, perfore un agujero ~3/8" profundo (imagen 4) - Asegúrese de que una de las tuercas para la varilla de 3/8" rosca encaja en el orificio al ras con la parte superior de la cubierta. ¡ No taladre la manera entera a través de la cubierta con esta broca!

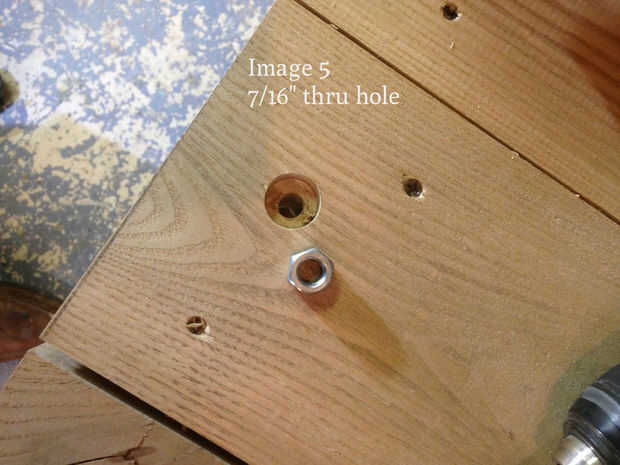

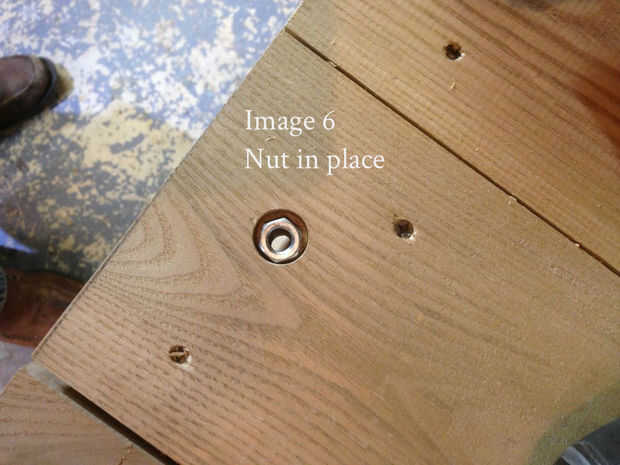

15. Una vez hecho el agujero de la tuerca, use un taladro de 7/16 broca para perforar el resto del camino a través de la cubierta (imagen 5 y 6).

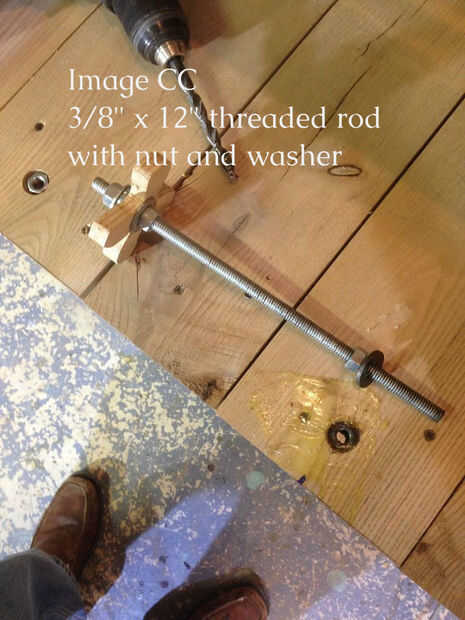

16. La siguiente cosa a hacer es cortar la varilla roscada de 3/8" 12" de piezas y del hilo de rosca una tuerca y una arandela abajo de la barra de aproximadamente 1 1/2 pulgadas (como se muestra en la imagen cc).
17. Ahora viene una parte difícil - montar la tuerca de ajuste de altura con epoxi.

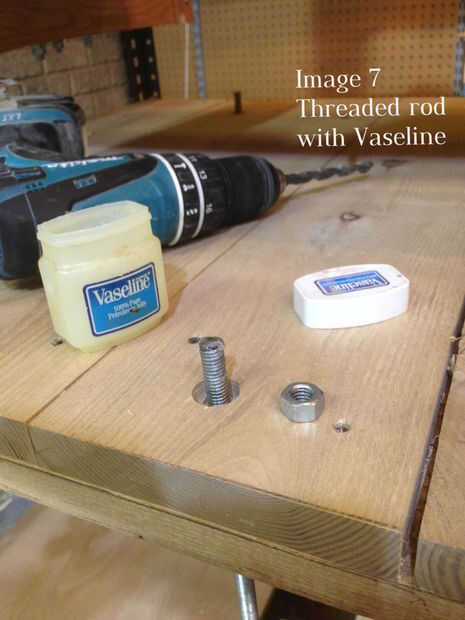

18. Tome la barra de imagen CC, alimentación de la parte inferior de la plataforma del media. Ahora tome un poco de vaselina o grasa y la capa de la barra - no demasiado, pero los hilos deben estar bien cubierto (imagen 7).

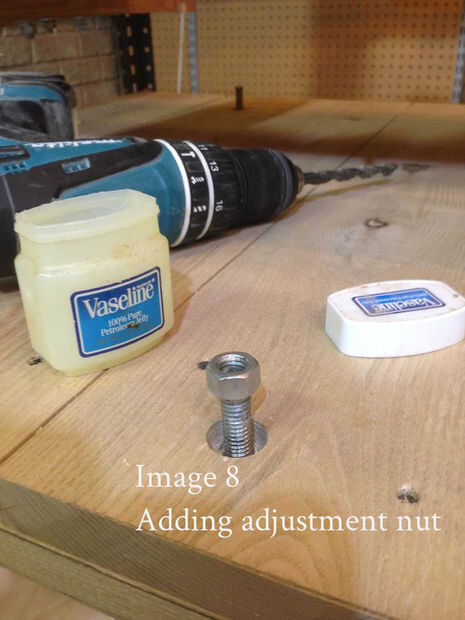

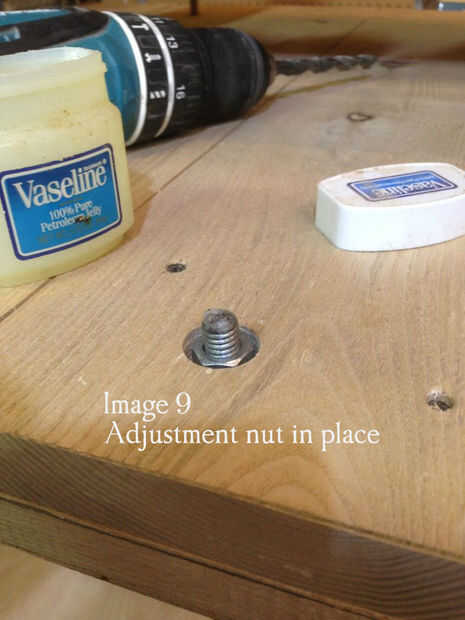

19. Limpie sus manos bien e hilo de rosca de la tuerca en la varilla roscada hasta que apenas se está pegando la parte superior de la varilla roscada a través de la superficie de la tuerca. Ahora con cuidado apriete la tuerca que está en la parte inferior de la cubierta media de la cubierta central. El objetivo es posicionar la tuerca superior y sujetarlo firmemente hasta los sistemas de epoxy. Verifique la tuerca superior de cerca para asegurarse de que no grasa contamina los lados de la tuerca (imágenes 8 y 9).
20. Repita el paso 19 para los orificios restantes de 3 ajuste.

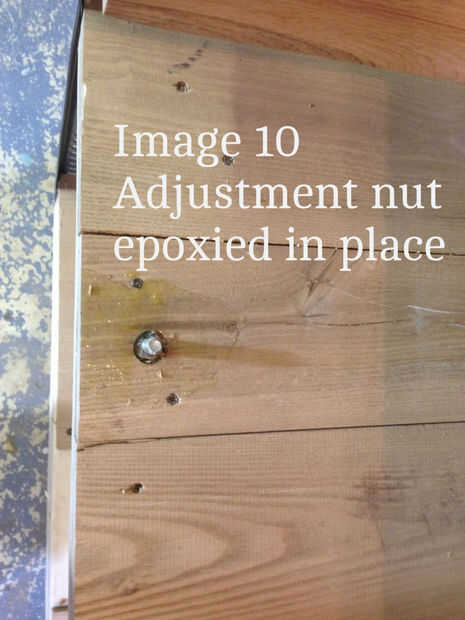

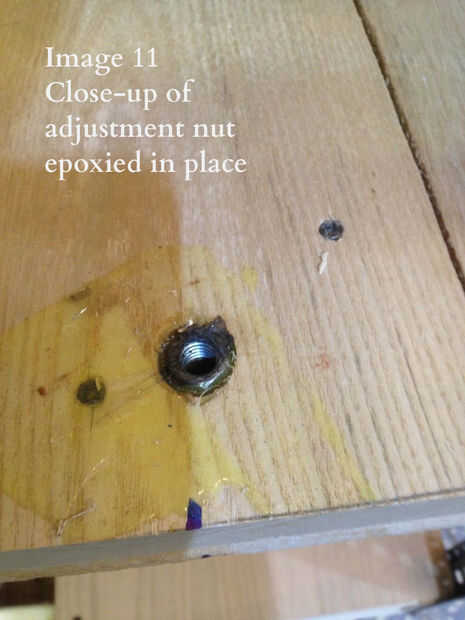

21. Una vez todas las barras y las nueces, mezclar algunos 5 minutos (o cualquier tiempo de curado que desee utilizar) y cuidadosamente rellene el espacio alrededor de cada tuerca con epoxy y deje que se cure (imagen 10 y 11).
22. Mientras que fue curado del epoxy, yo corte 4 pequeñas asas para la varilla roscada (imagen CC). Elige tu opción en el diseño - un círculo 2" de diámetro o incluso un 1" x 2" rectángulo de madera con un agujero de 7/16" en el centro funcionaría igual de bien.
23. Después de que el epoxi haya curado, quitar la barra de la tuerca de ajuste y agregue los mangos - hilo de rosca en una tuerca de 1 1/2" hasta la barra, añada una arandela, añadir el mango, añadir otra arandela y apriete todo el conjunto con otra tuerca (imagen CC).
24. El paso de media cubierta debe ser completado ahora.
