Hacer una amplia Lijadora/cepilladora de 28 pulgadas (5 / 13 paso)

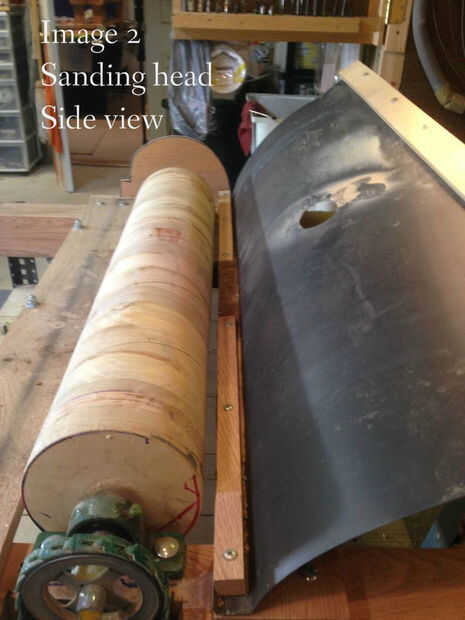

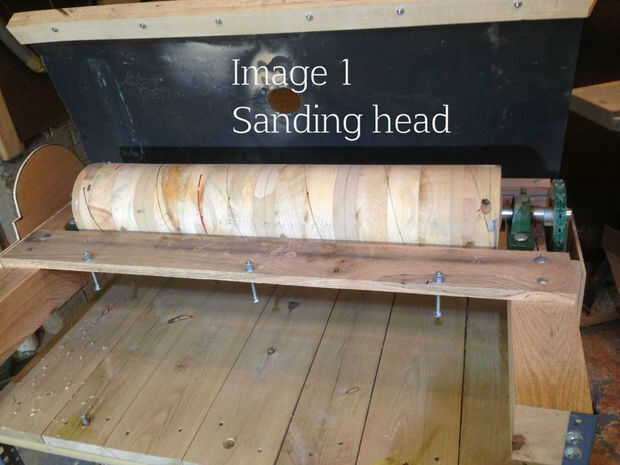

Paso 5: Construir la cabeza lijar

Ahora llegamos a la parte tediosa del proyecto - tenemos que hacer los 6 1/8" discos usados para el tambor de lijado. Utilicé una mezcla de madera de sobra así que ahorrar algo de dinero - si tienes stock mayor a 6 1/8" luego utilizarlo. Si no, usted podría conseguir varios 2 "x 8" x 8' tablas de pino o varios 8" a 10" ancho tableros MDF utilizados para los estantes. Lo importante es conseguir suficiente material que puede apilar discos suficientes sobre cada nutria para hacer una torre de discos 30" alto que realmente cometí un par de extras en caso que me cagué los pasos de corte o perforación.

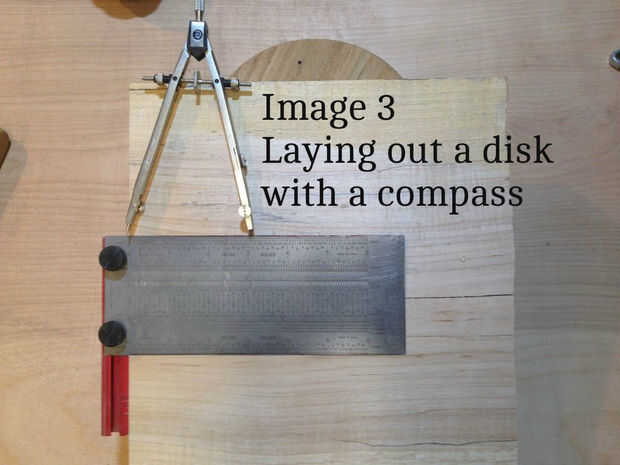

1. Iniciar este paso estableciendo un compás en 3 1/16 de pulgada (esto le dará un círculo de 6 1/8") - imagen 3.

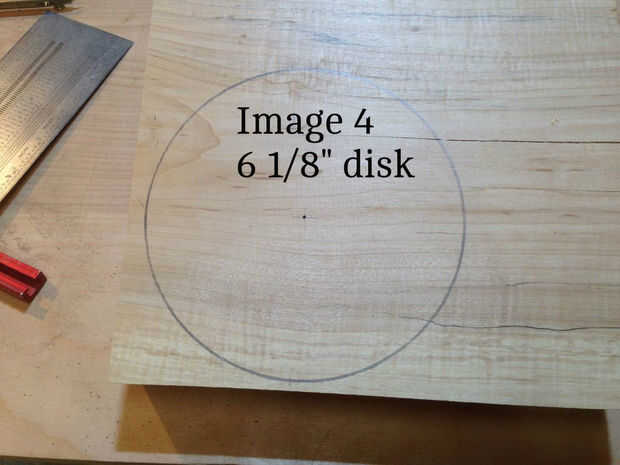

2. Coloque la madera que va a utilizar para los discos y con una lezna, punzón o punzón para hielo, marque el centro de cada círculo previsto (imagen 4). Asegúrese de que esto es una buena marca porque este centro es donde se debe perforar un agujero más adelante y estropear esto hará que se taladre el agujero del centro (no una buena cosa).

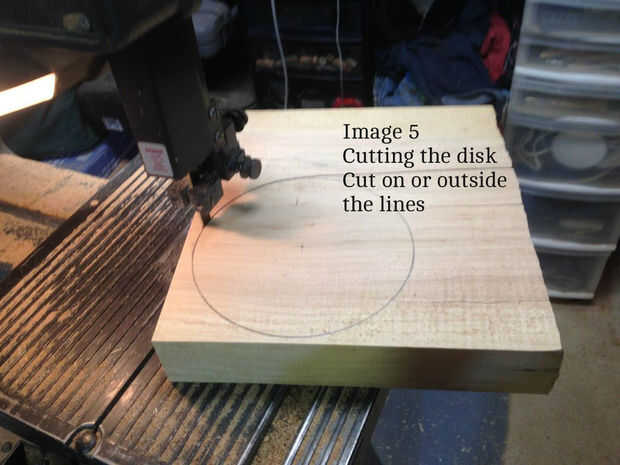

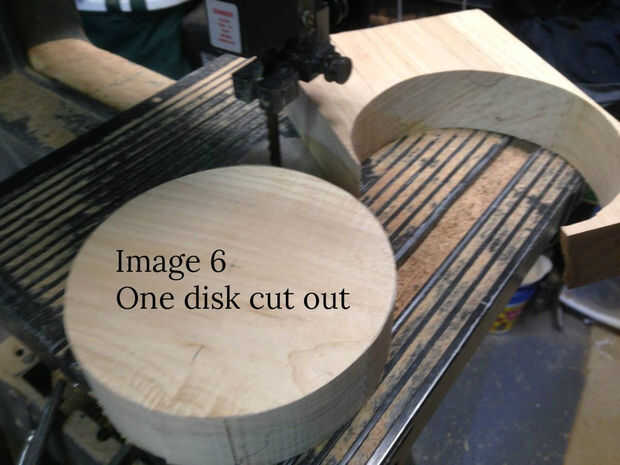

3. Utilizando la brújula, empezar a hacer círculos en la madera y cortes los círculos (imagen 5). Durante el corte, estancia para el centro o hacia el exterior de la línea - no ir dentro de la línea (imagen 5,6).
4. Una vez usted puede hacer una pila de discos de 30" de altura que han completado este paso.
5. Antes de comenzar cada agujero de la perforación, asegúrese de que la broca de taladro perpendicular (es decir, |_) a los discos. Un agujero ligeramente angulado dará como resultado el disco siendo torcido en el eje y afecta a los discos a cada lado de él. Esto es particularmente importante si se utiliza una mano taladro para perforar los orificios.

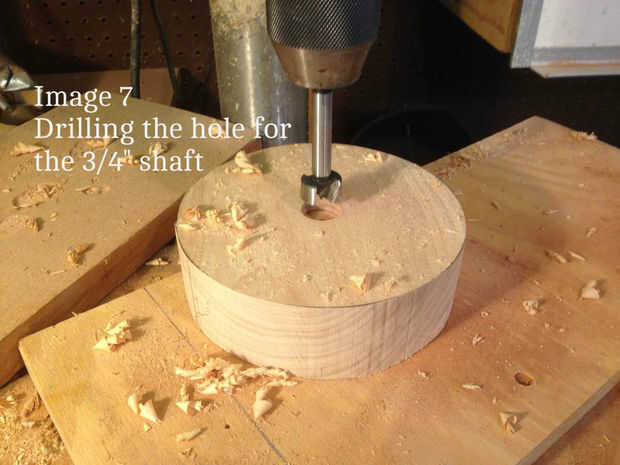

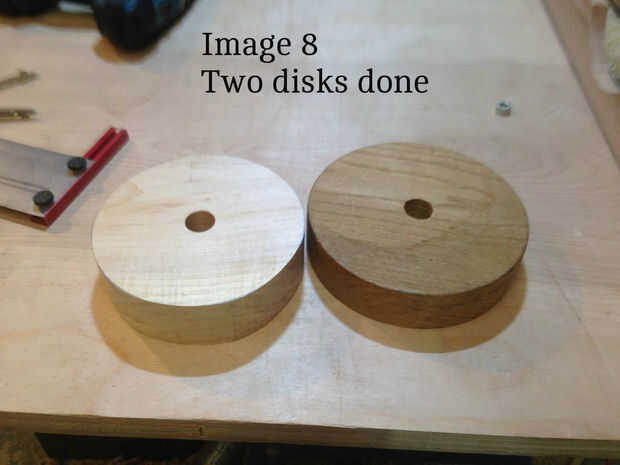

6. Usando un 3/4" broca (Fostner, espada o taladro de la torcedura) taladre un agujero en cada disco (imagen 7). Si utiliza una pala de bits Asegúrese de colocar un trozo de madera debajo del disco que es más grueso que la punta de la broca. También, si usted está usando una broca de pala, puede ajustar el disco antes de que inicie la perforación - brocas de pala tenían tendencia a coger la madera y girar como se completa el agujero.
7. Una vez que todos los discos han sido perforados, comenzar a resbalar sobre el eje para un ajuste seco. Si los discos de ajuste muy apretado en el eje omita los pasos 8 al 19, si están algo flojas entonces tienes que hacer los pasos 8 a 19.

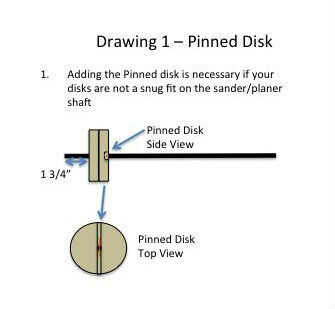

8. No tengo fotos de los pasos a seguir-por favor use el PowerPoint dibujo 1 como referencia
9. Measure1 ¾" desde el lado izquierdo del eje y
10. Colocar el primer disco y utilizando la técnica de fijación de C otra vez, deje el disco en la marca.
11. Tomar un segundo disco y cortar un surco totalmente por el centro del disco ½" amplia y profunda de ½"
12. Deslice el disco de corte en el eje y marca el eje de 3/16" de una pulgada hacia arriba desde la parte inferior de la ranura que sólo se cortan - representado por el punto naranja en el plano vista lateral.
13. Tomar todos los discos del eje y perfore un orificio de 1/8" a través del eje.
14. Encontrar un pedazo de metal 1/8" de diámetro de 4" de largo y usa como una clavija del eje (línea naranja en el dibujo de la vista superior). En realidad utilicé el 1/8" broca había utilizado para perforar el agujero.
15. Colocar la abrazadera C en el eje, deslice el primer disco en seguida de la segunda unidad de disco.
16. Deslice el pasador en el orificio del eje.
17. Usando masilla de madera, rellenar la ranura entera y deje secar.
18. Una vez seca la masilla, lijar la cara del disco plano.

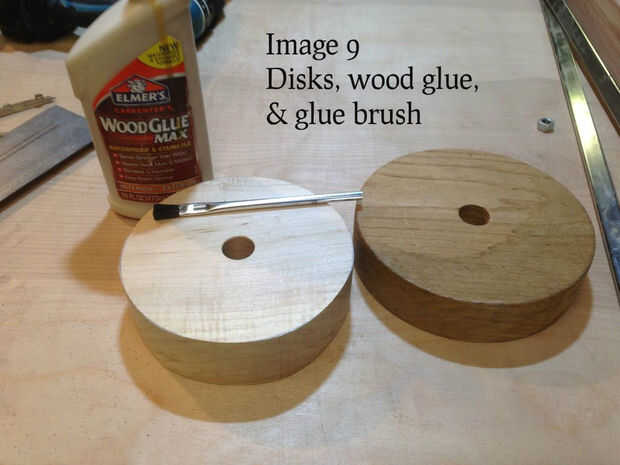

19. Retire la abrazadera C y disco flojo, capa de la parte posterior de los discos restantes con madera pegamento y deslice el disco de que retiró en y utilizar un par de abrazaderas tipo C para apretar los dos discos juntos. En una media hora Quite las abrazaderas tipo C de la madera.

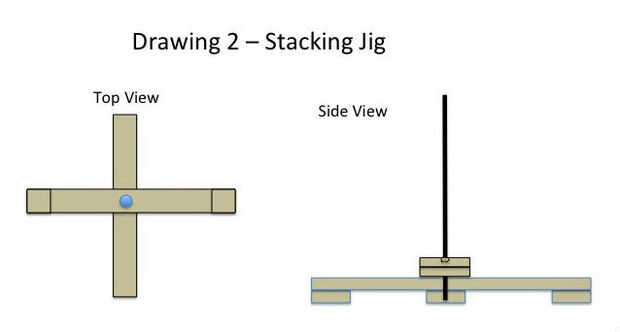

20. Para el encolado y apilamiento de los discos más fáciles, que hice una plantilla de apilamiento (dibujo 2) tomé un par piezas de 2 "x 4" madera de 12" de largo y perforar un agujero de 7/8" a través de ambos y se deslizó a la izquierda del eje en la plantilla (como se muestra en el dibujo).
21. Cubrir la parte superior del disco expuesta en el eje y deslice el disco siguiente bajar el eje. Repita este paso hasta que sólo una izquierda del disco - no poner pegamento en el disco final.

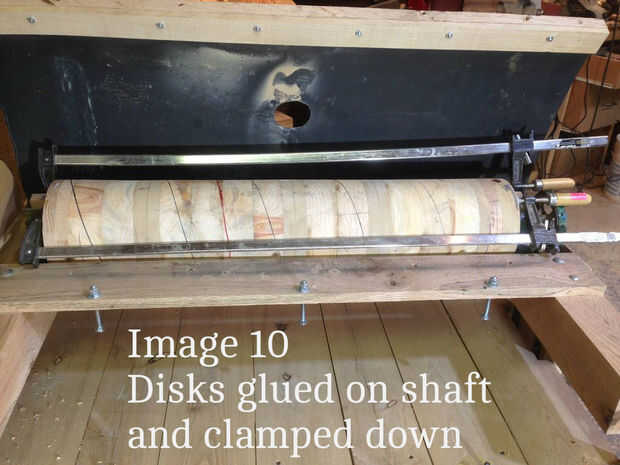

22. Deslice en y con pinzas de madera - al menos 3 si no 4 de ellos, fije el conjunto y que se siente durante la noche (imagen 10 es un ejemplo).
23. Se realiza la construcción de la cabeza lijar, todavía tendrá que nivelar la cabeza pero que no se puede hacer hasta después de que la cabeza se ha montado en la Lijadora/cepilladora.
