Hacer una amplia Lijadora/cepilladora de 28 pulgadas (6 / 13 paso)

Paso 6: Montaje de la cabeza lijar

Cerca de tener la parte hecho.

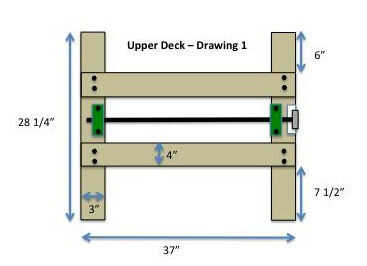

1. Comenzar deslizando los bloques de almohadilla sobre el eje y posicionamiento todo el montaje en la cubierta superior apoyo como hiciste en el paso 4-10-representado en el dibujo 1
2. Los bloques de almohadilla que compré cada uno tenían un tornillo con una cabeza hexagonal (Allen) en ellas.

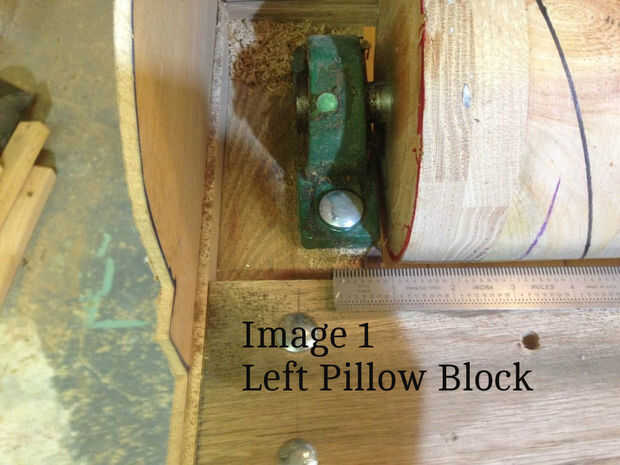

3. Puse el lado izquierdo al ras con el eje (imagen 1) y luego con cuidado coloca el lado del bloque de almohadilla para ser paralelo a la viga de apoyo izquierdo. Entonces tomé 2 de los 1 1/2" tornillos para madera había estado usando, añade una arandela a cada uno y con cuidado los apretó hasta mantener el bloque de la almohadilla en su lugar.

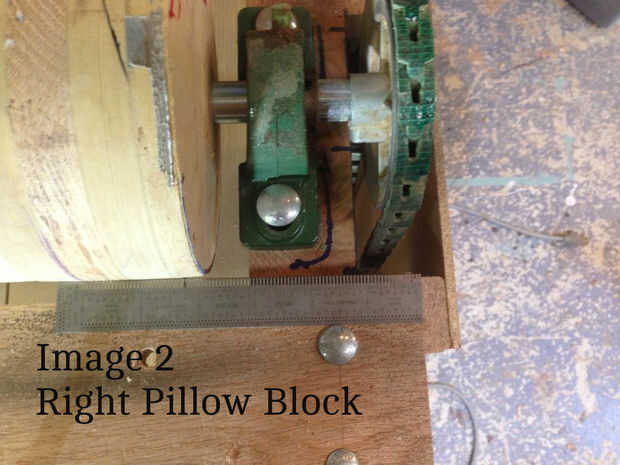

4. Entonces mover a la derecha y la posición del bloque de almohadilla de lado derecho (imagen 2), repita el proceso de madera tornillo y dar la cabeza lijar un giro con la mano a ver cuánto alineación todavía debe hacerse. Suponiendo que todo está muy bien centrado y alineado luego pasar al paso 6, caso contrario hacer el paso 5.
5. Si la alineación está desactivada, golpee con cuidado el eje derecha hacia delante o hacia atrás utilizando un pequeño martillo y un bloque de madera. No golpear el eje con el martillo - utilice el bloque de madera entre el martillo y el eje. Intenta hacer muy fina alineaciones ahora, así que golpear ligeramente - 1/64" puede ser que todos los ajustes necesarios para llevar a la alineación de decente. Tenga en cuenta también, la unidad se tambalea bastante mal hasta que la cabeza es lijar para que no gire rápidamente o el bamboleo puede causar problemas de alineación.
6. Una vez que la cabeza lijadora es en lugar y estás contento con la ubicación de los bloques de almohadilla, apriete los tornillos en los bloques de almohadilla
7. Quitar un solo tornillo para madera y usando un taladro de mano, haga un agujero de 3/8" a través de la viga de apoyo. Inserte el perno de carruaje de 6 "x 3/8", coloque una arandela, arandela y tuerca en la parte inferior de la viga y apriete la tuerca. Añadir una segunda tuerca y apriétela contra la primera tuerca para evitar que las vibraciones del temblor la primera tuerca floja.
8. Repita el paso 7 para los restantes tres lugares del bloque de almohadilla.

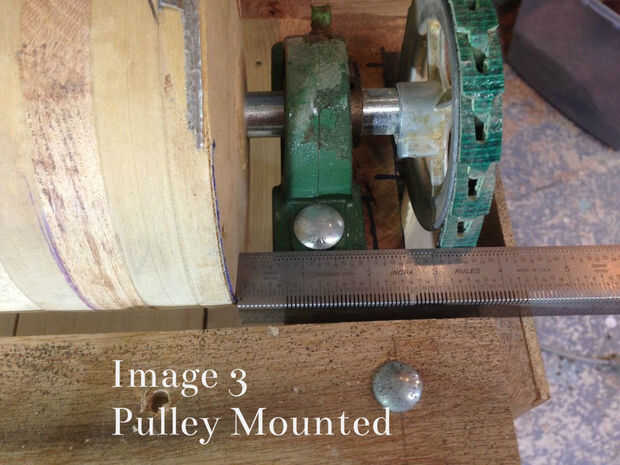

9. Montar la polea superior del eje y apriete el tornillo de ajuste (imagen 3).
