Hacer una bobina de Rogowski (2 / 5 paso)

Paso 2: La bobina de la bobina

Tomar el cable coaxial que se puede cortar. Cortar un extremo y el aislamiento negro, de aproximadamente 1 pie de ella. Te recomiendo pellizcarla con tijeras y corte latteral. Hay que ser una trenza de cobre debajo de eso, todo cortado, excepto un poco al final (un lado de la bobina se conecta a este). En el otro lado, tira el aislamiento muy poco, para algunos el cobre sólido está mostrando.

Uno de los extremos del alambre sobre el conductor sólido de la soldadura y enrolle el cable mientras que el cable es recto. Es importante que el alambre firmemente la herida. Una vez en el otro extremo (mantener algo de espacio, cerca de.5-1 "al final) y silder el cable con la trenza de cobre. Envuélvalo con alguna cinta para asegurarse de que permanece. En este punto, se puede termo retráctil la bobina entera (recomendado), pero no es necesario. Doble el extremo sobre y pone en el cable, en forma de bucle. Llevar el extremo de la bobina y el comienzo (Dónde está el alambre real) tan juntos como sea posible. Esta cinta en lugar (o termo retráctil).

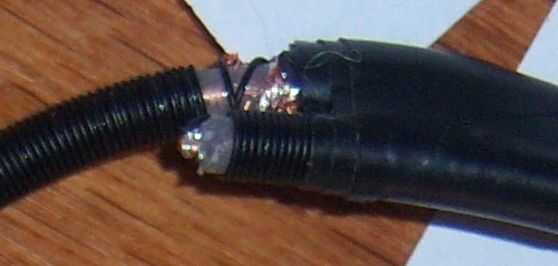

Esta foto no muestra cómo ponerlo, lo pongo abit más cerca.

Mi bobina y más info: http://rp181.110mb.com/index.php?p=1_27'' '
