Hacer una bobina de Rogowski (4 / 5 paso)

Paso 4: prueba

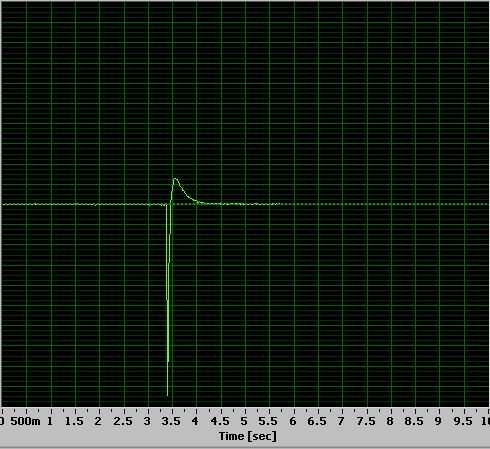

Pruebas antes de agregar integración: Si usted decide no integración, hacerlo. Conecte la bobina a la entrada de micrófono y abrir winscope. El plazo en 10 segundos y apague autotrigger. Un condensador, con el ánodo de corriente a través de la bobina del pulso. Si ves un spike, detenerla y zoom.

Si usted utiliza el integrador se muestra, no esto: Abra winscope y establezca la escala de tiempo menor. Coloque el gatillo solo, y poner el cursor cerca de 1/3 º desde la izquierda, levemente sobre el centro. El condensador a través de la bobina del pulso y ver si hay un pico. Si no hay uno, puede haber una multitud de problemas, deja un comentario y voy a intentar ayudar.

Tenga en cuenta que la dirección de pico no importa. Si yous desciende, y quieres que suba, sólo tiene el flujo de corriente al revés a través de la bobina.

Cuando realmente quiere grabar un evento, use audacity para grabarlo. Puede hacer zoom, ver la longitud del pulso, etc....
Mi bobina y más info: http://rp181.110mb.com/index.php?p=1_27'' '
