Paso 1: Dibujar la Base

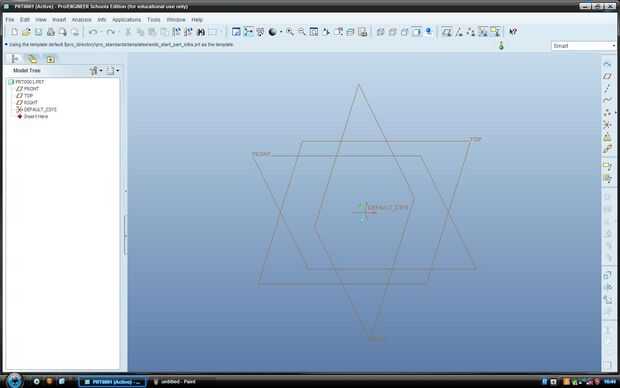

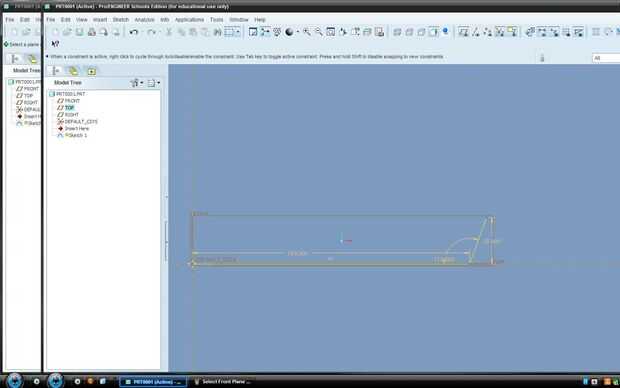

Dibuja dos líneas como se muestra en la imagen. Mina se fijan en 150mm (línea 1) y (línea 2) de 25mm con un ángulo de 110 grados. Esto le ayudará a hacer la forma general de la caldera.

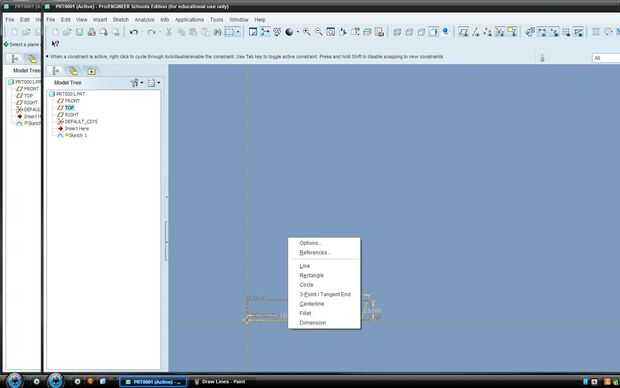

Click(RMB) a continuación a la derecha y seleccione ' eje '(Line 3), girarla hasta que quede horizontal. Una H roja aparecerá para confirmar esto. La distancia entre esta línea y la línea 2 va a determinar es la altura de la base de la Hervidora de agua. Me puse a mina a 200mm.
A continuación, seleccione la herramienta spline de la derecha (línea ondulada) y trazar una línea (línea 4) desde el extremo de la línea 2 hasta el punto donde la línea 3 se une con el eje y. Botón central del ratón (MMB) para anular la selección de la herramienta.

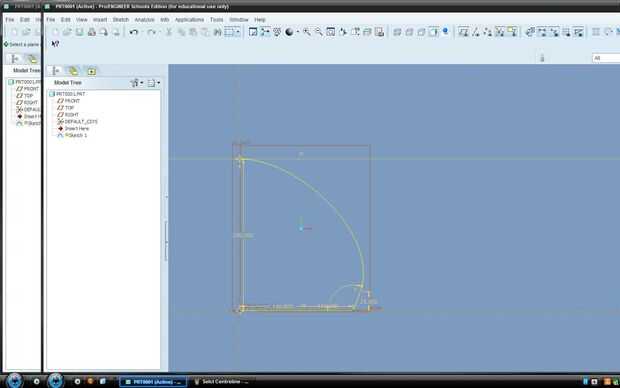

A continuación, utilice la herramienta tangente para hacer la curva. Para hacer la curva, primero haga clic en la parte superior de la línea 4 y punto cercano en la línea 3. Repita el proceso en la parte inferior de la línea 4 con línea 2.
Asegúrese de que usted unirse a la línea 3 en el extremo izquierdo de la línea 1 (hace que la línea 5).
Pulse la marca azul para confirmar y salir del modo de dibujo.

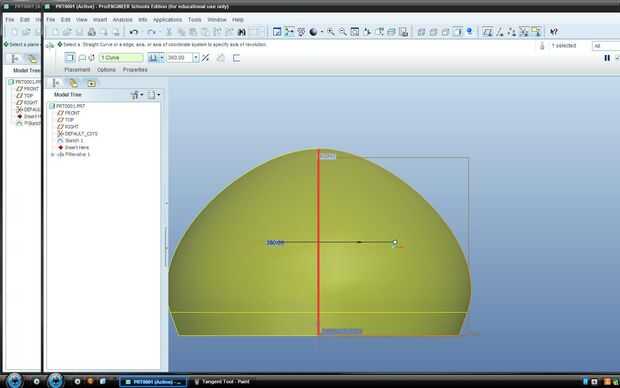

Luego necesitas utilizar la herramienta de revolución para hacer boceto 3D.
En primer lugar, seleccione la línea 5 y haga clic en el botón de girar.
Pulse la marca verde para confirmar su giro.
Ahora tienes una base para su caldera.
