Hacer una caldera usando CAD (2 / 2 paso)

Paso 2: Dibujar la manija

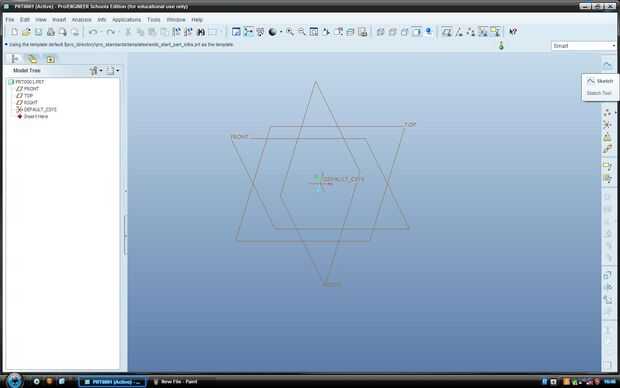

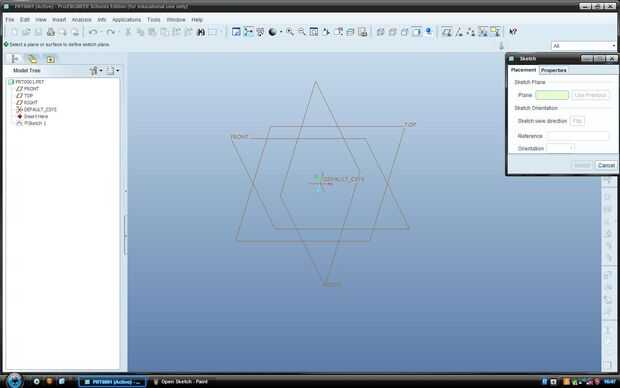

En primer lugar, usted necesita para comenzar un dibujo en el plano de referencia frontal como lo hizo en el paso 1.

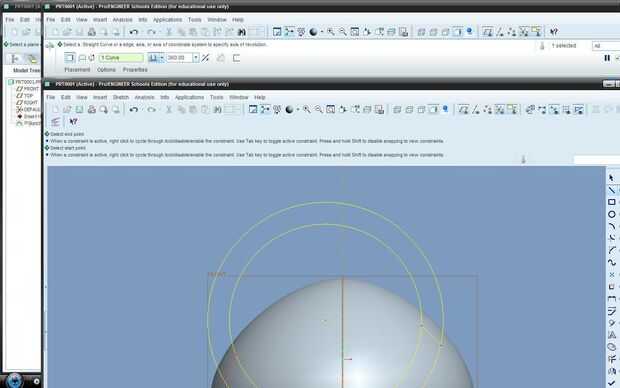

A continuación dibujar dos círculos que hacen forma de mango.

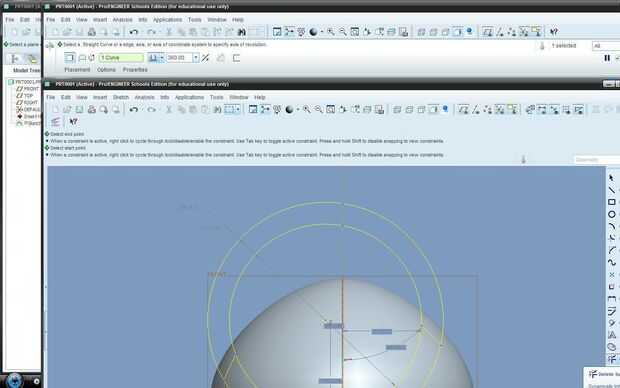

Entonces usted necesita dibujar dos líneas entre los dos círculos - una a cada lado.

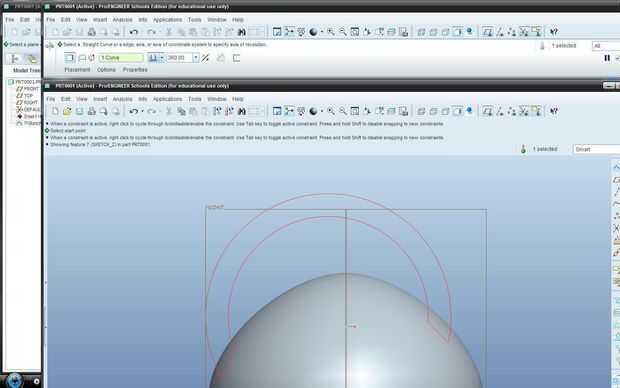

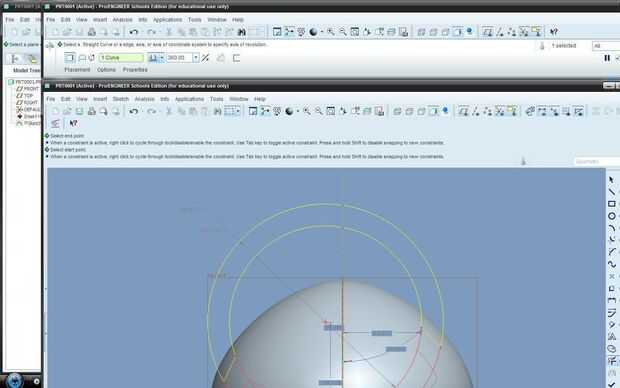

Después de esto, necesita utilizar la herramienta segmento de borrar para quitar el resto de los círculos que están por debajo de las dos líneas.
A continuación, OK el bosquejo y encontrar el botón de extrusión en la barra de herramientas derecha.

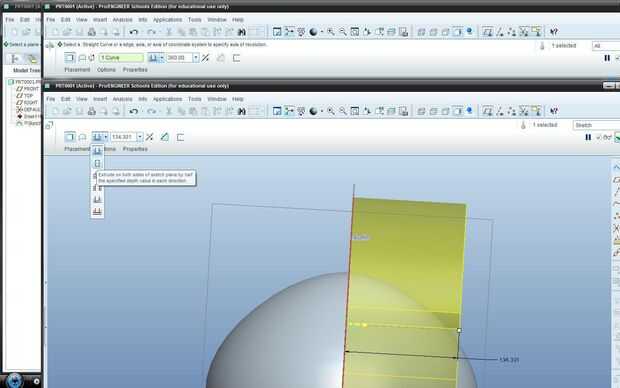

Haga clic en el botón extruir. Esto hará que una protuberancia que sobresale en el sitio del dibujo 2D. Necesitará ajustar esto para que la extrusión sale igualmente de ambos lados. Puede hacer esto seleccionando el menú desplegable de la barra de herramientas de extrusión en la parte superior de la ventana. Haga clic en la segunda opción en el menú desplegable. Esto creará una extrusión igual que estará alineada con el cuerpo de la caldera. Puede ajustar el tamaño de la extrusión haciendo doble clic en la medida que surge de la forma.

Ahora tienes un cuerpo de caldera y mango que se puede ajustar a sus preferencias.
