Paso 5: Construcción de los electrodos
papel carbón

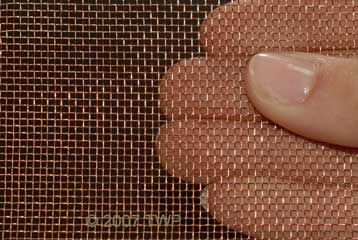

Muestras de malla de cobre de TWP Inc.
Casi cualquier malla de metal conductora como la malla de la ventana. Estoy particularmente emocionado por investigar el papel de malla galvanizada de acero y zinc. Los electrodos MFC más eficientes usan un platino muy caro o un catalizador de titanio. Sin embargo el zinc es tan estrechamente asociado con la transferencia de energía efectiva que sea muy interesante.
En este caso ambos electrodos se construirá utilizando la misma tecnología, capas de papel con capas de malla de alambre. Las capas de papel son levemente más pequeñas en tamaño que las capas de malla. Alambre de cobre se suelda a la malla de alambre expuesto alrededor del borde.
Capas de malla de alambre deben colocarse en el exterior para contener el papel carbón y mantener la integridad de los electrodos en el barro o la arena. La Asamblea debe ser ajustada para asegurar buena conectividad entre el carbono y acoplamiento de capas más circulación de agua y medios de comunicación.
Aplicar soldadura generosamente alrededor del borde exterior para garantizar la mejor conectividad entre las capas.
Una vez que los electrodos se han reunido el acoplamiento del metal expuesto debe ser protegido con una buena capa de pegamento caliente.
Ahora se inserte los electrodos en las tapas para montaje posterior en el MFC.
Taladre un pequeño agujero en el centro de una de las tapas y un agujero más grande de 1/4" al lado. Pasar el hilo por el orificio dejando el electrodo para colgar donde de aproximadamente centrado en la jarra. Selle el orificio de alambre con pegamento caliente.
Pase una longitud de aire por el agujero lo suficientemente largos para llegar al fondo de la jarra de cátodo. Inserte la piedra del aire en el tubo y la Junta. Selle el orificio alrededor del tubo con pegamento caliente o epoxi.
Esta Asamblea se llama la tapa del cátodo y el electrodo.
Quite la tapa de la otra jarra. Pasar el alambre del electrodo del segundo a través de eso, también se colocan para que cuelgue aproximadamente en el centro de la jarra. La cultura de las bacterias alimentada por el vinagre debe prosperar en el agua de gaseado y no debería ser necesario enterrar el electrodo en el barro.
Ahora que los sub-ensambles parciales completos estamos listos para armar nuestro MFC y fuego para arriba.
