Paso 6: Unir la electrónica
Ahora es el momento de montar la electrónica en una carcasa. Puede utilizar una pequeña caja de cartón o de plástico; en este ejemplo estoy usando una caja de plástico estándar.

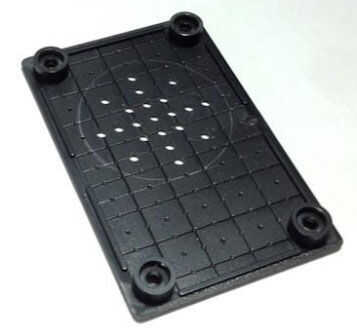

Usted necesitará perforar algunos agujeros para que el altavoz y luego conecte el altavoz por caliente pegar un cordón delgado alrededor del borde exterior del altavoz.

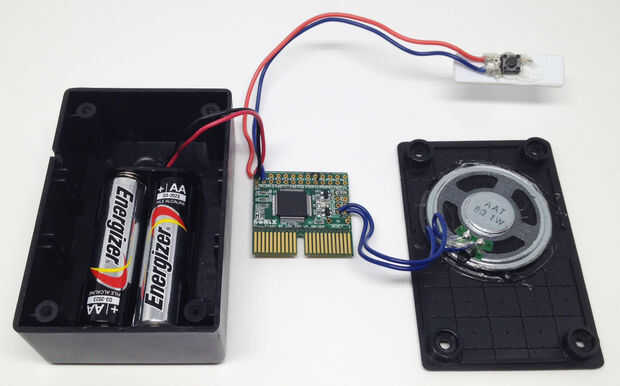

En este ejemplo estoy utilizando un portapilas AA 2 que caliente he pegado a la parte inferior de la caja.

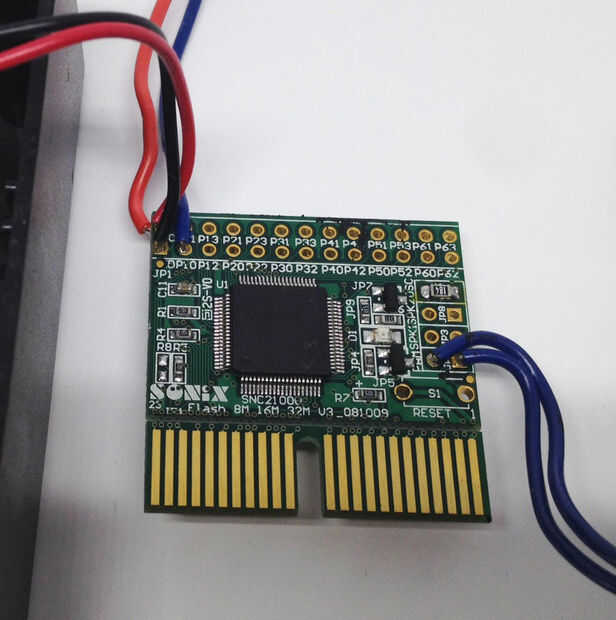

Los botones y el altavoz están conectados hasta la Junta del mismo modo que en la Junta de desarrollo en el paso 3:
1.) el altavoz está conectado a las pastillas PWM.

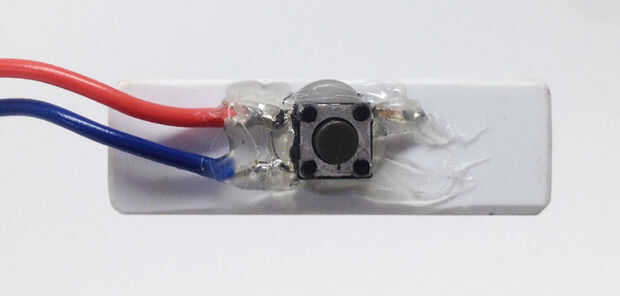

2.) un pulsador es conectado entre Vcc y el pin P1.0.
También es necesario conectar el positivo (+) de la batería a la almohadilla de Vcc y la punta negativa (-) a la tierra del cojín.

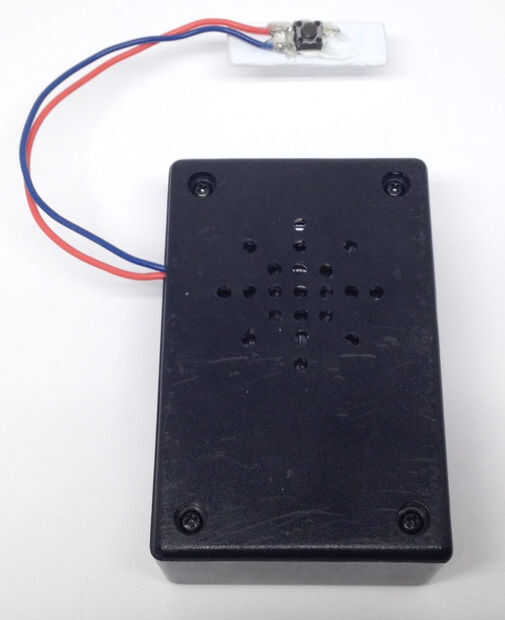

Finalmente, la Junta se coloca dentro de la caja y la caja se atornilla juntos para que todo esté seguro dentro. Corté una pequeña muesca en el lado de la caja para que los cables del botón pueden pasar a través.
