Hacer una diapositiva 3D estereoscopio y tirador Video (5 / 8 paso)

Paso 5: Montaje de los espejos

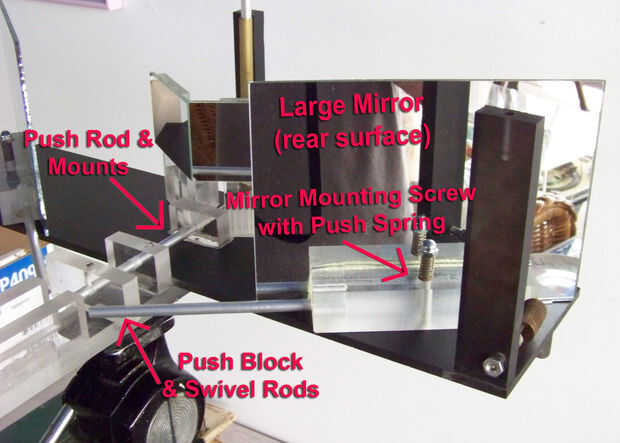

Para los bloques de soporte de espejo, revisé cuidadosamente el ángulo de 90 grados de mi canteador y hecho de una sola pieza larga para corte a longitud para asegurarse todos los espejos sería verdadera vertical montado. Los montajes del espejo pequeño tienen la base 1" además de una extensión gruesa de 1/4" para levantar a la altura necesaria. Solo se pegan los bloques de montaje hacia el vidrio de los espejos con un poco de pegamento del gorila. Te aconsejo Taladre los orificios de montaje antes de colocar los espejos, usando una prensa del taladro para que los agujeros son razonablemente exactos así. Los espejos grandes se montan con el borde inferior del espejo sentado directamente sobre la base, y los espejos pequeños se montan en la altura vertical adecuada para centrarse en los espejos grandes de 5 pulgadas de alto.

Para la colocación del espejo, imprimí el dibujo completo del CAD, pegadas a la placa inferior y utiliza un punzón para marcar la ubicación exacta de los espejos. Tenga en cuenta que el dibujo que se muestra es mi original está un poco maltratado y tiene algunas líneas al azar que deban ser ignorados.
