Hacer una diapositiva 3D estereoscopio y tirador Video (7 / 8 paso)

Paso 7: sobre el sistema de convergencia

Cuando haga mis pruebas iniciales, simplemente salí de los tornillos en los soportes de espejo grande ligeramente suelto y ajustar manualmente los dos lados por lo que las imágenes izquierdas y derecha parecen estar compuesto del mismo modo. Podría comparar las posiciones de los dos espejos a la placa base para mantenerlas más- o menos igual y encontró que esto era lo suficientemente exacto. Pero el proceso era torpe y finalmente añadí un sistema más conveniente para ajustar rápidamente los dos espejos grandes para la convergencia. Esta es la parte más complicada de lo que de lo contrario es un proyecto muy simple, realmente.

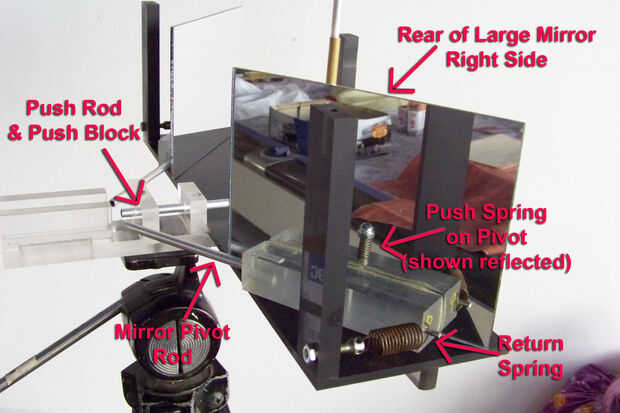

Hay probablemente muchas maneras que podría ser diseñado este control de convergencia, pero usé una pequeña leva en un eje que empuja una varilla de aluminio de 1/4 hacia atrás. En el extremo de la barra hay una pieza de plástico que se inserta en un par de barras de aluminio, que se une a cada uno del espejo grande monta. Los agujeros para estas barras se hacen también mejor antes de pegar los espejos en los Montes, y con mi sistema también hay pequeños agujeros para los pernos que se enganchan en los resortes de retorno. Coloque los resortes de retorno a los extremos exteriores de los montajes del espejo grande a tirar contra la leva, varilla de empuje y espejo varas. También usé pequeños resortes de empuje en el espejo grande de tornillos de montaje para que puedan moverse libremente pero permanecer plana contra la placa base.
