Hacer una diapositiva silba en el 123D diseño (4 / 9 paso)

Paso 4: Hacer el canal de aire

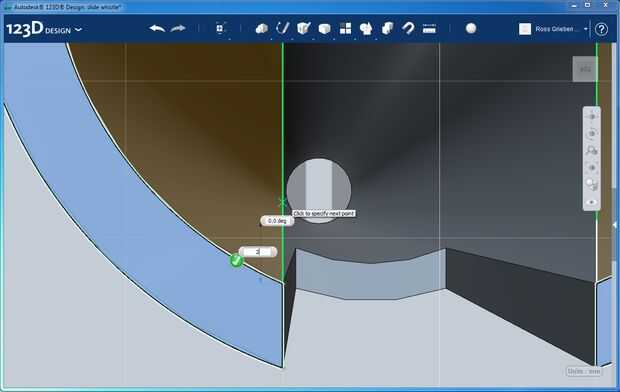

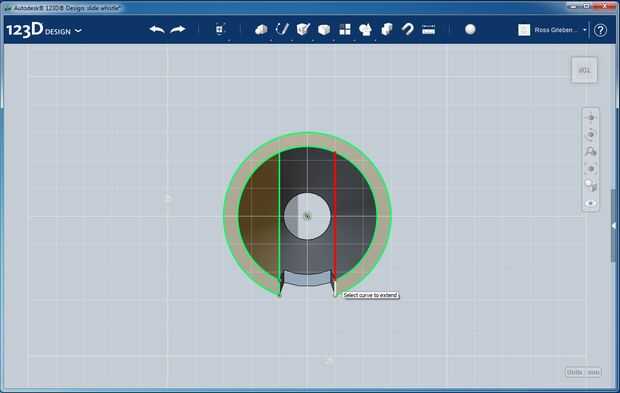

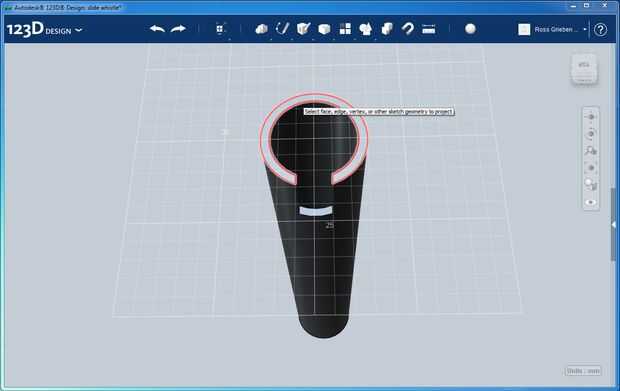

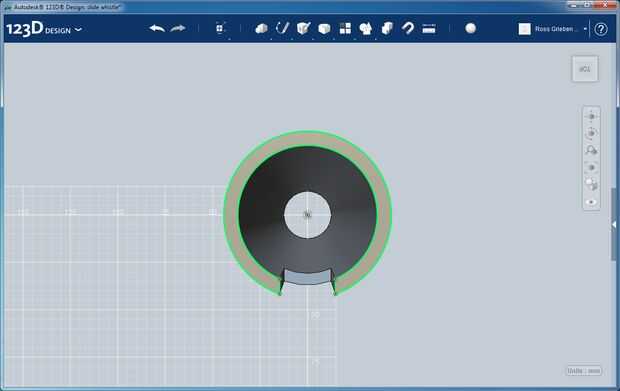

En el menú dibujo, seleccionar el proyecto. Haga clic en el extremo del tubo con el orificio fipple, luego rodar sobre la superficie hasta los bordes del tubo se destacan y haga clic en. Esto debe crear un esquema que describe el sólido tal como se muestra. A continuación, en el menú dibujo, seleccionar ampliar. Pasa el cursor sobre una de las dos rectas en el bosquejo que aparece una línea roja en el interior del círculo como se muestra. Haga clic para terminar la extensión y luego repetir para la segunda línea. A continuación, utilice la herramienta polilínea en el menú dibujo para dibujar una línea desde el borde de la línea recta que acaba de crear hacia el interior del círculo. Debe ser todo el ancho del tubo. La mía es 2 mm. Lo mismo para la segunda línea.

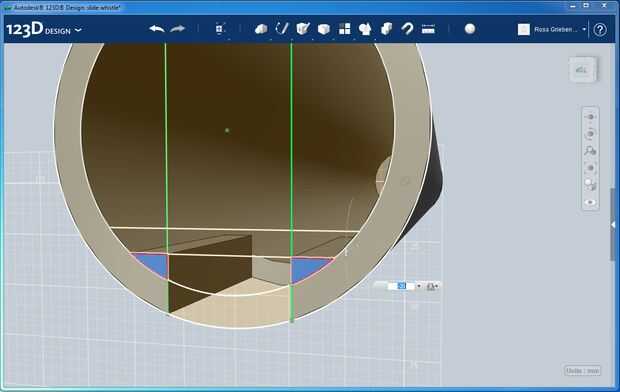

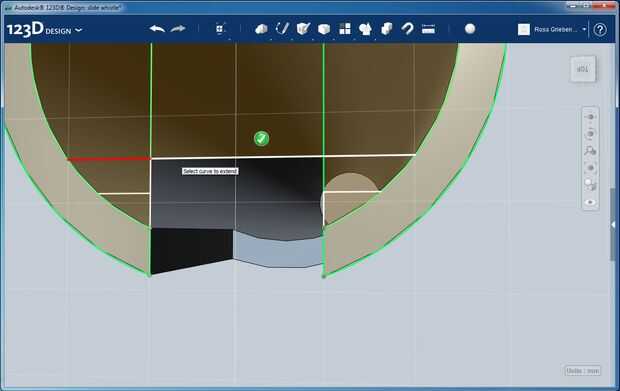

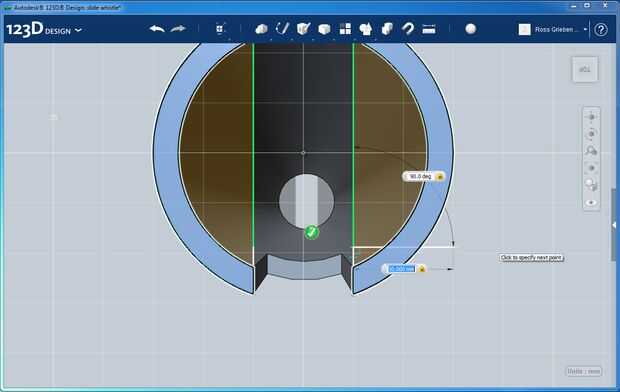

Dibujar un segundo par de líneas perpendiculares al extremo de las líneas pequeñas que marcó hacia fuera y que se extiende más allá del borde exterior del tubo como se muestra. Recorte el exceso de estas dos líneas de manera que se crea una pequeña figura triangular a cada lado con el tubo y las líneas perpendiculares que ha creado. Hacer una línea más en un lado de la figura en la misma línea larga utilizada anteriormente con las mismas dimensiones que el utilizado para crear la figura triangular. Desde el extremo creado por esta línea, dibujar un perpendicular de la línea reduciendo la brecha entre las dos líneas paralelas dentro del tubo. Seleccione la herramienta de extensión en el menú dibujo y utilizarlo para hacer el puente extender línea todo el camino por el interior del tubo como se muestra. También extender el borde paralelo de una de las figuras triangulares y los dos círculos para que los cuatro están intacto.

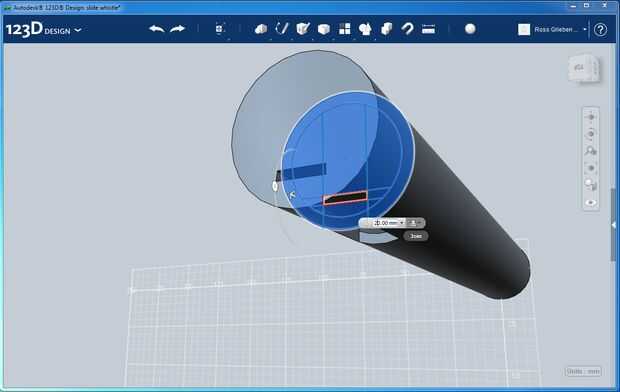

Haga clic en extruir y seleccione las dos figuras triangulares. Sacarlos como una "combinación" en el tubo para que termine en el borde del agujero del fipple. Final de la extrusión y seleccione saca otra vez. Esta vez seleccione toda la geometría excepto el rectángulo pequeño en el interior del tubo y sacar del tubo. Se trata del canal de aire en el cuerpo de la flauta. La mía es de 20 mm.
