Hacer una diapositiva silba en el 123D diseño (6 / 9 paso)

Paso 6: Haga la boquilla

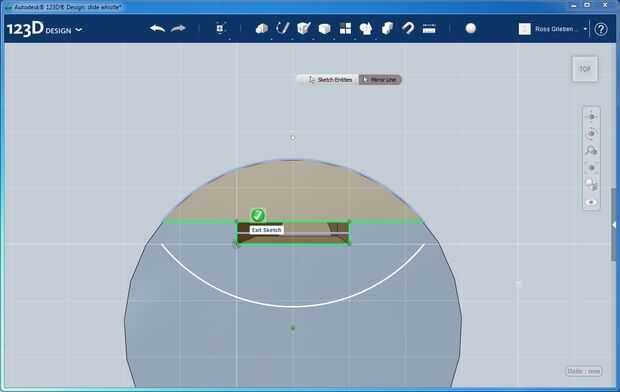

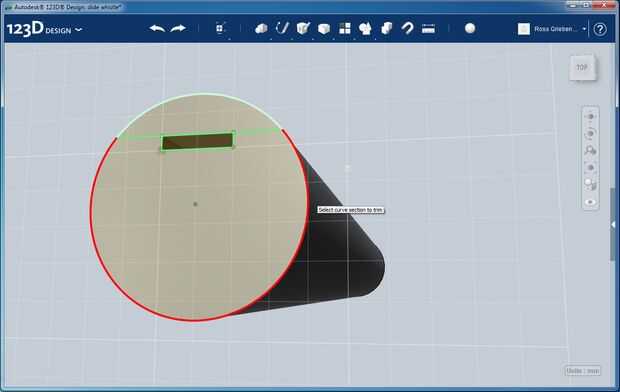

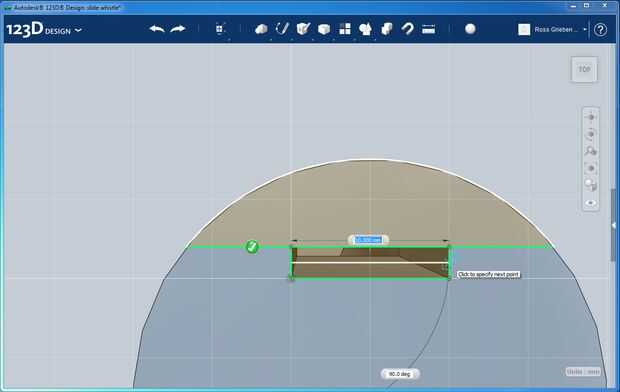

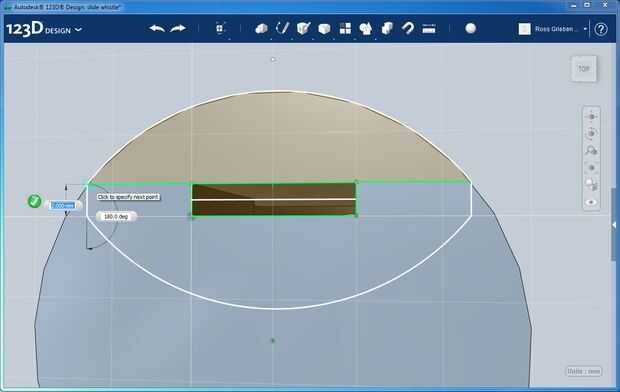

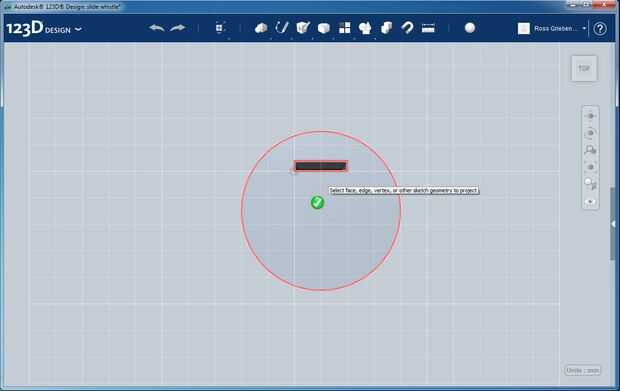

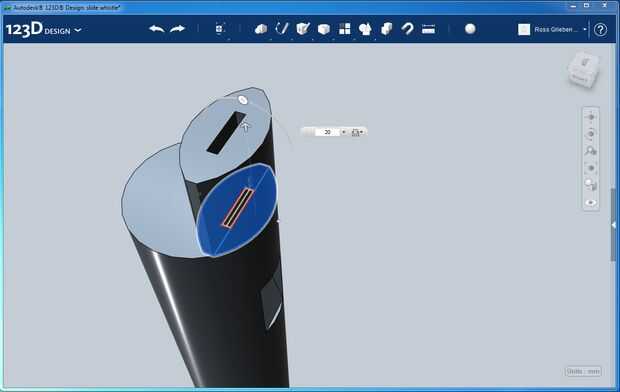

Proyecto toda la geometría de la cara exterior de la canalización del aire como se muestra. Extienda ambos extremos del lado largo del rectángulo más cercano el borde exterior como se muestra. Corte el arco más grande. Crear una línea que divide el rectángulo en la mitad de su canto largo. Seleccione el arco y se ciernen sobre el icono de engranaje. Haga clic en el icono de espejo que aparece. Cuando aparecen las propiedades de espejo, seleccione línea de espejo y haga clic en la línea que divide el rectángulo. Una copia del arco debe aparecer en el lado opuesto del rectángulo. Después de esto, acabado espejo. A continuación, dibuje un par de la línea que une los dos arcos en sus extremos. Finalmente, sacan la geometría resultante para crear la boquilla, la mina es de 20 mm de largo. Ocultar el bosquejo sobra.
