Hacer una diapositiva silba en el 123D diseño (7 / 9 paso)

Paso 7: Crear el doblador de la echada

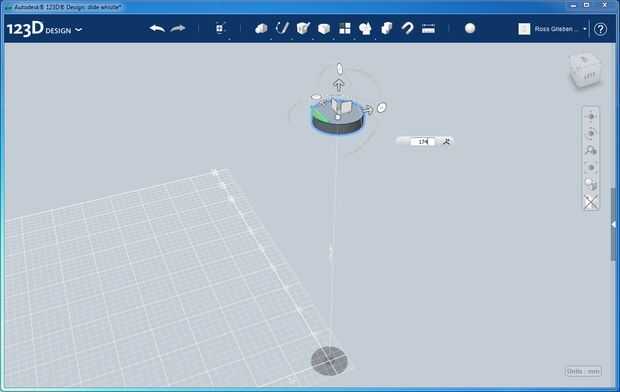

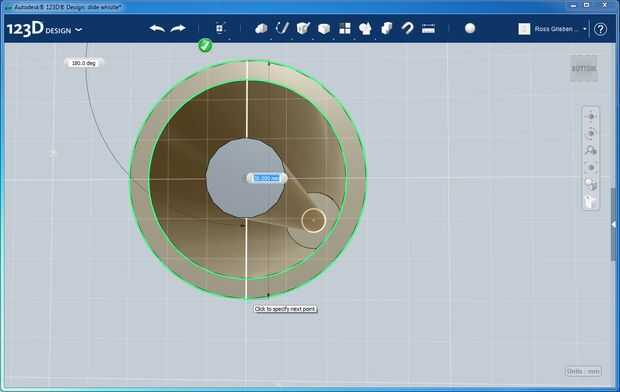

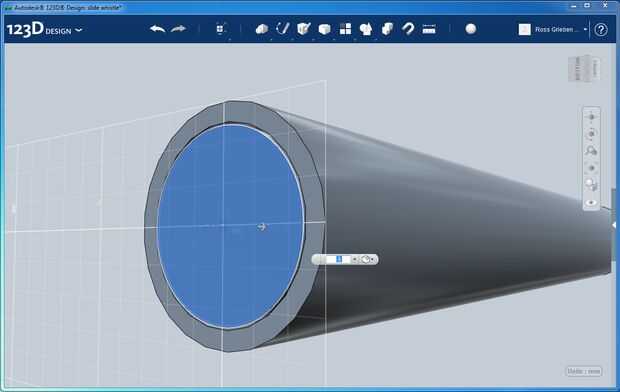

Crear un círculo en el extremo abierto del tubo muy levemente más pequeño que el interior radio del tubo. Mina tiene un diámetro 1 mm menos. Cómo apretado este círculo puede ser el tubo depende de la tolerancia de modelado de la impresora 3D que vas a utilizar. Sacar este círculo en el tubo, esta protuberancia es 5 mm en mi modelo. Zoom más allá de esta protuberancia por lo que está viendo el interior del tubo. Proyecto de la geometría de la cara formada por la parte posterior del orificio del fipple como se muestra. A continuación, ocultar el tubo sólido para ver sólo el bosquejo del fipple y y sólida creada en este paso. Mover el sólido cilíndrico para que casi toca el bosquejo del fipple, entonces ocultar el dibujo y hacer visibles los sólidos.

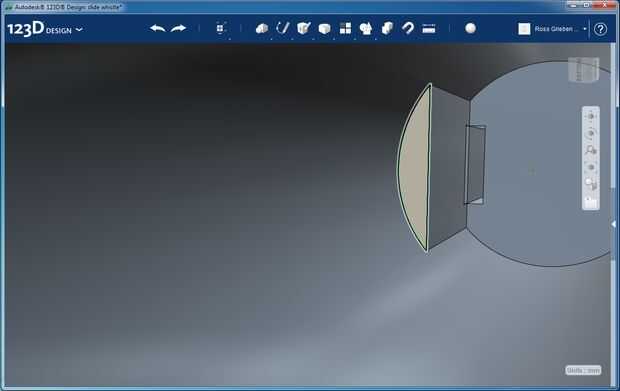

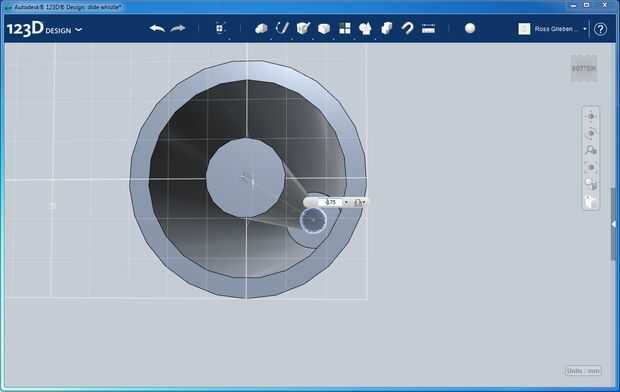

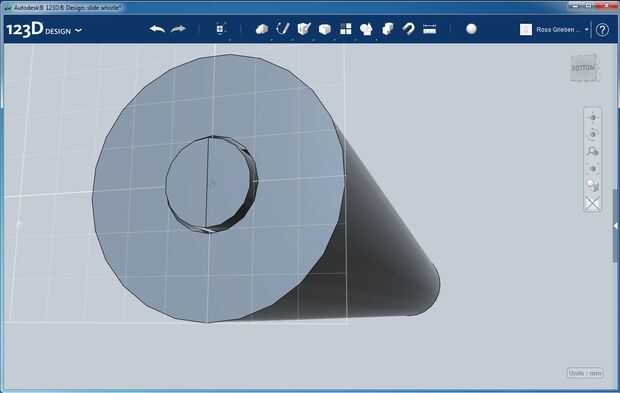

Crear un círculo más pequeño, centrado en el cilindro, sacar al final de la cámara de la flauta, y ocultar el círculo. A continuación, proyecto la cara del extremo de la cámara de flauta y trace una línea a lo largo del diámetro de este sketch perpendicular a la boquilla. Seleccione split sólido en el menú modificar, seleccione el cilindro largo que a sacado y seleccione la línea que recién creada como la entidad que se cruzan. Borrar la línea y crear otro círculo en el mismo bosquejo ligeramente más grande que el interior cilindro. Saca la geometría formada por este nuevo círculo y el borde interior de la flauta en la cámara para incluir la cámara. Ocultar toda la geometría restante.
